I56-3798-000DB200-01-02 1
DEUTSCH
ESPAÑOL
ENGLISH ITALIANO
FRANÇAIS
DESCRIZIONE DELL’APPARECCHIATURA
Il modello 6500R è un rivelatore di fumo convenzionale a raggio ottico a
lunga distanza progettato per la protezione di aree aperte. Esso consiste di
un’unità trasmittente / ricevente e di un pannello riflettore. La presenza di
fumo nell’area tra i due componenti causa un’attenuazione del segnale che
ritorna al ricevitore. Quando l’attenuazione raggiunge la soglia di allarme
(selezionabile sull’unità trasmittente/ricevente) il rivelatore genera un
segnale di allarme. Il completo oscuramento del raggio ottico causa un
segnale di guasto. L’attenuazione del raggio nel lungo periodo dovuta
all’incremento dello sporco e della polvere sulla lente del rivelatore è
compensata internamente da un microprocessore che controlla continua-
mente controlla l’ampiezza del segnale e periodicamente aggiorna le soglie
di allarme e di guasto. Quando la compensazione raggiunge il proprio limite
il rivelatore genera un segnale di guasto e indica la necessità di
manutenzione. Al completamento del test locale, il LED giallo lampeggerà
in modo da indicare il livello di compensazione utilizzato (vedere tabella
codifica lampeggio in fondo alle istruzioni).
Il modello 6500RS include un filtro integrato calibrato e servoassistito che
permette la generazione in automatico di un allarme remoto.
SPECIFICHE TECNICHE
Generali:
Distanza d’uso da 5 a 70 m
da 70 a 100 m utilizzando l’accessorio
6500-LRK/BEAMLRK
Sensibilità Livello 1: 25% di oscuramento
Livello 2: 30% di oscuramento
Livello 3: 40% di oscuramento
Livello 4: 50% di oscuramento
Livello 5: dal 30% al 50% variabile in
funzione dell’ambiente
Livello 6: dal 40% al 50% variabile in
funzione dell’ambiente
Disallineamento Rivelatore: ± 0.5° massimo
Riflettore: ± 10° massimo
Ambientali:
Temperatura da -30 a +55°C
Umidità relativa dal 10% al 95% (senza condensa)
Meccaniche:
Dimensioni (senza copertura): 229mm x 178mm x 84mm
Dimensioni (con copertura): 253mm x 193mm x 84mm
Dimensioni cavi da 0,3mm
2
a 3,2mm
2
Regolazione ± 10° in orizzontale e verticale
Elettriche:
Alimentazione 6500R: da 10.2VDC a 32VDC
6500RS: da 15 VDC a 32VDC
Corrente di stand-by 17mA @ 24VDC media
Corrente di allarme 38,5mA @ massima
Corrente di guasto 8,5mA
6500RS in modalità di test 500mA di picco
Contatti relè 0,5A @ 30VDC
Uscita remota (in allarme) Tensione: da 15VDC a 32VDC, dipende
dall’alimentazione
Corrente: da 6mA a 15mA, limitata da
una resistenza da 2,2kΩ
COMPONENTI KIT
Unità trasmittente / ricevente 1
Calotta verniciabile 1
Riflettore (REFL6500) 1
Blocco terminali plug-in 5
Manuale istruzioni 1
Etichetta arancione per facilitare l’allineamento 1
Shunt allarme da 0 ohm 1
Resistenza per limitazione corrente allarme da 470 ohm 1
Resistenza per limitazione corrente allarme da 680 ohm 1
Resistenza per limitazione corrente allarme da 1000 ohm 1
Schottky Diode 1
ACCESSORI APPROVATI
6500-LRK/BEAMLRK
“Long Range Kit”: comprende tre riflettori addizionali da 20cm x 20cm che
possono essere montati insieme al riflettore fornito normalmente in modo
da poter usare il rivelatore con distanze comprese tra 70m e 100m.
6500-MMK/BEAMMMK
“Multi Mounting Kit”. Il kit permette il montaggio del rivelatore 6500R su
soffitti o pareti dove l’inclinazione massima di 10° non può essere
rispettata. Il kit è utilizzato per montare il rivelatore o il riflettore. Inoltre, se
il rivelatore è montato con il kit 6500-MMK/BEAMMMK, deve essere
utilizzato anche il 6500-SMK/BEAMSMK. Per quanto riguarda il riflettore,
con il kit MMK può essere montato un solo riflettore da 20cm x 20cm: il kit
6500-LRK/BEAMLRK NON E’ COMPATIBILE con il kit MMK.
6500-SMK/BEAMSMK
“Surface Mounting Kit”. Il kit è un distanziatore che può essere usato
solamente sul rivelatore e può essere utilizzato anche in combinazione con
il kit 6500-MMK/BEAMMMK. Il kit fornisce uno spazio supplementare di
43mm per facilitare il montaggio superficiale e per l’entrata laterale dei cavi
di collegamento.
RTS151KEY
Accessorio per il test di allarme remoto e annunciatore remoto. Consente di
testare il rivelatore a distanza, è provvisto di funzione test e reset. Un LED
rosso indica l’allarme. Nota: la scatola di montaggio, se richiesta, può
essere ordinata separatamente – codice WM2348.
MONTAGGIO DEL RIVELATORE
Locazione
Il sistema 6500R deve essere montato in accordo con le linee guida e con
le regolamentazioni locali. Per informazioni generali, fare riferimento alla
guida “Guide for Projected Beam Smoke Detectors” disponibile a richiesta
presso il Vostro fornitore.
Posizione di montaggio
I rivelatori a raggio ottico richiedono una superficie di montaggio molto
stabile per operare correttamente. Una superficie che si muove, si sposta,
vibra o si deforma può causare falsi allarmi o condizioni di guasto. La scelta
di un’idonea superficie dove montare il rivelatore previene falsi allarmi e
segnalazioni di guasto. Si consiglia pertanto di montare il rivelatore in su un
supporto come mattoni, calcestruzzo, colonne portanti o altre strutture che
non siano soggette a movimento o vibrazione nel tempo. NON MONTARE il
rivelatore su pareti metalliche, rivestimenti esterni, binari di scorrimento,
controsoffitti, capriate metalliche, travetti, travi portanti o altre strutture
similari. Il riflettore ha una tolleranza maggiore del rivelatore ai movimenti,
di conseguenza se solo una delle due superfici risulta stabile, su questa
deve essere montato il rivelatore. Verificare le specifiche tecniche per il
massimo angolo di movimento oltre il quale si possono avere falsi allarmi o
segnalazioni di guasto.
Considerazioni
Il raggio trasmesso deve essere permanentemente libero di raggiungere il
riflettore.
Oggetti riflettenti devono essere posti ad almeno 380mm dal riflettore in
maniera tale da evitare riflessioni indesiderate e compromettere la
sicurezza.
Evitare che luce solare diretta o forti fonti di luce raggiungano direttamente
la lente del rivelatore. Ci dovrebbe essere un minimo di 10° tra l’angolo del
raggio del rivelatore e la sorgente di luce.
Se possibile, evitare l’inserzione di pannelli di vetro nel percorso del raggio.
Nel caso non fosse possibile, rispettare un angolo minimo di 10° tra il raggio
e la superficie del vetro. Evitare l’inserzione di pannelli multipli.
Montaggio
Il rivelatore può essere montato direttamente a parete, con l’entrata
posteriore dei cavi. La base del rivelatore ha quattro fori per il montaggio,
uno in ogni angolo. Tutti e quattro i fori devono essere utilizzati per un
montaggio sicuro. Per montare il rivelatore a parete, la calotta deve essere
smontata togliendo le viti.

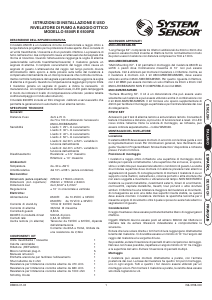

ISTRUZIONI DI INSTALLAZIONE E USO
RIVELATORE DI FUMO A RAGGIO OTTICO
MODELLO 6500R E 6500RS
