3
4
5
1 6
FUNZIONAMENTO

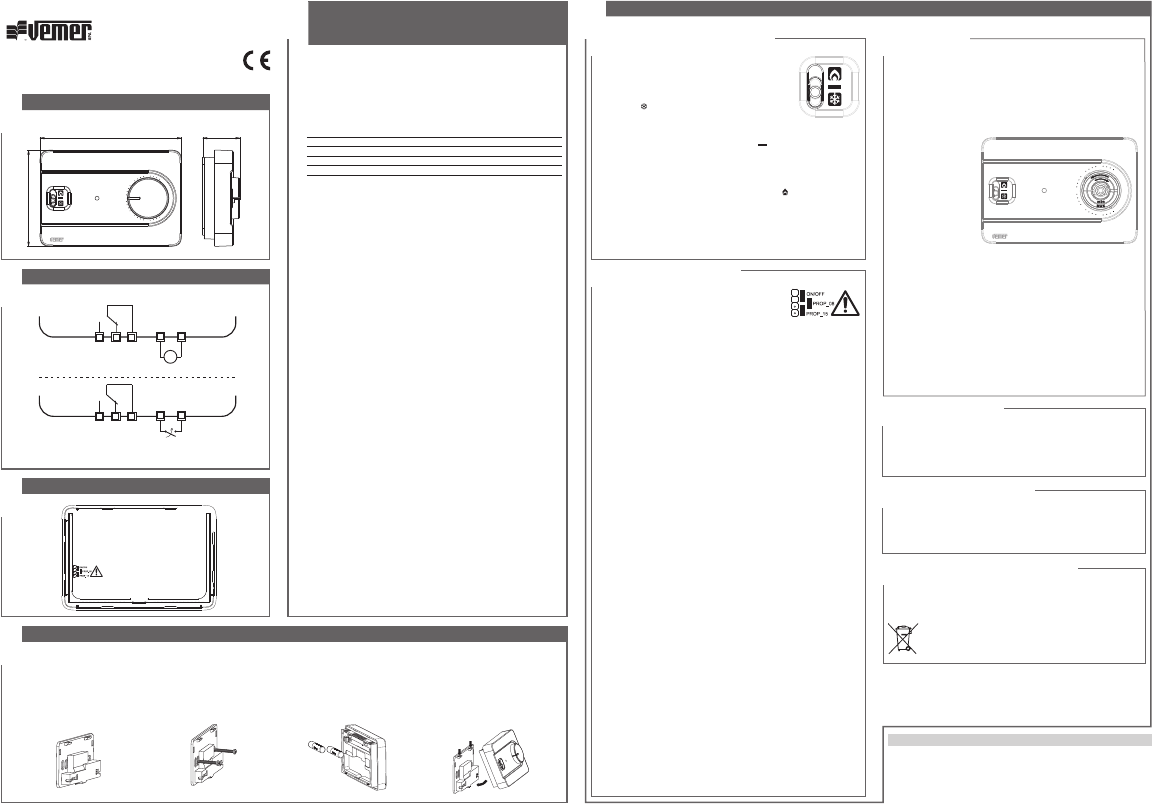

Manuale d’Uso
TERMOSTATI ELETTRONICI
Leggere attentamente tutte le istruzioni
DIMENSIONI
SCHEMI DI COLLEGAMENTO
IMPOSTAZIONE TIPO REGOLAZIONE
INSTALLAZIONE
2
Modifica setpointImpostazione modalità di funzionamento
Segnalazione batterie scariche
(solo per Olympo)
Segnalazione errore sonda
Riduzione notturna (solo per Olympo)
Quando la batteria è prossima alla scarica, il led giallo si accende per mezzo
secondo ogni 10 secondi. In questa condizione è necessario sostituire le
batterie appena possibile.
Smaltire le batterie negli appositi contenitori della raccolta
differenziata.
COM
NA
NC
N
L
230V~
COM
NA
NC
CONTATTO
ESTERNO
Olympo 230
Olympo
con contatto esterno chiuso:
Setpoint = Setpoint impostato - 3°C
125 33
85
20
25
30
15
10
5
35
lympo
O
Impostazione tipo di regolazione
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
V3IS00834-010
Mod. Olympo
Termostati elettronici da parete adatti alla regolazione della temperatura sia
in riscaldamento che in condizionamento, che svolgono azioni di tipo 1B e
destinati ad operare in ambienti con grado di inquinamento 2 e categoria di
sovratensione III (EN 60730-1).
• Olympo, con alimentazione a batterie e ingresso per il collegamento di un
contatto esterno con il quale ridurre il setpoint di 3°C.
• Olympo 230 con alimentazione da rete elettrica.
Codice Modello Descrizione
VE757300 Olympo Bianco Termostato elettronico da parete a batterie
VE757400 Olympo Nero Termostato elettronico da parete a batterie
VE757500 Olympo 230 Bianco Termostato elettronico da parete a 230V
VE757600 Olympo 230 Nero Termostato elettronico da parete a 230V
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento del prodotto è necessario rispettare
le seguenti indicazioni:
1) Lo strumento deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare o collegare lo strumento se qualche parte di esso risulta
danneggiata.
3) Dopo l’installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l’uso di appositi utensili.
4) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
6) Nell’impianto elettrico a monte dello strumento deve essere installato un
dispositivo di protezione contro le sovracorrenti (solo per modello Olympo 230).
CARATTERISTICHE TECNICHE
• Alimentazione Olympo: – 2 batterie alcaline da 1,5V (tipo AAA)
– autonomia: 1 anno
– indicazione batterie scariche
• Alimentazione Olympo 230: – 230Vac (-15% ÷ +10%) 50/60Hz
– consumo massimo: 6 VA / 230Vac
• Installazione da parete o a copertura della scatola da incasso 3 moduli
• Morsettiera Olympo:
– 3 morsetti per cavi da 1,5 mm
2
per relè di uscita bistabile 5A / 250 Vac
– 2 morsetti per cavi da 1,5 mm
2
per ingresso digitale (riduzione setpoint di 3°C)
• Morsettiera Olympo 230:
– 3 morsetti per cavi da 1,5 mm
2
per relè di uscita monostabile 5A / 250 Vac
– 2 morsetti per cavi da 1,5 mm
2
per alimentazione
• Modalità di funzionamento estate/inverno/spento (con antigelo)
• Tipo di regolazione:
– on/off con differenziale fisso (0,3°C)
– proporzionale P8 con banda 0,8°C (-0,3 ÷ +0,5°C) e periodo 8 minuti
– proporzionale P15 con banda 1,5°C (-0,7 ÷ +0,8°C) e periodo 15 minuti
• Precisione di misura: ±0,5 °C
• Range impostazione setpoint: 5°C ÷ 35°C
• Temperatura di funzionamento: 0°C ÷ +50°C
• Temperatura di immagazzinamento: -10°C ÷ +65°C
• Umidità di funzionamento: 20÷90% non condensante
• Grado di protezione: IP40
• Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti
• Blocchi meccanici sulla manopola per limitare il setpoint
Il termostato segnala la condizione di errore sonda facendo lampeggiare il led
per 2 volte al secondo.
In questo caso la regolazione viene inibita e il relè rimane in posizione COM-NC.
Contattare il servizio di assistenza tecnica Vemer.
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie
2006/95/CE (Bassa Tensione)
2004/108/CE (Compatibilità Elettromagnetica)
è dichiarata in riferimento alle seguenti Norme Armonizzate:
• CEI EN 60730-2-9
L’Olympo dispone di un ingresso al quale collegare un contatto esterno (vedi
schemi di collegamento).
Con contatto chiuso, il setpoint viene ridotto di 3°C rispetto a quanto impostato
con la manopola (solo in modalità riscaldamento).
La scelta della logica di funzionamento avviene tramite
selettore posto sul frontale dello strumento. E’ possibile
scegliere tra 3 modalità:
• modalità condizionamento. Porre il selettore in
posizione
se lo strumento è collegato a un impianto
di raffrescamento. L’uscita relè viene attivata quando la
temperatura ambiente è superiore a quella impostata.
• modalità spento. Porre il selettore in posizione
nel caso l’impianto debba
rimanere spento per lunghi periodi.
Nota: in questa condizione il termostato attiva l’impianto di riscaldamento
qualora la temperatura scenda al di sotto dei 2°C (temperatura di antigelo).
• modalità riscaldamento. Porre il selettore in posizione
se lo strumento è
collegato a un impianto di riscaldamento. L’uscita relè viene attivata quando la
temperatura ambiente è inferiore a quella impostata.
Il jumper posizionato sul retro dello strumento (vedi
riquadro “Impostazione tipo regolazione”) consente di
scegliere il tipo di regolazione tra on/off o proporzionale.
La posizione del jumper determina il tipo di regolazione
come segue:
− jumper in posizione ON/OFF: regolazione ON/OFF con differenziale fisso a
0,3°C (impostazione di fabbrica)
− jumper in posizione PROP_08: regolazione proporzionale con banda 0,8 °C
(-0,3 +0,5) e periodo 8 minuti
− jumper in posizione PROP_15: regolazione proporzionale con banda 1,5 °C
(-0,7 +0,8) e periodo 15 minuti
Esempio funzionamento proporzionale con banda 0,8°C e periodo 8 minuti
Tmis = Tset + 0,5 °C = relè OFF
Tmis = Tset + 0,4 °C = 1 minuto ON ; 7 minuti OFF
Tmis = Tset + 0,3 °C = 2 minuti ON ; 6 minuti OFF
Tmis = Tset + 0,2 °C = 3 minuti ON ; 5 minuti OFF
Tmis = Tset + 0,1 °C = 4 minuti ON ; 4 minuti OFF
Tmis = Tset = 5 minuti ON ; 3 minuti OFF
Tmis = Tset - 0,1 °C = 6 minuti ON ; 2 minuti OFF
Tmis = Tset - 0,2 °C = 7 minuti ON ; 1 minuto OFF
Tmis = Tset - 0,3 °C = relè ON
Esempio funzionamento proporzionale con banda 1,5°C e periodo 15 minuti
Tmis = Tset + 0,8 °C = relè OFF
Tmis = Tset + 0,7 °C = 1 minuto ON ; 14 minuti OFF
Tmis = Tset + 0,6 °C = 2 minuti ON ; 13 minuti OFF
Tmis = Tset + 0,5 °C = 3 minuti ON ; 12 minuti OFF
Tmis = Tset + 0,4 °C = 4 minuti ON ; 11 minuti OFF
Tmis = Tset + 0,3 °C = 5 minuti ON ; 10 minuti OFF
Tmis = Tset + 0,2 °C = 6 minuti ON ; 9 minuti OFF
Tmis = Tset + 0,1 °C = 7 minuti ON ; 8 minuti OFF
Tmis = Tset = 8 minuti ON ; 7 minuti OFF
Tmis = Tset - 0,1 °C = 9 minuti ON ; 6 minuti OFF
Tmis = Tset - 0,2 °C = 10 minuti ON ; 5 minuti OFF
Tmis = Tset - 0,3 °C = 11 minuti ON ; 4 minuti OFF
Tmis = Tset - 0,4 °C = 12 minuti ON ; 3 minuti OFF
Tmis = Tset - 0,5 °C = 13 minuti ON ; 2 minuti OFF
Tmis = Tset - 0,6 °C = 14 minuti ON ; 1 minuto OFF
Tmis = Tset - 0,7 °C = relè ON
Nota: la regolazione proporzionale è disponibile solo per il funzionamento
riscaldamento.
Nota: la posizione del jumper viene letta solo all’accensione dello strumento.
Modificare la posizione del jumper con lo strumento alimentato, oltre a
esporre l’utente a possibili scosse, è quindi inutile.
Per modificare il setpoint ruotare la manopola. Il range di valori impostabili va
da 5°C a 35°C.
Sull’Olympo 230 l’attivazione del relè viene segnalata dall’accensione del led
rosso.
Sull’Olympo l’attivazione del relè non viene segnalata per limitare il consumo
della batteria.
Lo strumento dispone di
due ghiere per limitare
meccanicamente il range
qualora il termostato venga
installato in luoghi pubblici
o in camere d’albergo.
Per limitare il range
procedere come segue:
- Posizionare la manopola
in un valore intermedio
al range voluto (ad
esempio se si vuole
limitare il range fra 15
°C e 25°C ruotare la manopola finchè l’indicatore è in posizione 20°C).
- Rimuovere la manopola.
- Sotto la manopola sono presenti due ghiere contrassegnate dalla scritta
“min” e “MAX”, rispettivamente per il limite inferiore e superiore.
- Ruotare la ghiera “min” in senso orario e “MAX” in senso antiorario fino
alla posizione voluta (in questo caso 15 per min e 25 per MAX).
- Riposizionare la manopola facendo attenzione che l’indicatore del setpoint
sulla manopola sia nella stessa posizione di quando la manopola è stata
rimossa (in questo caso 20°C).
Per togliere la limitazione al setpoint e ristabilire il range 5÷35°C ruotare le
due ghiere fino a portare i blocchi di limitazione in posizione esterna al range
5÷35°C.
20
25
30
15
10
5
35
lympo
O
• I termostati della serie Olympo sono progettati per l’installazione da parete. In alternativa possono essere installati a copertura della scatola 503.
• Installare il termostato ad un’altezza di circa 1,5 m dal pavimento, al riparo dall’irraggiamento diretto, lontano da porte, finestre, fonti di calore, posizioni con eccesso o totale
mancanza di aerazione.
Collegare i cavi alla morsettiera posta
sul retro della base, come mostrato nel
riquadro “schemi di collegamento”.
Fissare la base a muro utilizzando le
viti in dotazione.
Solo per modelli alimentati a batterie: inserire
le batterie nel relativo vano posto sul retro del
termostato, rispettando la polarità riportata.
Agganciare il termostato alla base,
accoppiando dapprima i dentini posti
sul lato superiore.
1
1
2
