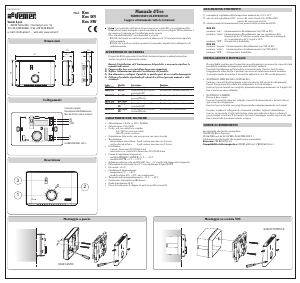

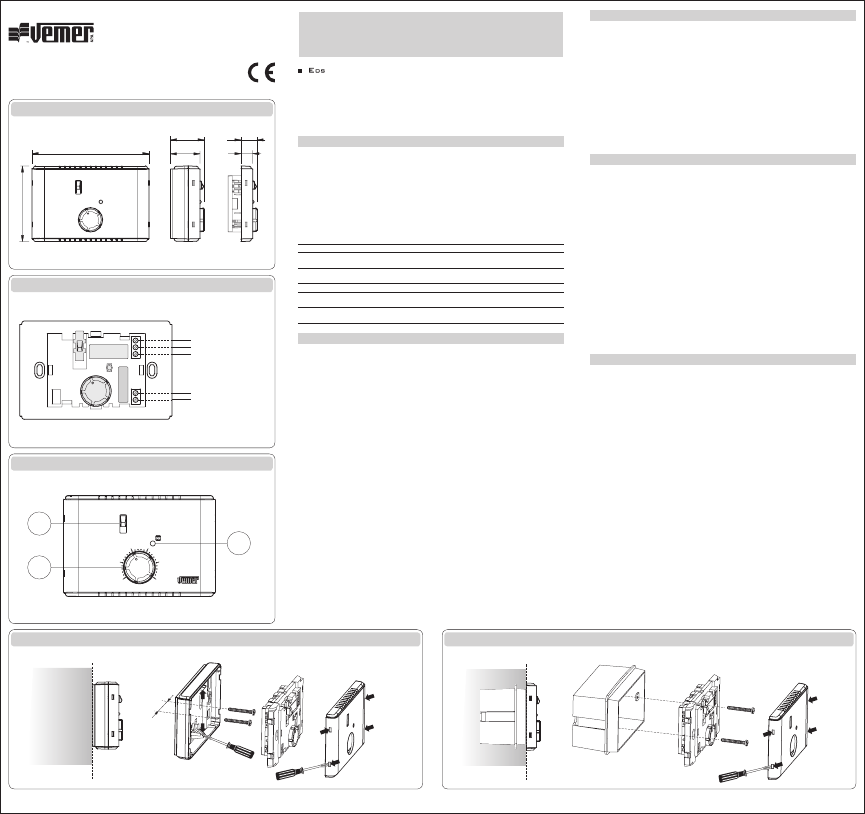

Dimensioni
Collegamenti
Descrizione
V3IS00409-011
Mod. Eos
Eos DN
Eos SW
Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
è un termostato elettronico da semi incasso per scatola 503, con regolazione della
temperatura tramite manopola e spia di segnalazione del carico collegato. Nella confezione è
già compreso il supporto per l’installazione anche a parete.
Oltre al modello base EOS, sono disponibili le versioni:
- EOS DN che tramite un selettore permette di abbassare di 3°C la temperatura impostata
con la manopola
- EOS SW che tramite un selettore permette di comandare impianti di riscaldamento o di
condizionamento
AVVERTENZE DI SICUREZZA
Il termostato EOS esegue azioni di tipo 1B ed è destinato ad operare in ambiente domestico e
similare con grado di inquinamento normale.
Durante l’installazione ed il funzionameno del prodotto, è necessario rispettare le
seguenti indicazioni:
1) L’apparecchio deve essere installato da persona competente
2) Togliere l’alimentazione durante l’installazione del prodotto
3) Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata
4) Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento
Codice Modello Descrizione Funzione
VE084000 Eos
Termostato con spia Riscaldamento
VE085700 Eos DN
Termostato con spia e selettore
giorno/notte/OFF
Riscaldamento e riduzione notturna di 3°C
VE086500 Eos SW
Termostato con spia e selettore
inverno/OFF/estate
Riscaldamento e Condizionamento
VE151700 Eos grigio
Termostato con spia Riscaldamento
VE167300 Eos grigio
DN
Termostato con spia e selettore
giorno/notte/OFF
Riscaldamento e riduzione notturna di 3°C
VE168100 Eos grigio
SW
Termostato con spia e selettore
inverno/OFF/estate
Riscaldamento e Condizionamento
CARATTERISTICHE TECNICHE
• Alimentazione: 230 Vac (± 10%), 50/60Hz
• Autoconsumo: 3 VA (0,5W)
• Uscita: relè con contatto in scambio
8 A / 250 Vac (carico resistivo)
2000 VA (carico resistivo)
• Segnalazione stato uscita: spia rossa accesa con carico inserito
• Terminazione:
– alimentazione morsettiera: 2 poli, sezione massima cavi 1,5 mm²
– uscita relè morsettiera: 3 poli, sezione massima cavi 1,5 mm²
• Installazione:
– a parete: dimensioni 113x73x32,4 mm
– semi-incasso su scatola 503: dimensioni 113x73x15,5 mm
• Campo di regolazione temperatura:
– modalità INVERNO / ESTATE: +5°C ÷ + 30°C
– modalità NOTTE: +2°C ÷ + 27°C
• Riduzione notturna (solo per EOS DN): fi ssa - 3°C rispetto alla temperatura impostata
• Differenziale di intervento: fi sso 1°C con regolazione di tipo ON/OFF
• Precisione: ±0,5°C
• Condizioni di funzionamento:
– temperatura 0°C ÷ + 40°C
– umidità relativa 20% ÷ 90% non condensante
• Temperatura di immagazzinamento: - 10°C ÷ + 60°C
• Contenitore: termoplastico ABS bianco
• Grado di protezione: IP30
• Classe di isolamento: II (doppio tra parti accessibili e morsetti)
Manuale d’Uso
TERMOSTATO ELETTRONICO
Leggere attentamente tutte le istruzioni
DESCRIZIONE STRUMENTO
➀ manopola di regolazione della temperatura ambiente da +5°C a 30°C
➁ spia rossa di segnalazione”ON”: accesa ⁄ carico inserito (tra COM ed NO)
spenta ⁄ carico non inserito
➂ selettore modo di funzionamento (non presente nella versione base EOS):
EOS DN
posizione “sole”: funzionamento in Riscaldamento (tra COM ed NO)
posizione “notte”: funzionamento in Riscaldamento, ma con regolazione della
temperatura di 3°C inferiore a quella impostata con la manopola
(es. se posizionata a 22°C, regola a 19°C)
posizione “OFF”: il termostato è disabilitato
EOS SW
posizione “inverno”: funzionamento in Riscaldamento (tra COM ed NO)
posizione “estate”: funzionamento in Condizionamento (tra COM ed NO)
posizione “OFF”: il termostato è disabilitato
INSTALLAZIONE E MONTAGGIO
È consigliabile scegliere per il termostato una collocazione in una zona che rispecchi il più
possibile le condizioni di temperatura media di tutto l’ambiente.
Va evitata l’installazione nell’immediata vicinanza di porte, fi nestre, fonti di calore,
irraggiamento solare diretto, e posizioni con eccesso o totale mancanza di aerazione.
Si consiglia inoltre di montare il termostato ambiente a circa 150 cm dal pavimento.
• MONTAGGIO SEMI INCASSO (SCATOLA 503)
Collegare i morsetti di alimentazione e del relè (riferirsi agli schemi di collegamento).
Fissare il termostato alla scatola 503 utilizzando le 2 viti in dotazione.
Inserire il guscio frontale con serigrafi a, premendo contemporaneamente sui 4 angoli. (La
base a muro non viene utilizzata)
• MONTAGGIO A PARETE
Fissare la base a muro.
Inserire il termostato dopo aver collegato i morsetti di alimentazione e del relè (riferirsi
agli schemi di collegamento)
Inserire il guscio frontale con serigrafi a premendo contemporaneamente sui 4 angoli.
Per poter accedere ai collegamenti a strumento installato, togliere l’alimentazione,
inserire un cacciavite a taglio nelle feritoie a lato come indicato in fi gura, sollevare il
guscio frontale ed estrarre il termostato. Nel caso di montaggio a parete, agire anche sulla
base a muro nelle 2 posizioni indicate in fi gura.
NORME DI RIFERIMENTO
La conformità alle direttive comunitarie:
2006/95/CE (Bassa Tensione)
89/336/CEE mod. da 92/31/CEE a 93/68/CEE (E.M.C.)
è dichiarata con riferimento alle seguenti norme armonizzate:
Sicurezza: CEI EN 60730-2-9
Compatibilità elettromagnetica: CEI EN 61000-6-1, CEI EN 61000-6-3
113
73
15.5
11. 5
32.4
28.5
Comando impianto
Riscaldamento/Raffreddamento
Max 8A 250Vac (carico resistivo)
ALIMENTAZIONE 230V~
L
N
COM
NO
NC
5
10
15 20
25
30
Eos
2
3
1
Montaggio a parete
60
Montaggio su scatola 503
GUSCIO FRONTALE
BASE A MURO
