Vemer S.p.A.
I - 32032 Feltre (BL) • Via Camp Lonc, 16
Tel +39 0439 80638 • Fax +39 0439 80619
e-mail: info@vemer.it - web site: www.vemer.it
Premere
Tirare
Premere
2
Mod. HIPNOS
V3IS00377-010-122006
DISPLAY LCD
Simbolo di spento
Simbolo di raffreddamento
Simbolo di riscaldamento
Simbolo di setpoint
Simbolo di temporizzazione
Simbolo di batteria scarica
Simbolo di manuale
Manuale d’Uso
CRONOTERMOSTATO GIORNALIERO A CURSORI
Leggere attentamente tutte le istruzioni
■ Il cronotermostato elettronico da parete è un dispositivo
automatico di comando per la regolazione giornaliera della temperatura
ambiente.
Esegue azioni di tipo 1B ed è destinato ad operare in ambiente domestico e
similare con grado di inquinamento normale.
AVVERTENZE DI SICUREZZA
Durante l’installazione ed il funzionamento del prodotto è necessario rispettare le seguenti
indicazioni:
1) L’apparecchio deve essere installato da persona competente
2) Togliere l’alimentazione durante l’installazione del prodotto
3) Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata
4) Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo
strumento
Codice Modello
VE013900 Hipnos
CARATTERISTICHE TECNICHE
• Alimentazione: 2 batterie stilo 1,5V alcaline (AA)
• Autonomia: oltre 2 anni
• Controllo dello stato di carica delle batterie con indicazione di pile scariche
• Output su relè bistabile in scambio: portata max 8A a 250V AC con carico resistivo
• Modalità di funzionamento “Estate” o “Inverno”
• Regolazione della temperatura di tipo ON/OFF con differenziale regolabile da 0,1 a 1°C
• Regolazione della temperatura di tipo PROPORZIONALE con banda e periodo impostabili
• Risoluzione temperatura misurata: 0,1°C
• Precisione: ±0,5°C
• Selezione visualizzazione °C/°F
• Aggiornamento della misura di temperatura ogni 60s
• Range di temperatura misurata: 0°C ÷ 50°C
• Campo di regolazione in temperatura: 2°C ÷ 36°C
• Range delle temporizzazioni: 0 ÷ 99 ore / 0 ÷ 99 giorni
• Temperatura di funzionamento: 0°C ÷ 50°C
• Temperatura di immagazzinamento: -10°C ÷ 65°C
• Visualizzazione tramite display LCD
• Grado di protezione: IPXXD
CARATTERISTICHE FUNZIONALI
COMANDI
RESET INIZIALE E SOSTITUZIONE BATTERIE
• Alla prima messa in funzione, inserire le batterie (vedi fi gura C) e inizializzare il dispositivo premendo il
tasto di reset [R]. Dopo qualche secondo viene visualizzata la pagina per l’impostazione dell’ora corrente
(vedere “Regolazione orologio”).
• Quando le batterie sono prossime alla scarica, appare il simbolo
: sostituire le batterie perché
l’attuazione non è garantita. All’inserimento delle nuove batterie, il cronotermostato riprende il
funzionamento mantenendo le impostazioni, compresa l’ora corrente. Nel caso ciò non accadesse, perché
la sostituzione ha richiesto un tempo eccessivamente lungo, premere il tasto di reset [R] e ripetere
l’impostazione dell’ora.
Attenzione: l’errato posizionamento delle pile può danneggiare l’apparecchio e scaricare le pile.
• Per ripristinare i valori iniziali dei parametri del dispositivo, premere il tasto di reset [R] e premere il tasto
entro 3 secondi: a dispaly deve comparire la scritta “deF”.
I parametri di default sono i seguenti:
parametro default
tipo di regolazione ON/OFF
banda di regolazione 0.5°C
periodo 10’
temperatura antigelo 6°C
differenziale inverno 0,3°C
differenziale estate 0,3°C
funzionamento invernale
unità di misura °C
REGOLAZIONE OROLOGIO
• Per accedere alla pagina di impostazione dell’ora corrente, premere il tasto : il campo oggetto della
modifi ca è visualizzato lampeggiante. Usare i tasti
e/o per modifi care il campo, premere il tasto
per confermare e passare al campo successivo. Si termina l’impostazione dell’ora premendo nuovamente il
tasto
.
FUNZIONAMENTO
• In funzionamento normale il cronotermostato rileva periodicamente la temperatura
dell’ambiente in cui è installato ed effettua una regolazione di temperatura in base ai parametri impostati.
La regolazione di default è di tipo ON/OFF con differenziale impostabile.
In funzionamento invernale può essere scelta la regolazione PROPORZIONALE secondo il valore impostato
per la banda di regolazione (intervallo di temperatura in cui si attua la regolazione) e secondo il valore
impostato per il periodo di regolazione (durata del ciclo di regolazione).
• Tasto : Automatico/Manuale
È possibile impostare un funzionamento automatico (temperature diverse in ore diverse della giornata)
o un funzionamento manuale (stessa temperatura per tutta la giornata): nel funzionamento manuale è
acceso il simbolo
.
Per passare dalla modalità automatico alla modalità manuale, premere il tasto
. In questa modalità
la pressione del tasto
permette di visualizzare il set di regolazione. Per tornare al funzionamento
automatico premere il tasto
per almeno 3 secondi.
• Tasto : Estate/Inverno
È possibile impostare il funzionamento del relè per pilotare un elemento riscaldante o un elemento
refrigerante. Per selezionare la funzione, premere il tasto
; per scegliere il funzionamento, premere i
tasti
e/o ; per confermare e tornare al funzionamento normale, premere il tasto di conferma .
• Programmazione setpoint
In funzionamento automatico la regolazione avviene su 15 livelli di temperatura a seconda della posizione
dei cursori .
La scelta della temperatura nell’arco della giornata avviene per mezzo di 24 cursori, mentre il valore di
temperatura si imposta facendo scorrere i cursori lungo i binari appositi fi no alla posizione desiderata.
Per visualizzare la temperatura relativa al setpoint del cursore corrispondente all’ora corrente, premere il
tasto
; in questa fase può essere introdotto un ritardo all’attivazione con risoluzione di 15’ tramite i tasti
e/o . Per visualizzare la temperatura corrispondente ai cursori successivi o per modifi carne i ritardi
di attivazione, premere il tasto
. Per tornare al funzionamento normale premere il tasto di conferma
.
In funzionamento manuale la regolazione avviene su 1 solo livello di temperatura (differente per l’inverno e
per l’estate) a seconda della posizione della manopola di setpoint manuale.
Per visualizzare la temperatura di setpoint premere il tasto
. Per uscire dalla visualizzazione o dalla
modifi ca, premere nuovamente il tasto
. Durante la visualizzazione o la modifi ca del setpoint è acceso il
simbolo
.
Nota: Mentre si eseguono modifi che del setpoint la regolazione e l’attuazione sono sospese.
SPEGNIMENTO
Per disattivare ogni regolazione, premere il tasto e verifi care l’accensione del simbolo . Se il
dispositivo è impostato sul funzionamento invernale, è comunque garantita la funzione antigelo secondo la
temperatura impostata (vedere “Programmazione avanzata”).
Per riaccendere lo strumento, premere di nuovo il tasto
.
FUNZIONAMENTO TEMPORIZZATO
• Automatico temporizzato
Durante il funzionamento automatico è possibile impostare la modalità di funzionamento automatico per
un tempo programmato, trascorso il quale lo strumento passa nella modalità spento.
Per attivare il funzionamento automatico temporizzato, premere per almeno 3 secondi il tasto
fi nché
non compare la pagina di impostazione del ritardo e regolare il tempo come spiegato di seguito (vedere
“Programmazione della temporizzazione”).

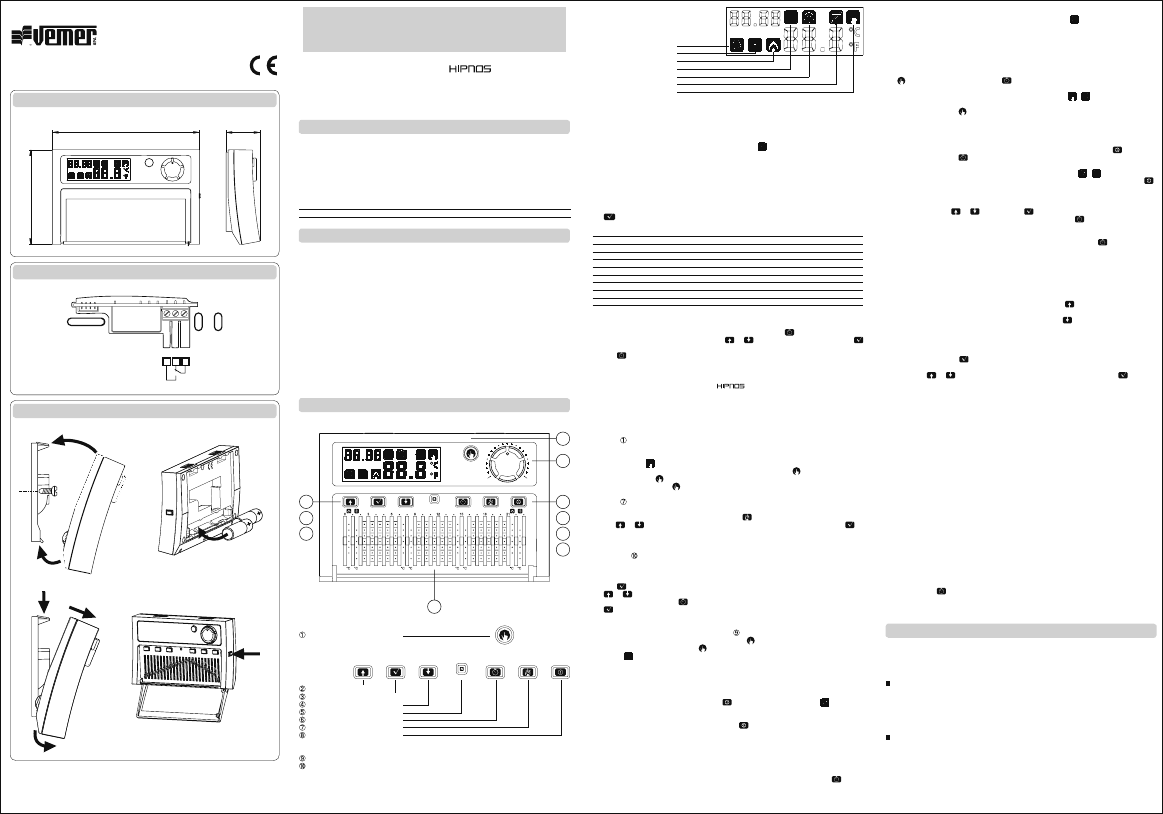

Dimensioni (A)
Schema di collegamento (B)
Installazione (C)
145
93.5
33.5
1 23
8A / 250V~
NA
NC
COM
min
MAX
18
22
24
26
28
30
32
34
36
6
8
12
14
16
18
20
22
24
18
22
24
26
28
30
32
34
36
6
8
12
14
16
18
20
22
24
18
22
24
26
28
30
32
34
36
6
8
12
14
16
18
20
22
24
18
22
24
26
28
30
32
34
36
6
8
12
14
16
18
20
22
24
Durante il funzionamento automatico temporizzato è acceso il simbolo .
Per abortire rapidamente la temporizzazione, attivare la modalità manuale o spegnimento.
• Manuale temporizzato
È possibile impostare la modalità di funzionamento manuale per un tempo programmato, trascorso il quale
lo strumento riprende il funzionamento automatico.
Per attivare il funzionamento manuale temporizzato, impostare la modalità manuale (premere il tasto
), premere per almeno 3 secondi il tasto fi nché non compare la pagina di impostazione del ritardo e
regolare il tempo come spiegato di seguito (vedere “Programmazione della temporizzazione”).
Durante il funzionamento manuale temporizzato sono accesi i simboli
e .
Per abortire rapidamente la temporizzazione e ritornare al funzionamento automatico, premere per
almeno 3 secondi il tasto
.
• Spegnimento temporizzato
È possibile impostare la modalità spegnimento per un tempo programmato, trascorso il quale lo strumento
riprende il funzionamento precedente.
Per attivare lo spegnimento temporizzato, impostare la modalità spento (premere il tasto
), premere per
almeno 3 secondi il tasto
fi nché non compare la pagina di impostazione del ritardo e regolare il tempo
come spiegato di seguito (vedere “Programmazione della temporizzazione”).
Durante il funzionamento spegnimento temporizzato sono accesi i simboli
e .
Per abortire rapidamente la temporizzazione e ritornare al funzionamento precedente,
premere il tasto .
• Programmazione della temporizzazione
Nella pagina di programmazione del ritardo, per impostare un ritardo in ore (caratterizzato dalla lettera
“h”), utilizzare i tasti
e/o e premere il tasto per confermare. Per impostare un ritardo in
giorni, al comparire della pagina delle ore sopra indicata, premere il tasto
per cambiare pagina (viene
visualizzato “d” al posto di “h”) e procedere come descritto per le ore.
Durante il funzionamento temporizzato è possibile visualizzare il ritardo residuo o modifi carne il valore:
accedere alla pagina di impostazione (tenere premuto per almeno 3 secondi il tasto
) e procedere come
indicato sopra.
Nota: Le temporizzazioni in ore terminano allo scadere dell’ora; le temporizzazioni in giorni
terminano alla mezzanotte.
MASSIMA E MINIMA TEMPERATURA
• Per visualizzare la temperatura giornaliera massima, premere il tasto : per azzerare il valore, premere lo
stesso tasto per almeno 3 secondi fi nché compaiono 3 trattini.
Per visualizzare la temperatura giornaliera minima, premere il tasto
: per azzerare il valore, premere lo
stesso tasto per almeno 3 secondi fi nché compaiono 3 trattini.
PROGRAMMAZIONE AVANZATA
• Tenendo premuto il tasto per almeno 3 secondi, si accede alla modalità menù avanzato per impostare e
visualizzare alcuni parametri. Sul display viene visualizzata la prima pagina, relativa al tipo di regolazione.
Usare i tasti
e/o per modifi care il valore del parametro selezionato. Premere il tasto per
confermare la modifi ca e passare al parametro successivo.
• Impostazione ON-OFF/PROPORZIONALE
È una impostazione attiva solo nella modalità inverno:
- rEG = 0: regolazione ON-OFF (default)
- rEG = P: regolazione PROPORZIONALE
• Impostazione banda e periodo di regolazione
È una impostazione attiva solo nella regolazione di tipo PROPORZIONALE:
- bnd: banda di regolazione e può variare da 0,5 a 5,0°C (di default è 0,5°C)
- PEr: periodo di regolazione e può valere 10’ – 20’ – 30’ (di default è 10’)
• Impostazione differenziale di regolazione
È una impostazione attiva solo nella regolazione di tipo ON-OFF:
- dIF: differenziale di regolazione e può variare da 0,1 a 1°C (di default è 0,3°C)
• Impostazione temperatura antigelo
È una impostazione attiva solo nella modalità inverno:
- OFF: temperatura antigelo e può variare da 1 a 10°C (di default è 6°C)
• Impostazione °C/°F
Permette di scegliere l’unità di misura della temperatura visualizzata:
- deg °C: gradi Celsius (default)
- deg °F: gradi Farheneit
• Visualizzazione ore di funzionamento
Visualizza su 6 cifre le ore di funzionamento dell’impianto (relè nello stato ON). Per azzerare il contaore,
premere il tasto
per 3 secondi
• Visualizzazione carica batteria
Visualizza su 3 cifre in percentuale la carica della batteria.
NORME DI RIFERIMENTO
La conformità alle direttive comunitarie:
73/23/CEE mod. da 93/68/CEE (Bassa Tensione)
89/336/CEE mod. da 92/31/CEE e 93/68/CEE (E.M.C.)
è dichiarata in riferimento alle Norme seguenti:
PER LA SICUREZZA
• CEI EN 60730-2-9: “Dispositivi elettrici automatici di comando per uso domestico e similare.
Parte 2: norme particolari per dispositivi di comando termosensibili”.
• CEI EN 60730-2-7: “Dispositivi elettrici automatici di comando per uso domestico e similare.
Parte 2: Norme particolari per timer e temporizzatori”.
PER LA COMPATIBILITÀ ELETTROMAGNETICA
• Norma CEI EN 61000-6-2: “Compatibilità elettromagnetica (EMC).
Parte 6-2: Norme generiche - Immunità per gli ambienti industriali”.
• Norma CEI EN 61000-6-3: “Compatibilità elettromagnetica (EMC).
Parte 6-3: Norme generiche - Emissione per gli ambienti residenziali, commerciali e dell’industria
leggera”.
1
9
6
5
10
7
8
3
4
Tasto di manuale/automatico
Tasto di incremento (o avanti)
Tasto di conferma/programmazione
Tasto di decremento (o indietro)
Tasto di reset [R]
Tasto di orologio/temporizzazioni
Tasto di estate/inverno
Tasto di acceso/spento
Manopola di setpoint manuale
Cursori di programmazione giornaliera
Partecipa alla conversazione su questo prodotto
Qui puoi condividere cosa pensi di Vemer Hipnos Termostato. Se hai una domanda, leggi prima attentamente il manuale. La richiesta di un manuale può essere effettuata utilizzando il nostro modulo di contatto.
rispondi | È stato utile (55)
rispondi | È stato utile (23)
rispondi | È stato utile (18)
rispondi | È stato utile (9) Per saperne di più
È stato utile (2)
rispondi | È stato utile (7)
Loading…
rispondi | È stato utile (2)
rispondi | È stato utile (2)
rispondi | È stato utile (0)
rispondi | È stato utile (0)
rispondi | È stato utile (0)
rispondi | È stato utile (0)
rispondi | È stato utile (0)
