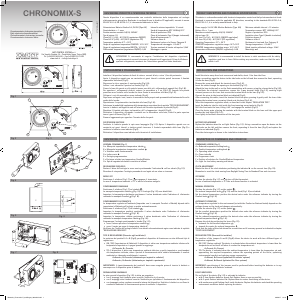

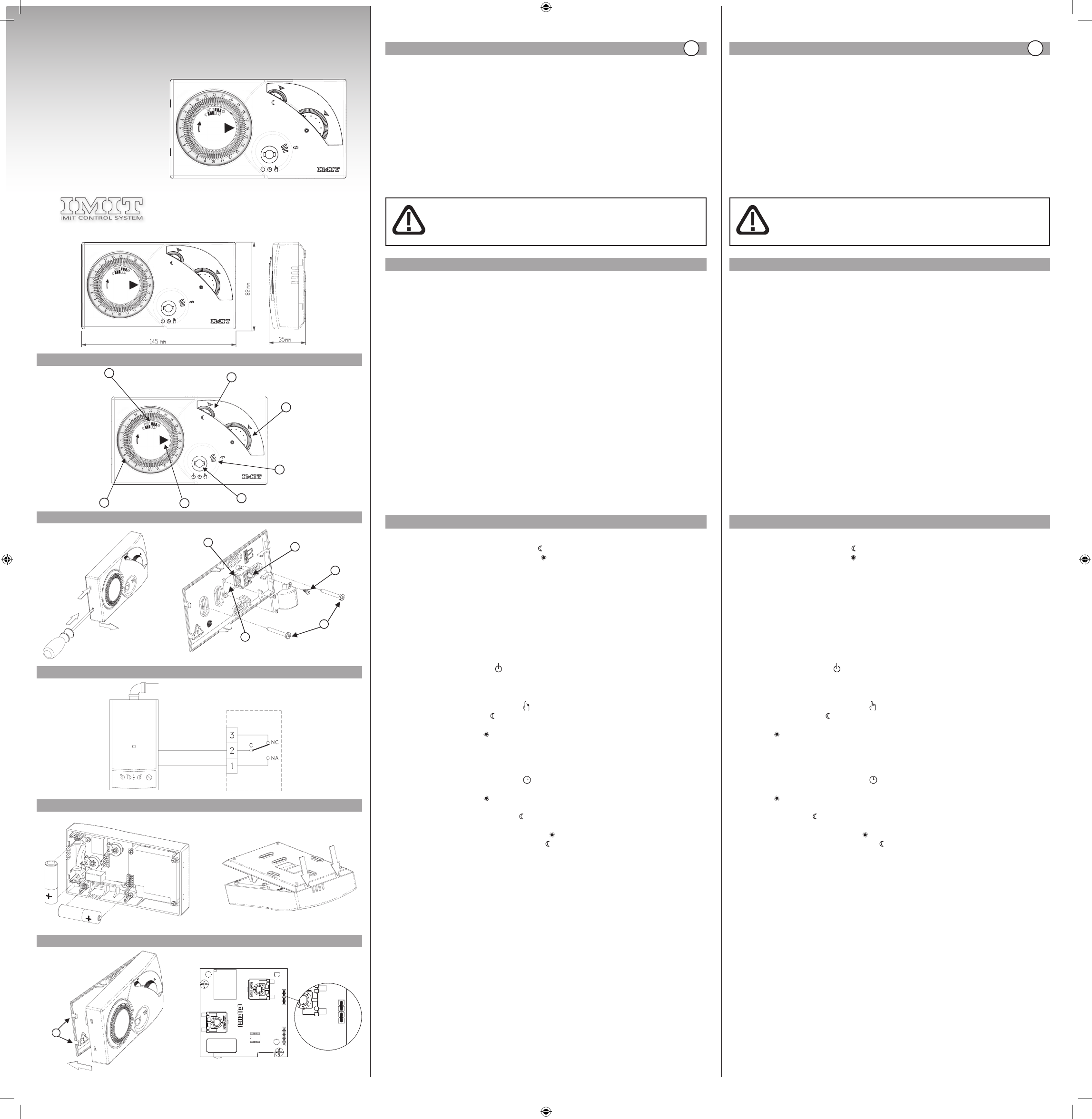

DESCRIZIONE PRODOTTO E SPECIFICHE TECNICHE PRODUCT DESCRIPTION AND TECHNICAL SPECIFICATIONS

INSTALLAZIONE E COLLEGAMENTI

DESCRIZIONE COMANDI E FUNZIONAMENTO

IT

ATTENZIONE! Si raccomanda di eseguire l’installazione del dispositivo rispettando

scrupolosamente le norme di sicurezza e le disposizioni di legge vigenti. Prima di effettuare

qualsiasi collegamento, accertarsi che l’interruttore generale sia stato disattivato.

Questo dispositivo è un cronotermostato con controllo elettronico della temperatura ed orologio

elettromeccanico giornaliero. Realizzato in conformità con le direttive CE applicabili, secondo le norme

EN 60730-2-9, EN 60730-2-7, è interamente fabbricato in Italia.

Alimentazione: Batterie Alcaline 2x1,5V LR6 (Tipo AA)

Durata batterie: > 1 anno

Portata massima contatti: 5A(1A) 250VAC

Tipo di azione: 1B

Classe ErP I (+1%) - 811/2013 (regolazione ON/OFF)

Classe ErP IV (+2%) - 811/2013 (regolazione TPI)

Temperatura ambiente: 0°C ÷ 50°C

Campo di regolazione temperatura COMFORT: 10°C÷30°C

Campo di regolazione temperatura RIDOTTA: 10°C÷26°C

Differenziale temperatura (regolazione ON/OFF): 0,5K

Installare il dispositivo lontano da fonti di calore e correnti d’aria, a circa 1,5m dal pavimento.

Aprire il dispositivo agendo con un cacciavite sui ganci laterali a sinistra quindi rimuovere il frontale

separandolo dalla base (Fig.2).

Rimuovere la vite e sganciare il coprimorsetto (Fig.3 A).

Infilare i cavi attraverso l’apertura sul fondo (Fig.3 C).

Fissare la base alla parete o sulla scatola incasso con delle viti, utilizzando gli appositi fori (Fig.3 B).

Per agevolare i collegamenti elettrici, estrarre la morsettiera a 3 vie (Fig.3 D), facendo una piccola

pressione verso l’esterno sulla levetta che tiene fissata la morsettiera alla base (Fig.3 E).

Collegare i cavi alla morsettiera come indicato (Fig.4).

Dopo avere collegato i cavi, inserire la morsettiera nella propria sede premendola delicatamente fino allo

scatto della levetta.

Riposizionare il coprimorsetto riavvitandolo alla base (Fig.3 A).

Selezionare la modalità di regolazione della temperatura, come descritto al capitolo “TIPO DI REGOLAZIONE”.

Inserire le batterie nell’apposita sede all’interno del frontale rispettando la polarità (Fig.5).

Rimettere il frontale sulla base, inclinandolo a 45° ed agganciare i dentelli (Fig.6).

Richiudere il dispositivo, allineando i contatti con la morsettiera sulla base, finché la parte superiore

tocca i ganci di blocco (Fig.7 A).

Premere leggermente per agevolare l’incastro delle due parti.

SOSTITUZIONE BATTERIE

Sostituire le batterie quando la spia rossa lampeggia (Fig.1 G). Aprire il dispositivo agendo con un

cacciavite sui ganci laterali a sinistra quindi rimuovere il frontale separandolo dalla base (Fig.2) e

sostituire le batterie come indicato (Fig.5).

Richiudere il dispositivo come indicato nelle istruzioni di installazione.

LEGENDA COMANDI (Fig.1)

A = Manopola impostazione temperatura ridotta

B = Manopola impostazione temperatura comfort

C = Selettore modo funzionamento

D = Indice orario ►

E = Orologio programmatore

F = Posizione selettori per temperatura Comfort/Ridotta

G = Spia di segnalazione batterie scariche ed allarmi

REGOLAZIONE OROLOGIO

Ruotare il disco dell’orologio in senso orario posizionando l’indicatore ► sull’ora attuale (Fig.1 D).

Ricordare di reimpostare l’orologio passando da ora legale ad ora solare e viceversa.

MODO OFF

Posizionare il selettore (Fig.1 C) su

per spegnere il termostato.

In caso di temperatura ambiente < 5°C si attiva la funzione antigelo.

FUNZIONAMENTO MANUALE

Posizionare il selettore (Fig.1 C) sul simbolo

.

La manopola temperatura ridotta (Fig.1 A) e l’orologio (Fig.1 E) sono disabilitati.

Impostare la temperatura desiderata: posizionare il valore desiderato sotto l’indicatore di riferimento

ruotando la manopola Comfort (Fig.1 B).

FUNZIONAMENTO AUTOMATICO

La temperatura regolata nell’ambiente (impostata con le manopole Comfort o Ridotta) dipende dalle

impostazioni effettuate sull’orologio e cambia automaticamente.

Posizionare il selettore (Fig.1 C) sul simbolo

.

Impostare la temperatura comfort: posizionare il valore desiderato sotto l’indicatore di riferimento

ruotando la manopola Comfort (Fig.1 B).

Impostare la temperatura ridotta: posizionare il valore desiderato sotto l’indicatore di riferimento

ruotando la manopola temperatura ridotta (Fig.1 A).

Programmare l’orologio posizionando le levette (Fig.1 F):

• verso l’esterno per avere la temperatura comfort ;

• verso il centro per avere la temperatura ridotta .

Verificare che l’indice dell’orologio indichi l’ora attuale ed eventualmente agire come indicato al capitolo

“REGOLAZIONE OROLOGIO”.

TIPO DI REGOLAZIONE (Riservato agli installatori)

La posizione dei ponticelli A e B (Fig.8), permette al dispositivo di funzionare con due differenti tipi di

regolazione:

• ON / OFF (impostazione di fabbrica): Il dispositivo si attiva con temperatura ambiente inferiore alla

temperatura impostata e si spegne quando la raggiunge.

A=Presente, B= Presente

• TPI: Il dispositivo si attiva con temperatura ambiente inferiore a quella impostata e, avvicinandosi

alla temperature richiesta, riduce i periodi di funzionamento della caldaia ottimizzando il comfort

ambientale e riducendo sensibilmente i consumi.

A=Assente, B=Presente (ottimizzato per impianti a radiatori)

A=Assente, B=Assente (ottimizzato per impianti a pavimento)

IMPORTANTE: il riposisizionamento dei ponticelli deve essere eseguito prima di inserire le batterie o

comunque con il dispositivo privo di batterie.

SEGNALAZIONE ANOMALIE

La spia rossa del dispositivo (Fig.1 G) si attiva per segnalare:

• con 2 lampeggi lenti: batterie quasi scariche. Sostituirle al più presto.

• con 2 lampeggi veloci: batterie esaurite. Sostituirle per ripristinare il funzionamento del dispositivo.

• con lampeggio veloce continuo: anomalia interna del dispositivo. Sostituire le batterie e verificare le

condizioni ambientali di funzionamento prima di sostituire il dispositivo.

This device is a chronothermostat with electronic temperature control and daily electromechanical clock.

Produced in accordance with the applicable EC directives, according to the standards EN 60730-2-9,

EN 60730-2-7, it is entirely manufactured in Italy.

Power supply: 2x1.5V LR6 Alkaline Batteries (Type AA)

Battery life: > 1 year

Maximum contact capacity: 5A(1A) 250VAC

Action type: 1B

ErP class I (+1%) - 811/2013 (ON/OFF regulation)

ErP class IV (+2%) - 811/2013 (TPI regulation)

Operating Temperature: 0°C ÷ 50°C

COMFORT temperature regulation range: 10°C÷30°C

REDUCED temperature regulation range: 10°C÷26°C

Temperature differential (ON/OFF regulation): 0.5K

Install the device away from heat sources and and drafts, about 1.5m from the floor.

Using a screwdriver open the device via the side hooks on the left and then remove the front, separating

it from the base (Fig.2).

Remove the screw and detach the terminal cover (Fig.3 A).

Insert the cables through the opening on the bottom (Fig.3 C).

Attach the base to the wall or on the flush mounted box with screws, using the relevant holes (Fig.3 B).

To facilitate the electrical connections, remove the 3-way terminal block (Fig.3 D), exerting slight

outward pressure on the lever that secures the terminal block to the base (Fig.3 E).

Connect the wires to the terminal block as indicated (Fig.4).

After connecting the cables, insert the terminal block into place, pressing it gently until the lever clicks.

Replace the terminal cover, screwing it back onto the base (Fig.3 A).

Select the temperature regulation mode, as described in the chapter “REGULATION TYPE”.

Insert the batteries into the slot inside the front ensuring correct polarity (Fig.5).

Refit the front onto the base, tilting it 45° and engage the notches (Fig.6).

Close the device again, aligning the contacts with the terminal block on the base until the upper part

touches the lock hooks (Fig.7 A) .

Press lightly to facilitate connection of the two parts.

BATTERY REPLACEMENT

Replace the batteries when the red light flashes (Fig.1 G) . Using a screwdriver open the device via the

side hooks on the left and then remove the front, separating it from the base (Fig.2) and replace the

batteries as indicated (Fig.5).

Close the device again as shown in the installation instructions.

COMMANDS LEGEND (Fig.1)

A = Reduced temperature setting knob

B = Comfort temperature setting knob

C = Operating mode selector

D = Timer index ►

E = Programmer clock

F = Position of selectors for Comfort/Reduced temperature

G = Light for low battery warning and alarms

CLOCK ADJUSTMENT

Rotate the disc of the clock clockwise positioning the indicator ► on the current time (Fig.1 D).

Remember to reset the clock moving from Daylight Saving Time to Standard Time and vice versa.

OFF MODE

Position the selector (Fig.1 C) on

to turn off the thermostat.

In case of ambient temperature < 5°C the anti-freeze function is activated.

MANUAL OPERATION

Position the selector (Fig.1 C) on the symbol

.

The reduced temperature knob (Fig.1 A) and the clock (Fig.1 E) are disabled.

Set the desired temperature: position the desired value under the reference indicator by turning the

Comfort knob (Fig.1 B).

AUTOMATIC OPERATION

The temperature regulated in the environment (set with the Comfort or Reduced knobs) depends on the

settings chosen on the clock and changes automatically.

Position the selector (Fig.1 C) on the symbol

.

Set the comfort temperature: position the desired value under the reference indicator by turning the

Comfort knob (Fig.1 B).

Set the reduced temperature: position the desired value under the reference indicator by turning the

reduced temperature knob (Fig.1 A).

Program the clock by positioning the levers (Fig.1 F):

• outwards for the comfort temperature ;

• towards the centre for reduced temperature .

Check that the index of the clock shows the current time and if necessary proceed as indicated in chapter

“CLOCK ADJUSTMENT”.

REGULATION TYPE (Reserved for installers)

The position of the jumpers A and B (Fig.8) allows the device to work with two different types of

temperature regulation:

• ON / OFF (factory setting): The device is activated when the ambient temperature is lower than the

temperature set and turns off when it reaches the temperature set.

A=Present, B= Present

• TPI: The device is activated when the ambient temperature is lower than the temperature set and,

approaching the required temperature, reduces the operating periods of the boiler, optimising

environmental comfort and reducing energy consumption.

A=Absent, B=Present (optimised for radiator systems)

A=Absent, B=Absent (optimised for floor systems)

IMPORTANT: repositioning of the jumpers must be performed before inserting the batteries or in any

case with the device with batteries removed.

FAULT INDICATION

The red light of the device (Fig.1 G) is activated to indicate:

• with 2 slow flashes: batteries almost flat. Replace them as soon as possible.

• with 2 quick flashes: batteries flat. Replace them to restore functioning of the device.

• with continuous quick flashing: fault inside the device. Replace the batteries and check the operating

environment conditions before replacing the device.

Intervallo minimo impostabile: 15 minuti

Sonda di temperatura: NTC 100KΩ@25°C

Grado di protezione: IP20

Classe di isolamento: Tipo II (doppio isolamento)

Grado d’inquinamento: 2

Software: classe A

Resistenza al calore ed al fuoco: Categoria D

Temperatura di stoccaggio: -25÷60°C

Tensione nominale di tenuta ad impulso: 2,5kV

Montaggio: a parete

Minimum settable interval : 15 minutes

Temperature sensor: NTC 100KΩ@25°C

Degree of protection: IP20

Insulation class: Type II (double insulation)

Pollution degree: 2

Software: class A

Resistance to heat and fire: Category D

Storage temperature: -25÷60°C

Rated impulse withstand voltage: 2.5kV

Mounting: wall

WARNING! It is recommended to install the device in strict accordance with the safety

regulations and laws in force. Before making any connection, make sure that the main

switch is off.

INSTALLATION AND CONNECTIONS

DESCRIPTION OF COMMANDS AND OPERATION

EN

Fig. 1

1

6

1

8

2

0

2

2

24

1

8

1

6

1

8

2

0

2

2

24

1

8

A

B

C

D

E

F

G

A

D

E

A

B

C

Fig. 2 Fig. 3

Fig. 4

A

B

Fig. 5

Fig. 6

Fig. 7

Fig. 8

A

B

IMIT CONTROL SYSTEM s.r.l.

Via Varallo Pombia,19 - Castelletto Sopra Ticino (NO)

Tel (+39)0331941600 - Fax (+39)0331973100

www.imit.it - [email protected]

Cronotermostato elettronico giornaliero

Daily electronic chronothermostat

Chronothermostat electronique journalier

Cronotermostato electronico diario

1

6

1

8

2

0

2

2

24

1

8

077619 Rev0217

CHRONOMIX-S

Manuale_Chronomix-S_multilingue_390x400.indd 1 03/02/17 14:16

Valutazione

Maggiori informazioni su questo manuale

Comprendiamo che sia bello avere un manuale cartaceo per i tuoi IMIT 578180 Chronomix-S Termostato. Puoi sempre scaricare il manuale dal nostro sito web e stamparlo tu stesso. Se desideri avere un manuale originale, ti consigliamo di contattare IMIT. Potrebbero essere in grado di fornire un manuale originale. Stai cercando il manuale del tuo IMIT 578180 Chronomix-S Termostato in un'altra lingua? Scegli la tua lingua preferita sulla nostra home page e cerca il numero del modello per vedere se è disponibile.

Specifiche

Tutti i manuali per IMIT Termostati
Altri manuali di Termostati

Domande frequenti su IMIT 578180 Chronomix-S Termostato

Il nostro team di supporto cerca informazioni utili sul prodotto e risposte alle domande più frequenti. Se trovi un’inesattezza nelle nostre domande frequenti, ti preghiamo di farcelo sapere utilizzando il nostro modulo di contatto.

Prodotti correlati

Manuale

IMIT 546030 TA3 A Termostato

Manuale

IMIT 546010 TA3 B Termostato

Manuale

IMIT 578125 Techno RT VR Termostato

Manuale

IMIT 578130 Techno WPT Termostato

Manuale

IMIT 578160 Techno Duo Termostato

Manuale

IMIT 578149 Techno WPT VR Termostato

Manuale

IMIT 578820 Silver CR Termostato

Manuale

IMIT 079470-02/10 CRD Plus Termostato

Categorie correlate
