dIXEL

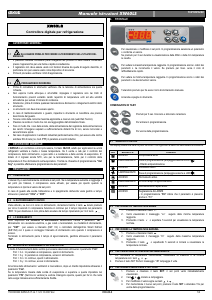

Manuale istruzioni XW60LS
1591009360
1591009360 XW60LS IT rel.1.1 23.10.2007.doc XW60LS 1/4
XW60LS
Controllore digitale per refrigerazione
1. AVVERTENZE GENERALI
1.1 DA LEGGERE PRIMA DI PROCEDERE ULTERIORMENTE NELL’UTILIZZO DEL
MANUALE.
• Il presente manuale costituisce parte integrante del prodotto e deve essere conservato
presso l’apparecchio per una facile e rapida consultazione.
• Il regolatore non deve essere usato con funzioni diverse da quelle di seguito descritte, in
particolare non può essere usato come dispositivo di sicurezza.
• Prima di procedere verificare i limiti di applicazione.
1.2
PRECAUZIONI DI SICUREZZA
• Prima di connettere lo strumento verificare che la tensione di alimentazione sia quella
richiesta.
• Non esporre l’unità all’acqua o all’umidità: impiegare il regolatore solo nei limiti di
funzionamento previsti evitando cambi repentini di temperatura uniti ad alta umidità
atmosferica per evitare il formarsi di condensa.
• Attenzione: prima di iniziare qualsiasi manutenzione disinserire i collegamenti elettrici dello
strumento.
• Lo strumento non deve mai essere aperto.
• In caso di malfunzionamento o guasto, rispedire lo strumento al rivenditore una precisa
descrizione del guasto.
• Tenere conto della corrente massima applicabile a ciascun relè (vedi Dati Tecnici).
• Piazzare la sonda in modo che non sia raggiungibile dall’utilizzatore finale.
• Fare in modo che i cavi delle sonde, della alimentazione del regolatore della alimentazione
dei carichi rimangano separati e sufficientemente distanti fra di loro, senza incrociarsi e
senza formare spirali.
• Nel caso di applicazioni in ambienti industriali particolarmente critici, può essere utile inoltre
adottare filtri di rete (ns. mod. FT1) in parallelo ai carichi induttivi.
2. DESCRIZIONE GENERALE
L’XW60LS è un controllore a microprocessore, formato 38x185, adatto per applicazioni su unità
refrigeranti ventilate a media o bassa temperatura. Ha 3 uscite a relè per il controllo del
compressore, dello sbrinamento, a gas caldo o a resistenza e delle ventole di evaporatore. E’
dotato di 2 ingressi sonda NTC, uno per la termostatazione, l’altro per il controllo della
temperatura di fine sbrinamento sull’evaporatore. Tramite la chiavetta di programmazione “Hot
Key” è possibile effettuare la programmazione dei parametri.
3. REGOLAZIONE
3.1 COMPRESSORE
L’isteresi Hy è automaticamente sommata al set point. Se la temperatura aumenta e raggiunge il
set point più l’isteresi, il compressore viene attivato, per essere poi spento quando la
temperatura si riporta al valore del set point.
In caso di guasto alla sonda l’attivazione e lo spegnimento dell’uscita viene gestito a tempo
attraverso i parametri “COn” e “COF”.
3.2 IL RAFFREDDAMENTO RAPIDO
Viene attivato, se non è in corso lo sbrinamento, da tastiera tramite il tasto o tenuto premuto
per circa 3 secondi. Il compressore funziona in continuo per il tempo impostato nel parametro
“CCt”. Si può disattivare il ciclo prima dello scadere del tempo ripremendo per 3s il tasto o.
3.3 LO SBRINAMENTO
Sono disponibili tre modalità di sbrinamento selezionabili tramite il parametro “tdF”:
sbrinamento con resistenza elettrica, a gas caldo o termostatato. La modalità di sbrinamento,
par. “EdF” può essere a intervallo (EdF =In) o controllato dall’algoritmo Smart Defrost
(EdF=Sd) con il quale si conteggia l’intervallo di sbrinamento solo quando il compressore è
acceso.
Terminato lo sbrinamento parte il tempo di sgocciolamento, gestibile attraverso il parametro
“Fdt”.
3.4 MODALITÀ DI FUNZIONAMENTO DEI VENTILATORI
Il modo di funzionamento delle ventole può essere selezionato attraverso il parametro “FnC”:
FnC = C-n : In parallelo al compressore, spenti in sbrinamento.
FnC = C-y : In parallelo al compressore, accesi in sbrinamento.
FnC = O-n : In continuo, spenti in sbrinamento.
FnC = O-y : In continuo, accesi in sbrinamento.
Al termine dello sbrinamento i ventilatori si riaccendono, dopo un ritardo impostabile attraverso il
parametro “Fnd”.
Se la temperatura rilevata dalla sonda di evaporatore è superiore a quella impostata nel
parametro “FSt” (Set blocco ventole) le ventole rimangono spente, questo per far sì che nella
cella venga immessa aria sufficientemente fredda.

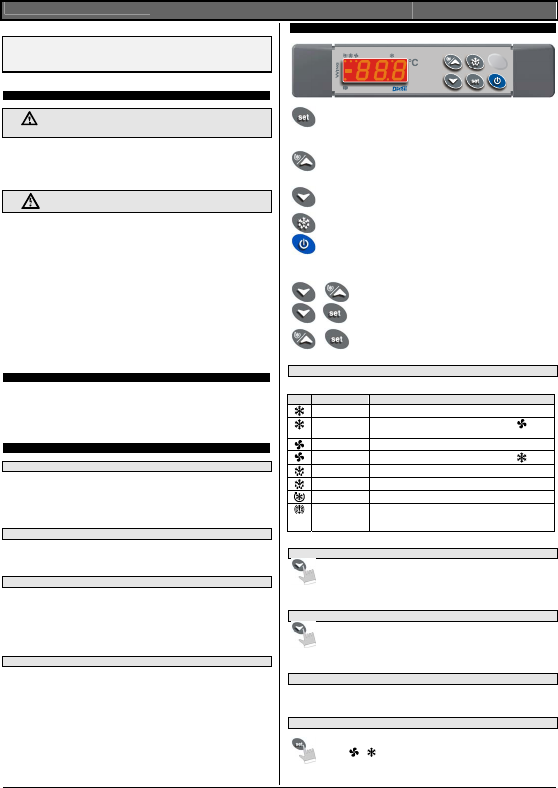

4. FRONTALE
Per visualizzare o modificare il set point. In programmazione seleziona un parametro
o conferma un valore.
Se premuto per 3 sec durante la visualizzazione della MAX o della min temperatura
le resetta.
Per vedere la massima temperatura raggiunta. In programmazione scorre i codici dei
parametri o ne incrementa il valore. Se premuto per 3sec. avvia il ciclo di
raffreddamento rapido.
Per vedere la minima temperatura raggiunta. In programmazione scorre i codici dei
parametri o ne decrementa il valore.
Tenendolo premuto per 3s avvia il ciclo di sbrinamento manuale.
Accende e spegne lo strumento.
COMBINAZIONI DI TASTI
+
Premuti per 3 sec. bloccano e sbloccano la tastiera
+
Per entrare in programmazione
+
Per uscire dalla programmazione.
4.1 SIGNIFICATO DEI LED
Sul display esiste una serie di punti luminosi il cui significato è descritto dalla tabella sottostante:
LED MODALITÀ Funzione
ACCESO Compressore attivo
LAMPEGGIANTE
Fase di programmazione (lampeggia insieme a LED )
- Ritardo antipendolazione
ACCESO Ventilatore attivo
LAMPEGGIANTE
Fase di programmazione (lampeggia assieme a LED )
ACCESO Sbrinamento attivo
LAMPEGGIANTE In corso tempo di sgocciolamento
ACCESO Raffreddamento rapido attivo
ACCESO Segnalazione ALLARME
- In programmazione “Pr2” indica che il parametro è presente
anche in “Pr1”
4.2 PER VEDERE LA TEMPERATURA MINIMA
1. Premere e rilasciare il tasto n.
2. Verrà visualizzato il messaggio “Lo” seguito dalla minima temperatura
raggiunta.
3. Premendo il tasto n o aspettare 5 secondi per visualizzare la temperatura
normale.
4.3 PER VEDERE LA TEMPERATURA MASSIMA
1. Premere e rilasciare il tasto o.
2. Verrà visualizzato il messaggio “Hi” seguito dalla massima temperatura
raggiunta.
3. Premendo il tasto o o aspettando 5 secondi si tornerà a visualizzare la
temperatura normale.
4.4 PER CANCELLARE LE TEMPERATURE MEMORIZZATE
1. Per cancellare le temperature memorizzate, visualizzare la massima o la minima
temperatura con i tasti o e n .
2. Premere il tasto SET finché il messaggio “rST lampeggia 3 volte
4.5 PER VEDERE E MODIFICARE IL SET POINT
1. Premere e rilasciare il tasto SET: il set point verrà immediatamente
visualizzato.
2. l led
e
iniziano a lampeggiare.
3. Per modificare il valore agire sui tasti o e n.
4. Per memorizzare il nuovo set point, premere il tasto SET o attendere 15s per
uscire dalla programmazione.
