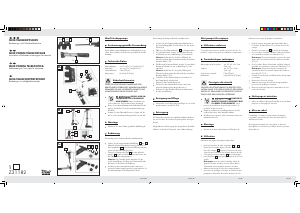

Manuale Crivit IAN 73446 Pompa per bicicletta
Hai bisogno di un manuale per il tuo Crivit IAN 73446 Pompa per bicicletta? Di seguito è possibile visualizzare e scaricare gratuitamente il manuale in PDF in italiano. Questo prodotto ha attualmente 1 domanda frequente, 0 commenti e ha 0 voti. Se questo non è il manuale che desideri, contattaci.
Il tuo prodotto è difettoso e il manuale non fornisce alcuna soluzione? Rivolgiti a un Repair Café per il servizio di riparazione gratuita.
Manuale
Loading…
Gebruik met pompslang en manometer
Steek de pompslang met manometer in de ventielope-
ning (afb. C) en trek de spanhendel omhoog.
Draai de wartelmoer
13
van de pompkop los.
Voor schraderventielen steekt u het omkeerbare inzet-
stuk en rubber in zoals beschreven in afbeelding C / I.
Opmerking: Verbind de kleine opening van het
rubber met de dunne aansluitpen van het omkeerbare
inzetstuk (afb. C / I).
Voor Hollandse en Franse ventielen steekt u het om-
keerbare inzetstuk en rubber in zoals beschreven in
afbeelding C / I I.
Opmerking: Verbind de grote opening van het
rubber met de grote aansluitpen van het omkeerbare
inzetstuk (afb. C / I I).
Draai de wartelmoer vast en plaats de pompkop op
het ventiel.
Trek de spanhendel omhoog.
Druk de spanhendel weer naar beneden, als u klaar
bent met pompen.
Verwijder de pompslang met manometer uit de ventie-
lopening.
Reiniging en onderhoud
Gebruik voor de reiniging en het onderhoud uitsluitend
een licht bevochtigde pluisvrije doek.
Verwijdering
De verpakking bestaat uit milieuvriendelijke grondstoffen
die u via de plaatselijke recyclingcontainers kunt afvoeren.
Informatie over de mogelijkheden om het uitgediende
artikel na gebruik af te voeren, verstrekt uw gemeentelijke
overheid.
Mini-telescoopfietspomp
Correct gebruik
Het product is bedoeld voor het oppompen van fietsbanden.
Het product is niet bestemd voor commerciële doeleinden.
Technische gegevens
Miniluchtpomp: ca. 23–41 x 5 x 3 cm (B x H x D)
Bevestiging: ca. 9 x 5,5 x 3 cm (B x H x D)
Nominale overdruk: 5 bar (70 psi)
Manometer: tot 8 bar (120 psi)
Veiligheidsinstructies
LEES DE GEBRUIKSAANWIJZING VOOR GEBRUIK VAN
HET PRODUCT AANDACHTIG DOOR! BEWAAR ALLE
VEILIGHEIDSINSTRUCTIES EN AANWIJZINGEN OM
DEZE EVENTUEEL LATER TE KUNNEN RAADPLEGEN!
LEVENSGE-
VAAR EN GEVAAR VOOR ONGEVAL-
LEN VOOR KLEUTERS EN KINDEREN!
Houd kinderen altijd uit de buurt van het product. Het
product is geen speelgoed!
Controleer eerst de maximaal toegestane banden-
spanning voordat u de fietsband oppompt.
Pomp de fietsband zo lang op, totdat u de maximaal
toegestane bandenspanning bereikt is.
Montage
Monteer het product zoals te zien is op afbeelding A.
Bediening
Gebruik zonder pompslang en manometer
Steek de passende ventielopening
7
of
8
(afb. B) op
het ventiel van de fietsband en trek de spanhendel
14
omhoog. De ventielopening zit nu goed passend op
het ventiel van de fietsband.
Trek de greep
10
steeds weer uit de miniluchtpomp
4
en druk hem er steeds weer in totdat de fietsband is
opgepompt.
Opmerking: gebruik de grote ventielopening voor
schraderventielen. Gebruik de kleine ventielopening
voor Hollandse en Franse ventielen.
Druk de spanhendel weer omlaag als u het pompen
wilt beëindigen en verwijder de miniluchtpomp van
het ventiel van de fietsband.
Nota: per le valvole Schrader, utilizzare l‘apertura
valvola grande. Per la Valvola Presta o Dunlop, utiliz-
zare l‘apertura valvola piccola.
Spingere di nuovo la leva di tensione verso il basso al
termine del pompaggio e rimuovere la mini pompa
dalla ventola del pneumatico della bici.
Utilizzo della pompa con tubo munito di manometro
Inserire il tubo della pompa con il manometro nell‘a-
pertura valvola (fig. C) e sollevare la leva di tensione.
Aprire il dado per raccordi
13
posto all‘estremità
superiore della pompa.
Per le valvole Schrader, infilare la gomma e il raccordo
reversibile come descritto nella figura C / I.
Nota: utilizzare l‘apertura piccola della gomma con
il perno sottile del raccordo reversibile (fig. C / I).
Per le valvole Presta e Dunlop, infilare la gomma e il
raccordo reversibile come descritto nella figura C / I I.
Nota: collegare l‘apertura grande della gomma con
il perno grande del raccordo reversibile (fig. C / I I).
Serrare il dado per raccordi e infilare l‘estremità supe-
riore della pompa sulla valvola.
Sollevare la leva di tensione.
Spingere di nuovo la leva di tensione verso il basso al
termine del pompaggio.
Rimuovere il tubo della pompa munito di manometro
dall‘apertura valvola.
Pulizia e manutenzione
Per la pulizia e la cura, utilizzare un panno umido e
privo di peli.
Smaltimento
L’imballaggio è composto da materiali ecologici che
possono essere smaltiti presso i siti di riciclaggio locali.
È possibile informarsi sulle possibilità di smaltimento del
prodotto consumato presso l‘amministrazione comunale
e cittadina.
Mini pompa telescopica
Utilizzo secondo la
destinazione d’uso
Il prodotto viene utilizzato per pompare i pneumatici per
biciclette. Il prodotto non è destinato all‘uso professionale.
Dati tecnici
Mini pompa d‘aria: ca. 23–41 x 5 x 3 cm
(B x H x P)
Supporto: ca. 9 x 5,5 x 3 cm
(B x H x P)
Pressione massima nominale: 5 bar (70 psi)
Manometro: bis 8 bar (120 psi)
Avvertenze di sicurezza
PRIMA DI UTILIZZARE IL PRODOTTO, LEGGERE
ATTENTAMENTE LE ISTRUZIONI PER L‘USO!
CONSERVARE TUTTE LE AVVERTENZE DI SICUREZZA
E TUTTI GLI AVVISI PER IL FUTURO!
PERICOLO DI
MORTE E INFORTUNIO PER BAM-
BINI E INFANTI! Tenere i bambini sempre
a dovuta distanza dal prodotto. Questo prodotto non
è un giocattolo!
Prima di iniziare a gonfiare le camere d‘aria dei pneu-
matici delle bici, controllare la pressione massimata
prevista per la pompa.
Gonfiare le camere l‘aria dei pneumatici fino a quando
non hanno raggiunto la pressione massima indicata
per la pompa.
Montaggio
Montare il prodotto secondo la figura A.
Uso
Utilizzo della pompa senza tubo con manometro
Inserire l‘apertura valvola corrispondente
7
o
8
(fig. B) nella valvola del pneumatico della bici e solle-
vare la leva di tensione
14
. Così l‘apertura valvola è
fissata nella valvola del pneumatico della bici.
Tirare l‘impugnatura
10
della mini pompa
4
verso
l‘alto per tutta la sua lunghezza, e poi spingerlo di
nuovo verso il basso, fino a quando la camera d‘aria
del pneumatico è gonfiata.
NL NL IT/CH IT/CH
IAN 73446
Milomex Ltd.
c / o Milomex Services
Hilltop Cottage
Barton Road
Pulloxhill
Bedfordshire
MK45 5HP
UK
Model no.: Z31182
Version: 06 / 2012
© by ORFGEN Marketing
Stand der Informationen · Version des informations
Versione delle informazioni · Stand van de informatie:
05 / 2012 · Ident-Nr.: Z31182052012-1
