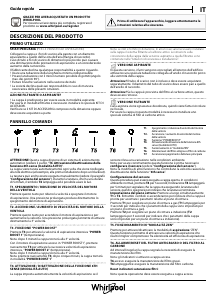

IT
Guida rapida
GRAZIE PER AVER ACQUISTATO UN PRODOTTO
WHIRLPOOL
Per ricevere un'assistenza più completa, registrare il
prodotto su www . whirlpool . eu/ register
Prima di utilizzare l'apparecchio, leggere attentamente le
istruzioni relative alla sicurezza.
DESCRIZIONE DEL PRODOTTO
PRIMO UTILIZZO
SFIATI PER L'ARIA (PER LE VERSIONI AD ASPIRAZIONE)
Collegare la cappa e i fori di scarico alla parete con un diametro
equivalente a quello dell'uscita dell'aria (angia di raccordo).
L'uso di tubi e fori di scarico di dimensioni più piccole può causare
una diminuzione delle prestazioni di aspirazione e un considerevole
aumento della rumorosità.
Il fabbricante declina qualunque responsabilità a questo riguardo.
! Usare una tubazione della lunghezza minima indispensabile.
! Posare la tubazione con il minor numero possibile di gomiti (angolo
max. dei gomiti: 90°).
! Evitare brusche variazioni nella sezione dei tubi.
! La società declina qualsiasi responsabilità in caso di mancata
osservanza delle presenti istruzioni.
AZIONE FILTRANTE O ASPIRANTE?
! La cappa è predisposta per essere usata in modalità aspirante.
Per usarla in modalità ltrante è necessario installare lo speciale KIT DI
ACCESSORI.
Vericare se il KIT DI ACCESSORI è compreso nella dotazione oppure
deve essere acquistato a parte.
Nota: se il kit è fornito in dotazione, in alcuni casi sarà necessario installare
sulla cappa il sistema ltrante al carbone attivo. Le istruzioni sulla
conversione della cappa dalla versione aspirante a quella ltrante sono
contenute nelle “Istruzioni di sicurezza e installazione”.
VERSIONE ASPIRANTE
In questa versione, i fumi vengono convogliati all'esterno dell'edicio
attraverso una speciale tubazione collegata all'anello di raccordo posto
alla sommità della cappa.
Attenzione! Il tubo di scarico non è incluso e deve essere acquistato
separatamente. Il diametro del tubo di scarico deve essere pari a quello
dell'anello di raccordo.
Attenzione! Se la cappa è provvista del ltro al carbone attivo, questo
deve essere rimosso.
VERSIONE FILTRANTE
L'aria aspirata viene sgrassata e deodorata, quindi viene fatta ricircolare
nel locale.
Per usare la cappa in questa modalità è necessario installare uno
speciale sistema di ltri al carbone attivo.
PANNELLO COMANDI
T1. Spegnimento / riduzione di velocità del motore
della ventola
T2. Accensione / aumento di velocità del motore
della ventola
T3. Funzione “POWER BOOST”
T4. Attivazione/disattivazione della funzione 6th
sense (modalità AUTO)
T5. Funzionamento in “modalità ZEN”
T6. Allarme/reset del ltro antigrasso/ltro al carbone
T7. Accensione/spegnimento della luce principale
ATTENZIONE Questa cappa dispone di un sistema di azionamento
automatico (vedere il punto “T4. Attivazione/disattivazione della
funzione 6th sense (modalità AUTO)”.
La cappa viene tarata automaticamente ogni volta che viene ricollegata
alla rete elettrica (ad esempio, alla prima installazione dopo un blackout).
La taratura può anche essere eseguita manualmente (vedere il paragrafo
“Congurazione del sensore”). Durante la taratura, che ha una durata
di 5 minuti, il simbolo T4 lampeggia ed è possibile usare le luci.
T1. SPEGNIMENTO / RIDUZIONE DI VELOCITÀ DEL MOTORE
DELLA VENTOLA
Premere questo tasto per ridurre la velocità e spegnere il motore
di aspirazione. Una pressione prolungata produce direttamente lo
spegnimento del motore di aspirazione.
T2. ACCENSIONE / AUMENTO DI VELOCITÀ DEL MOTORE DELLA
VENTOLA
Premere questo tasto per accendere il motore di aspirazione e per
aumentarne la velocità. Una pressione prolungata permette di attivare
direttamente la 3° velocità.
T3. FUNZIONE “POWER BOOST”
Premere T3 per attivare la velocità di aspirazione intensiva “POWER
BOOST 1” (temporizzata).
Nota: dopo 5 minuti la cappa tornerà alla 3° velocità.
Con il motore di aspirazione acceso in “POWER BOOST1”, premere
nuovamente T3 per attivare la successiva velocità di aspirazione
intensiva, “POWER BOOST 2” (temporizzata).
Nota: dopo 5 minuti la cappa tornerà alla 3° velocità.
Nota: premere nuovamente T3; dopo cinque minuti, la cappa tornerà
in modalità “POWER BOOST 1”
T4. ATTIVAZIONE / DISATTIVAZIONE DELLA FUNZIONE 6TH
SENSE MODALITÀ AUTO
La cappa imposta automaticamente la velocità di aspirazione se il
sensore rileva una variazione nelle condizioni ambiente.
Nota: per usare correttamente questa funzione è prima necessario
congurare il sensore (vedere “Congurazione del sensore”).
Nota: la modica di altre funzioni che controllano la velocità causerà la
disattivazione della funzione “6th sense”.
Congurazione del sensore
Questa procedura può essere eseguita a cappa spenta. In condizioni
ambiente normali, premere T4 per 5 secondi; l'indicazione T4 lampeggerà
per 5 minuti per segnalare che la cappa sta eseguendo la taratura del
sensore, quindi si spegnerà per indicare che la taratura è terminata.
Impostazione del piano cottura: Premere a lungo simultaneamente
T1 e T2. Entrambi i simboli si accenderanno per indicare che la cappa è
pronta per accettare i parametri relativi al piano di cottura.
Premere T1 per scegliere un piano di cottura a gas (T1 lampeggerà per
3 secondi per indicare che i parametri della cappa sono impostati per
un piano di cottura a gas).
Premere T2 per scegliere un piano di cottura a induzione (T2
lampeggerà per 3 secondi per indicare che i parametri della cappa
sono impostati per un piano di cottura a induzione).
T5. FUNZIONAMENTO IN “MODALITÀ ZEN”
Premere per attivare/disattivare la modalità di aspirazione “ZEN”.
Questa funzione permette di attivare una velocità di aspirazione che
risulti il miglior compromesso fra silenziosità ed ecienza di aspirazione.
T6. ALLARME/RESET DEL FILTRO ANTIGRASSO O DEL FILTRO AL
CARBONE
Ad intervalli regolari la cappa segnala la necessità di eseguire la
manutenzione dei ltri.
Nota: gli indicatori si attivano a cappa accesa.
T6 acceso: eseguire la manutenzione del ltro grassi.
T6 lampeggiante: eseguire la manutenzione del ltro carbone.
Reset indicatori saturazione ltri:
Nota: questa operazione deve essere eseguita a cappa accesa.
