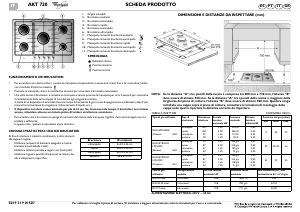

AKT 720 SCHEDA PRODOTTO

5019 319 01507

Per utilizzare al meglio il piano di cottura, Vi invitiamo a leggere attentamente tutte le istruzioni per l'uso e a conservarle.

ITPT

FUNZIONAMENTO DEI BRUCIATORI

• Per accendere uno dei bruciatori, ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l’indice

con il simbolo di fiamma massima .

• Premere la manopola contro la mascherina comandi per accendere il bruciatore interessato.

• Una volta acceso il bruciatore, è necessario continuare a tenere premuta la manopola per circa 5 secondi per consentire

il riscaldamento della termocoppia di cui è dotato ogni singolo bruciatore.

Si tratta di un dispositivo di sicurezza che interrompe la fuoriuscita di gas in caso di spegnimento accidentale (colpi d’aria,

mancanza momentanea di erogazione, traboccamenti di liquidi, ecc.).

• Il dispositivo non deve essere azionato per più di 15 sec. Se, trascorso tale tempo, il bruciatore non rimane

acceso, attendere almeno un minuto prima di tentare un’ulteriore accensione.

- Può accadere che il bruciatore si spenga al momento del rilascio della manopola. Significa che la termocoppia non si è

scaldata a sufficienza.

In questo caso, ripetere le operazioni sopra descritte.

CONSIGLI PRATICI PER L’USO DEI BRUCIATORI

Al fine di ottenere il massimo rendimento, è utile attenersi

alle seguenti regole:

- Utilizzare recipienti di diametro adeguato a ciascun

bruciatore (vedi tabella a lato).

- Utilizzare soltanto pentole e tegami con fondi piatti.

- Utilizzare la giusta quantità d’acqua per la cottura dei

cibi e adoperare il coperchio.

1. Griglie amovibili

2. Bruciatore ausiliario

3. Bruciatore semirapido

4. Bruciatore rapido

5. Bruciatore semirapido

6. Bruciatore ultrarapido

7. Manopola comando bruciatore ausiliario

8. Manopola comando bruciatore semirapido

9. Manopola comando bruciatore rapido

10. Manopola comando bruciatore semirapido

11. Manopola comando bruciatore ultrarapido

SIMBOLOGIA

Rubinetto chiuso

Fiamma massima

Fiamma minima

Bruciatore Ø recipienti

ultrarapido da 24 a 26 cm

rapido da 24 a 26 cm

semirapido da 16 a 22 cm

ausiliario da 8 a 14 cm

DIMENSIONI E DISTANZE DA RISPETTARE (mm)

NOTA: Se la distanza “A” tra i pensili della cucina è compresa tra 600 mm e 730 mm, l’altezza “B”

deve essere di almeno 530 mm. Se la distanza “A” tra i pensili della cucina è maggiore della

larghezza del piano di cottura, l’altezza “B” deve essere di almeno 400 mm. Qualora venga

installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della

cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

ALIMENTAZIONE ELETTRICA: 230 V ~ 50 Hz

Tipo di gas utilizzato Tipo di

bruciatore

Marcatura

iniettore

Portata

termica

nominale kW

Consumo

nominale

Portata

termica

ridotta kW

Pressione del gas (mbar)

min. nom. max.

GAS NATURALE

(Metano) G20

ultrarapido

rapido

semirapido

ausiliario

136

128

3,50

3,00

1,65

1,00

333 l/h

286 l/h

157 l/h

95 l/h

0,60

0,35

0,30

17 20 25

GAS PETROLIO

LIQUIDO

(Butano) G30

ultrarapido

rapido

semirapido

ausiliario

3,50

3,00

1,65

1,00

254 g/h

218 g/h

120 g/h

73 g/h

0,60

0,35

0,30

20 28-30 35

GAS PETROLIO

LIQUIDO

(Propano) G31

ultrarapido

rapido

semirapido

ausiliario

3,50

3,00

1,65

1,00

250 g/h

214 g/h

118 g/h

71 g/h

0,60

0,35

0,30

25 37 45

Tipo di gas

utilizzato

Configurazione

modello

Portata termica

nominale kW

Consumo totale

nominale

Aria necessaria (m

) alla

combustione di 1 m

di gas

G20 20 mbar 5 bruciatori 10,8 1028 l/h 9,52

G30 28-30 mbar 5 bruciatori 10,8 785 g/h 30,94

G31 37 mbar 5 bruciatori 10,8 771 g/h 23,80
