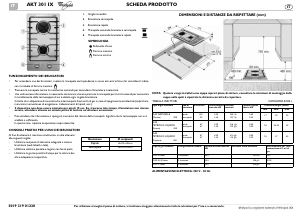

AKT 301 IX SCHEDA PRODOTTO

5019 319 01230

Per utilizzare al meglio il piano di cottura, vi invitiamo a leggere attentamente tutte le istruzioni per l''uso e a conservarle.

FUNZIONAMENTO DEI BRUCIATORI

• Per accendere uno dei bruciatori, ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l’indice

con il simbolo di fiamma massima .

• Premere la manopola contro la mascherina comandi per accendere il bruciatore interessato.

• Una volta acceso il bruciatore, è necessario continuare a tenere premuta la manopola per circa 5 secondi per consentire

il riscaldamento della termocoppia di cui è dotato ogni singolo bruciatore.

Si tratta di un dispositivo di sicurezza che interrompe la fuoriuscita di gas in caso di spegnimento accidentale (colpi d’aria,

mancanza momentanea di erogazione, traboccamenti di liquidi, ecc.).

• Il dispositivo non deve essere azionato per più di 15 sec. Se, trascorso tale tempo, il bruciatore non rimane

acceso, attendere almeno un minuto prima di tentare un’ulteriore accensione.

- Può accadere che il bruciatore si spenga al momento del rilascio della manopola. Significa che la termocoppia non si è

scaldata a sufficienza.

In questo caso, ripetere le operazioni sopra descritte.

CONSIGLI PRATICI PER L’USO DEI BRUCIATORI

Al fine di ottenere il massimo rendimento, è utile attenersi

alle seguenti regole:

- Utilizzare recipienti di diametro adeguato a ciascun

bruciatore (vedi tabella a lato).

- Utilizzare soltanto pentole e tegami con fondi piatti.

- Utilizzare la giusta quantità d’acqua per la cottura dei

cibi e adoperare il coperchio.

Griglie amovibili

Bruciatore semirapido

Bruciatore rapido

Manopola comando bruciatore semirapido

Manopola comando bruciatore rapido

SIMBOLOGIA

Rubinetto chiuso

Fiamma massima

Fiamma minima

Bruciatore Ø recipienti

Rapido

da 24 a 26 cm

semirapido

da 16 a 22 cm

DIMENSIONI E DISTANZE DA RISPETTARE (mm)

NOTA: Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della

cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II2H3+

ALIMENTAZIONE ELETTRICA: 230 V - 50 Hz

Tipo di gas utilizzato Tipo di

bruciatore

Ø iniettore Portata termica

nominale kW

Consumo

nominale

Portata termica

ridotta kW

Pressione del gas (mbar)

min. nom. max.

GAS NATURALE

(Metano) G20

rapido

semirapido

128

3,00

1,65

286 l/h

157 l/h

0,60

0,35

17 20 25

GAS

PETROLIO LIQUIDO

(Butano) G30

rapido

semirapido

3,00

1,65

218 g/h

120 g/h

0,60

0,35

20 28-30 35

GAS

PETROLIO LIQUIDO

(Propano) G31

rapido

semirapido

3,00

1,65

214 g/h

118 g/h

0,60

0,35

25 37 45

Tipo di gas utilizzato Configurazione modello Portata termica nominale

Consumo totale nominale Aria necessaria (m

) alla

combustione di 1 m

gas

G20 20 mbar 2 bruciatori 4,65 443 l/h 9,52

G30 28-30 mbar 2 bruciatori 4,65 338 g/h 30,94

G31 37 mbar 2 bruciatori 4,65 332 g/h 23,8
