SERVIZIO ASSISTENZA
Prima di contattare il Servizio Assistenza:
• Verificare che non sia possibile risolvere da soli il
problema sulla base dei punti descritti nel capitolo
“Guida ricerca guasti“.
Se dopo i suddetti controlli l'inconveniente permane,
contattare il Servizio Assistenza più vicino.
Indicare sempre:
• una breve descrizione del guasto;
• il tipo e il modello esatto del piano di cottura;
• il numero Assistenza (è il numero che si trova dopo la
parola SERVICE sulla targhetta matricola, posta sotto il
piano stesso). Il numero Assistenza è anche riportato sul
libretto di garanzia;
• il vostro indirizzo completo;
• il vostro numero telefonico.
Qualora si renda necessaria una riparazione, rivolgersi ad un
Centro di Assistenza Tecnica autorizzasto
(a garanzia
dell'utilizzo di pezzi di ricambio originali e di una corretta
riparazione).
La mancata osservanza di queste istruzioni può
compromettere la sicurezza e la qualità del prodotto.
INSTALLAZIONE
Raccomandazioni
Importante: qualsiasi intervento di installazione o
manutenzione deve essere eseguito con il piano
scollegato dalla rete elettrica.
• Il collegamento elettrico deve essere effettuato prima
del collegamento dell'apparecchio alla rete.
• L’installazione deve essere effettuata da un Tecnico
qualificato secondo le istruzioni del Fabbricante e
secondo le norme locali in vigore.
• Dopo aver disimballato il piano verificare che
l’apparecchio non sia stato danneggiato durante il
trasporto.
In caso di dubbi, rivolgersi al rivenditore
o al Servizio Assistenza più vicino.
Preparazione del mobile per l’incasso
• Eseguire tutti i lavori di taglio nel piano di lavoro prima
di inserire l’apparecchio. Rimuovere accuratamente
trucioli o segatura che potrebbero compromettere il
funzionamento dell’apparecchio.
Attenzione:
per installare il piano di cottura su una
superficie di materiale diverso dal legno (marmo, plastica,
ceramica, pietra, ecc.) ricordarsi di richiedere le squadrette
di fissaggio (fig. 2) al Servizio Assistenza, indicando il codice
4819 404 78697.
• Il piano di cottura deve essere incassato in un piano di
lavoro con uno spessore di min. 20 a max. 50 mm.
• Inserire un pannello separatore ad una distanza minima
di 90 mm dal fondo del piano, in modo che non possa
essere accessibile dall'utente.
• Qualora il piano di cottura dovesse essere installato
sopra un forno, quest'ultimo deve essere di nostra
produzione e dotato di un sistema di raffreddamento.
• Non interporre materiali tra il piano di cottura e il forno
(es. traversini, isolanti, ecc.).
• Un mobile a colonna adiacente dovrà presentare una
distanza di almeno 100 mm dal bordo del piano di
cottura.
• Praticare nel piano di lavoro un’apertura dalle
dimensioni indicate.
• Si consiglia di sigillare i bordi interni del piano di lavoro
con colla per legno o silicone.
• Applicare sul piano di cottura la guarnizione in
dotazione (ove non sia già presente), dopo aver pulito
accuratamente la superficie di applicazione.
Piano vetroceramico
Importante: prima di installare il piano di cottura,
rimuovere l’eventuale pellicola di protezione.
Accertarsi che l’apertura nel piano di lavoro destinata al piano
di cottura sia tagliata in conformità al disegno dimensionale,
rispettando le tolleranze.
Non inserire forzatamente il piano di cottura all’interno del
piano di lavoro. Ciò potrebbe provocare rottura da
sollecitazioni nel piano vetroceramico (anche nel tempo)!
•
Se il piano di lavoro è in legno
, utilizzare le apposite
mollette e viti in dotazione.
1.
Fissare le mollette
(A)
(fig. 1) con le apposite viti in
dotazione
(B)
(fig. 1) come illustrato, rispettando le
distanze specificate.
2.
Installare il piano di cottura nel piano di lavoro.
•
Se il piano di lavoro è in marmo, plastica,
ceramica, pietra, ecc.
, il fissaggio del piano di cottura
deve essere effettuato con particolari staffe
(C)
(fig. 2).
1.
Installare il piano di cottura nel piano di lavoro (fig. 1).
2.
Posizionare le 4 staffe
(C)
come indicato in fig. 2 in
funzione dello spessore del piano di lavoro.
3.
Fissare le 4 viti
(D)
nelle posizioni
(E)
(fig. 2).
Collegamento elettrico
• La messa a terra dell’apparecchio è obbligatoria a
termini di legge.
• Il collegamento elettrico deve essere effettuato da un
Tecnico qualificato secondo le istruzioni del Fabbricante
e secondo le norme locali in vigore.
• L’Installatore è responsabile del corretto collegamento
elettrico e dell’osservanza delle norme di sicurezza.
• Il cavo di alimentazione deve essere lungo quanto basta
per poter eseguire l’allacciamento elettrico
dell’apparecchio incassato nel mobile.
• Per il rispetto delle direttive in materia di sicurezza,
durante l’installazione occorre utilizzare un interruttore
onnipolare con una distanza minima tra i contatti di
3 mm.
• Non usare prese multiple o prolunghe.
• Dopo l’installazione, i particolari elettrici dovranno
essere inaccessibili.
Collegamento alla rete elettrica
Nota:
il filo giallo/verde di terra deve essere collegato alla
vite contrassegnata con il simbolo .
• Rimuovere la guaina esterna del cavo di alimentazione
(G)
per una lunghezza di circa 70 mm.
• Rimuovere la guaina di protezione dei conduttori per
circa 10 mm. Inserire il cavo
(G)
nell’apertura nel
coperchio
(F)
.
• Inserire il cavo di alimentazione nel fissacavo e collegare
i conduttori alla morsettiera seguendo le indicazioni
fornite nello schema stampato sul coperchio.
• Tendere il cavo di alimentazione
(G)
mediante il
fissacavo.
• Rimontare e fissare il coperchio di protezione
(F)
.
• Terminato il collegamento elettrico, installare il piano di
cottura dall’alto e bloccarlo sulle mollette di fissaggio
come illustrato.
Dichiarazione di conformità
• Il presente piano cottura è idoneo per il contatto con gli
alimenti, ed è conforme alla Direttiva CEE 89/109.
• Il presente piano cottura (Classe Y) è stato progettato
per essere utilizzato solo per la cottura di cibi. Qualsiasi
altro uso (come quello di riscaldare una stanza) è
improprio e pericoloso.
• Il presente piano cottura è stato progettato, costruito e
commercializzato in conformità:
- ai requisiti di sicurezza della Direttiva CEE
“Bassa Tensione” 73/23;
- ai requisiti di protezione della Direttiva CEE “EMC”
89/336;
- ai requisiti della Direttiva CEE 93/68.
Il produttore si riserva di apportare modifiche tecniche al
prodotto.

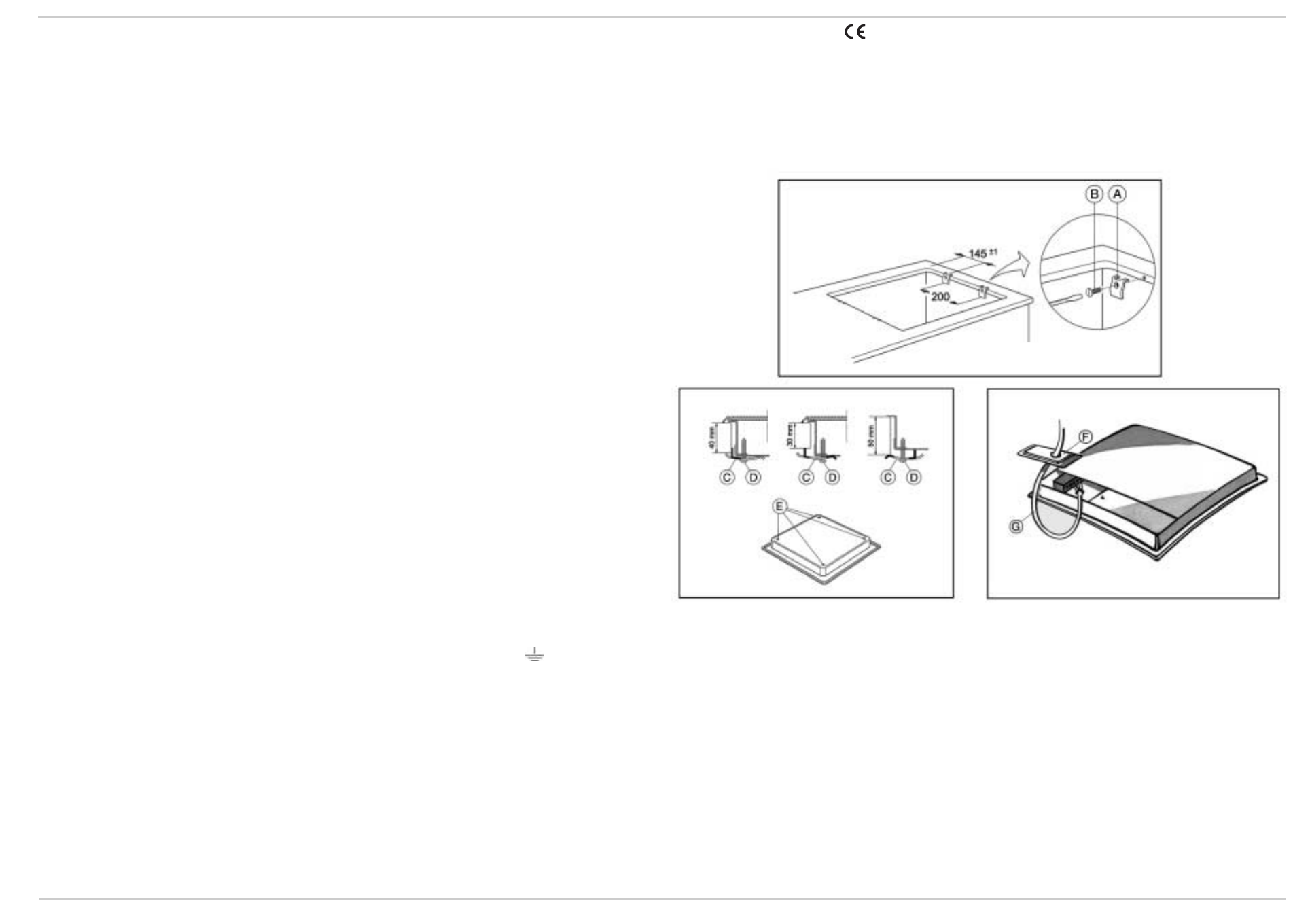

Fig. 1
Fig. 2
Fig. 3
