Manuale Whirlpool AKM 274/IX Piano cottura

Manuale

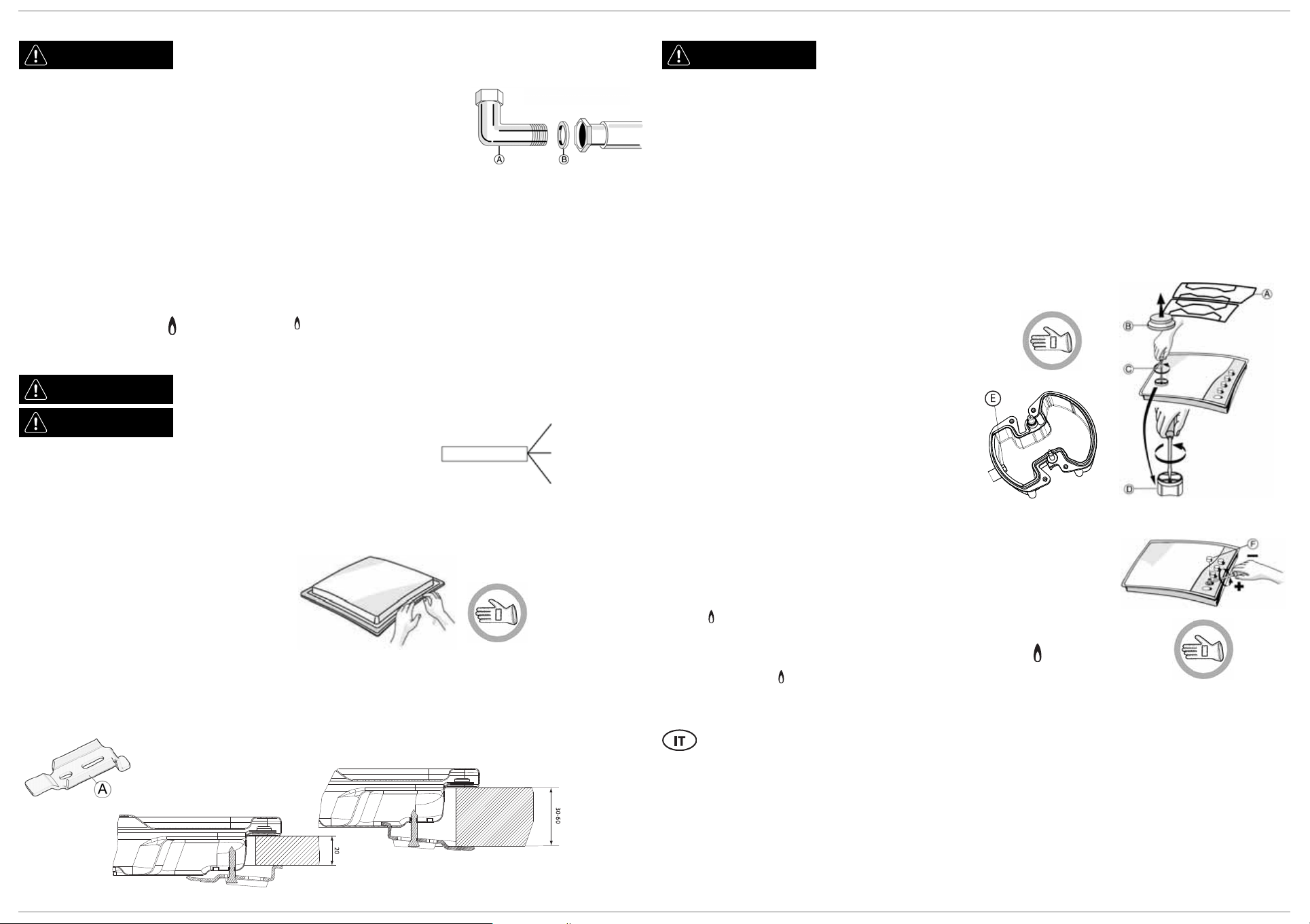

COLLEGAMENTO GAS

CONNESSIONE ALLA RETE ELETTRICA

IMPORTANTE: i dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetta matricola.

MONTAGGIO

ADATTAMENTO AI DIVERSI TIPI DI GAS

In caso di utilizzo con un gas diverso da quello indicato sulla targhetta matricola e sull’etichetta informativa posta sulla parte

superiore del piano, è necessario sostituire gli iniettori.

La targhetta informativa va rimossa e conservata insieme al libretto istruzioni.

Utilizzare regolatori di pressione idonei alla pressione del gas indicata nelle istruzioni.

• Per la sostituzione degli iniettori, rivolgersi al Servizio Assistenza o ad un tecnico qualificato.

• Gli iniettori non forniti a corredo vanno richiesti al Servizio Assistenza.

• Regolare i minimi dei rubinetti.

NOTA: con i gas di petrolio liquefatto (G30/G31) la vite di regolazione del minimo (by-pass) deve essere avvitata a

fondo.

IMPORTANTE: se si dovesse verificare una progressiva difficoltà nella rotazione delle manopole dei bruciatori,

chiamare il Centro di assistenza tecnica autorizzato che provvederà alla sostituzione del rubinetto.

SOSTITUZIONE DEGLI INIETTORI (per il tipo vedere tabella nelle istruzioni)

REGOLAZIONE DEL MINIMO DEI RUBINETTI

RIFERIMENTI ALLE NORMATIVE NAZIONALI

Collegamento all’alimentazione del gas

Prima di procedere al collegamento dell’apparecchio, accertarsi che l’impianto di alimentazione sia conforme alle norme

UNI-CIG 7129 e UNI CIG 7131.

Allacciamento al gas

Per il collegamento dell’apparecchio alla rete del gas o bombola, utilizzare il tubo metallico rigido di rame o acciaio con relativi

raccordi conformi alla norma UNI-CIG 7129, oppure il tubo flessibile in inox con parete continua conforme alla norma

UNI-CIG 9891.

I tubi metallici flessibili devono avere una lunghezza massima di 2 m.

I regolatori di pressione da utilizzare devono essere conformi alla norma UNI EN 12864 per gas in bombola e UNI EN 88 per

gas canalizzati (metano di rete).

AVVERTENZA

Questa operazione deve essere eseguita da un tecnico qualificato.

• Il sistema di erogazione del gas deve essere conforme alle norme locali.

• Per specifici regolamenti locali per alcuni paesi, consultare il paragrafo “Riferimenti

alle normative nazionali”. In caso di assenza di informazioni riguardanti il Paese

desiderato, richiedere maggiori dettagli al vostro installatore.

• Il collegamento del piano cottura alla rete di erogazione del gas o alla bombola del

gas deve essere eseguito mediante un tubo rigido di rame o di acciaio con i

raccordi conformi alle norme locali, oppure mediante un tubo flessibile di acciaio

inox con superficie continua conforme alle normative locali. Interporre la

guarnizione (B) nell’attacco a gomito. La lunghezza massima del tubo è 2 m.

• PER IL BELGIO: sostituire l’attacco a gomito (A) dell’apparecchio con quello in

dotazione (se presente).

IMPORTANTE: nel caso si utilizzi un tubo flessibile in acciaio inox, questo dovrà

essere installato in maniera tale che non possa entrare in contatto con una parte

mobile del mobilio, ma passi in un punto libero da ingombri e possa essere

ispezionato su tutta la lunghezza.

• Dopo il collegamento all’alimentazione gas, verificare con una soluzione di acqua

saponata che non vi siano perdite. Con i bruciatori accesi, ruotare le manopole

dalla posizione massima alla posizione minima per verificare la stabilità della

fiamma.

AVVERTENZA

Questa operazione deve essere eseguita da un tecnico qualificato.

AVVERTENZA

• I collegamenti elettrici devono essere

conformi alle norme locali.

• La messa a terra dell’apparecchio è

obbligatoria per legge.

• Non utilizzare prolunghe.

Dopo aver pulito la superficie perimetrale,

applicare al piano la guarnizione in dotazione

come mostrato in figura.

Posizionare il piano all’interno dell’apertura praticata secondo le dimensioni indicate nelle istruzioni.

NOTA: il cavo di alimentazione deve essere sufficientemente lungo da permetterne l’estrazione dall’alto.

Per bloccare il piano di cottura, utilizzare le staffe (A) in dotazione. Posizionare le staffe in corrispondenza dei fori evidenziati

dalla freccia stampigliata sul fondo del piano e fissarle con le apposite viti in modo da adattarle allo spessore del top (vedi

figure seguenti).

L

N

Terra

(giallo/verde)

Top 20 mm

Top 30–60 mm

AVVERTENZA

Questa operazione deve essere eseguita da un tecnico qualificato.

• Togliere le griglie (A).

• Sfilare i corpi bruciatori (B).

• Con una chiave a tubo della dimensione appropriata,

svitare l’iniettore (C) da sostituire.

• Sostituirlo con l’iniettore previsto per il nuovo tipo di

gas.

• Rimontare l’iniettore in (D).

• Se si dispone di un bruciatore a corona multipla,

utilizzare una chiave a T per sostituire l’iniettore (E).

Prima di installare il piano cottura, ricordarsi di applicare la

targhetta taratura gas fornita con gli iniettori di ricambio, in

modo che copra le informazioni già presenti.

Per garantire una corretta regolazione del minimo, rimuovere la manopola e intervenire

sulla vite presente sul rubinetto come segue:

• avvitare la vite per ridurre l’altezza della fiamma (-);

• allentare la vite per aumentare l’altezza della fiamma (+).

La regolazione deve essere eseguita con il rubinetto nella posizione di minimo (fiamma

piccola) .

• Non occorre regolare l’aria primaria dei bruciatori.

• Con i bruciatori accesi, ruotare le manopole dalla posizione massima alla

posizione minima per verificare la stabilità della fiamma.

Terminata la regolazione, ripristinare i sigilli con ceralacca o materiale equivalente.
