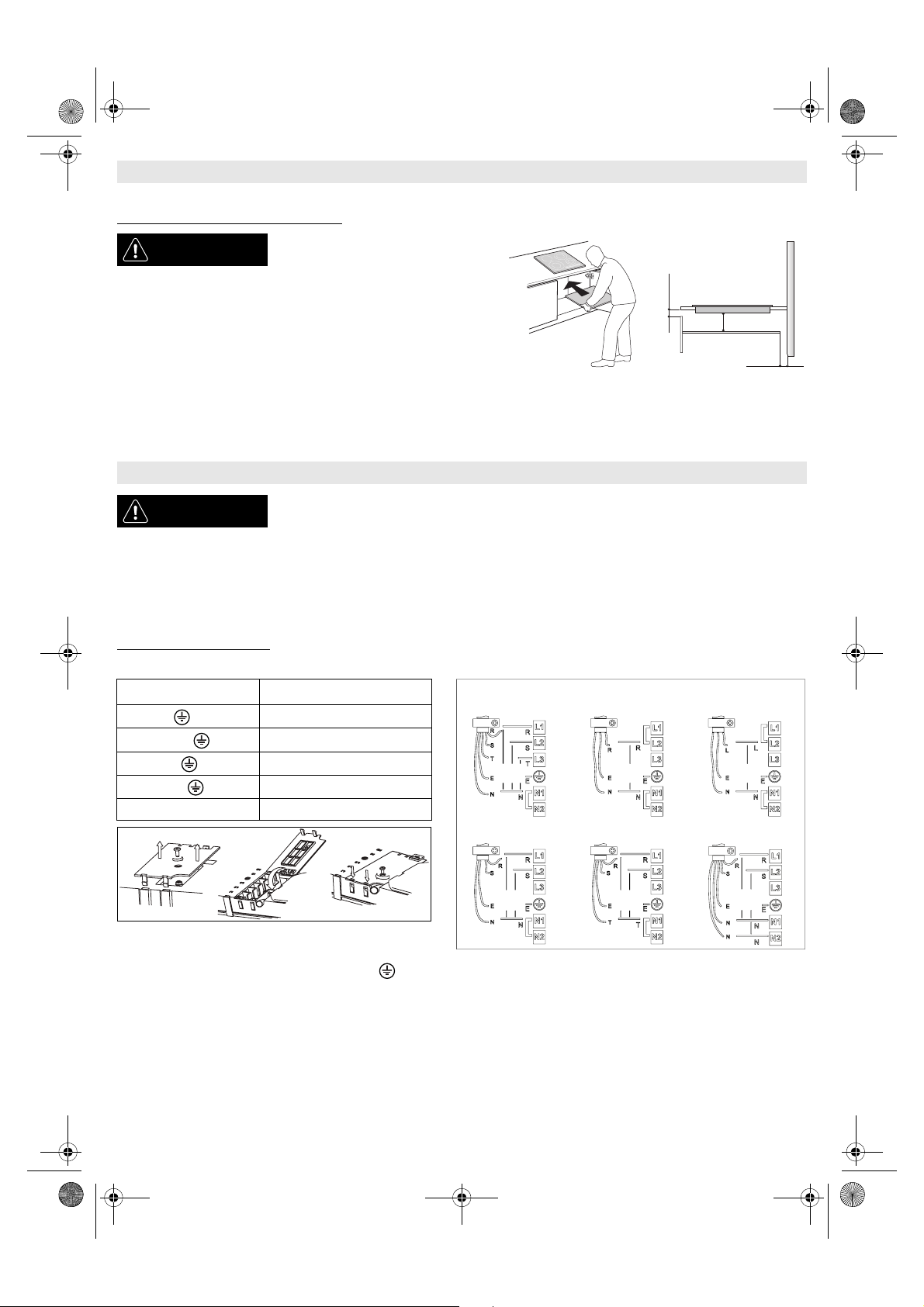

IT54

Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti.

PREDISPOSIZIONE DEL MOBILE PER INCASSO

Connessione alla morsettiera

Per il collegamento elettrico servirsi di un cavo ditipo H05RR-F come da tabella sotto.

Collegare il cavo di terra giallo/verde al terminale con simbolo .

Il suddetto cavo deve essere più lungo degli altri.

1. Rimuovere il coperchio morsettiera (A) svitando la vite ed inserire il coperchio nella cerniera (B) della morsettiera.

2. Spelare circa. 70 mm di guaina dal cavo di alimentazione elettrica.

3. Spelare circa. 10 mm di guaina dai conduttori. Inserire il cavo di alimentazione nel fissacavo e collegare i fili alla morsettiera come indicato nello schema di

collegamento posizionato vicino alla morsettiera.

4. Fissare il cavo di alimentazione con il fissacavo.

5. Chiudere il coperchio (C) ed avvitarlo sulla morsettiera con la vite rimossa - punto (1).

Ad ogni collegamento all’alimentazione di rete il piano cottura effettua un controllo automatico per alcuni secondi.

In caso il piano fosse già provvisto di cavo di alimentazione, seguire istruzioni sulla traghetta attaccata al cavo di alimentazione. Effettuare il collegamento a rete fissa

tramite un selezionatore multipolare con distanza minima tra i contatti di 3 mm.

INSTALLAZIONE

AVVERTENZA

- Installare un pannello separatore sotto il

piano cottura.

- La parte inferiore del prodotto non deve

essere accessibile dopo l’installazione.

- Nel caso di installazione di un forno

sottopiano, non interporre il pannello

separatore.

• La distanza tra parte inferiore dell’apparecchio e il pannello divisorio deve rispettare

le dimesioni riportate in figura.

• Per un corretto funzionamento del prodotto non ostruire l’apertura minima tra piano

di lavoro e il lato superiore del piano del mobile.

• Eseguire tutti i lavori di taglio del mobile prima di inserire il piano cottura e

rimuovere accuratamente trucioli o residui di segatura.

CONNESSIONE ALLA RETE ELETTRICA

AVVERTENZA

- Scollegare l’apparecchio dalla rete elettrica.

- L’installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme

vigenti in materia d’installazione e sicurezza.

- Il costruttore declina ogni responsabilità a persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo.

- Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro.

- Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo dell’apparecchio corrisponda a quella dell’abitazione in cui

verrà installato.

- Non utilizzare prolunghe.

Conduttori Quantità x dimensione

230 V ~ +

3 x 4 mm

230-240 V ~ +

3 x 4 mm

(solo Australia)

230 V 3 ~ +

4 x 1,5 mm

400 V 3N ~ +

5 x 1,5 mm

400 V 2N ~ +

4 x 1,5 mm

min 5

min 20

min 5

400 V 3N ~ 230 V ~

230-240 V ~ (solo Australia)

230 V ~ (solo UK)

400 V 2N ~ 230 V 3 ~ (solo Belgio) 400 V 2N ~ (solo NL)

230 V

CBA

31901498.book Page 54 Thursday, June 25, 2009 7:59 PM
