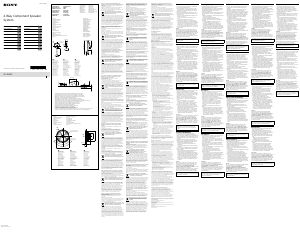

Manuale Sony XS-162GS Altoparlante per auto

Hai bisogno di un manuale per il tuo Sony XS-162GS Altoparlante per auto? Di seguito è possibile visualizzare e scaricare gratuitamente il manuale in PDF in italiano. Questo prodotto attualmente ha 0 domande frequenti, 0 commenti e ha 0 voti. Se questo non è il manuale che desideri, contattaci.

Il tuo prodotto è difettoso e il manuale non fornisce alcuna soluzione? Rivolgiti a un Repair Café per il servizio di riparazione gratuita.

Manuale

Woofer / Haut-parleur de graves / Altavoz de graves / Tieftöner / Bashögtalare / Woofer / Altofalante de graves /

Woofer / Głośnik niskotonowy / Difuzor frecvenţe joase / Woofer / Bassokaiutin / Basshøyttaler /

Hloubkový reproduktor / Mélynyomó / Basový reproduktor / Високоговорител за ниски честоти / Woofer

Mark the 4 bolt holes and make them 3.2 mm (

in) in diameter.

Marquez les 4 orifices des boulons et percez des trous de 3,2 mm (

po) de diamètre.

Marque los orificios de los 4 pernos y hágalos de 3,2 mm de diámetro.

Markieren Sie die 4 Schraubenlöcher und bohren Sie Löcher mit 3,2 mm Durchmesser.

Markera de 4 skruvhålen och gör dem 3,2 mm i diameter.

Markeer de 4 schroefgaten en boor gaten met een diameter van 3,2 mm.

Marque o sítio dos furos para os 4 parafusos. Faça os furos com 3,2 mm de diâmetro.

Contrassegnare i 4 fori dei bulloni e praticare fori di 3,2 mm di diametro.

Zaznacz 4 otwory na wkręty o średnicy 3,2 mm.

Marcaţi găurile pentru cele 4 şuruburi şi găuriţi cu un diametru de 3,2 mm.

Marker de 4 bolthuller, og bor dem med en diameter på 3,2 mm.

Merkitse 4 ruuvinreikää ja tee niistä halkaisijaltaan 3,2 mm.

Merk de 4 boltehullene og gjør dem 3,2 mm i diameter.

Označte 4 otvory pro šrouby a vyvrtejte je s průměrem 3,2 mm.

Jelölje ki a 4 furat helyét, és készítse el a 3,2 mm átmérőjű furatokat.

Vyznačte si 4 otvory pre skrutky a urobte ich s priemerom 3,2 mm.

Маркирайте 4-те отвора за болтовете и ги направете с диаметър 3,2 mm.

Σημειώστε τις 4 οπές βιδών και κάντε τις οπές με διάμετρο 3,2 mm.

Unit: mm (in)

Unité: mm (po)

Unidad: mm

Einheit: mm

Enhet: mm

Eenheid: mm

Unidade: mm

Unità: mm

Jednostka: mm

Unitate: mm

Enhed: mm

Yksikkö: mm

Enhet: mm

Jednotka: mm

Mértékegység: mm

Jednotka: mm

Мерна единица: mm

Μονάδα: mm

Door panel

Panneau de la portière

Panel de la puerta

Türverkleidung

Dörrpanel

Deurpaneel

Painel da porta

Pannello della portiera

Panel drzwi

Panoul uşii

Dørpanel

Ovipaneeli

Dørpanel

Panel dveří

Ajtópanel

Dverový panel

Панел на вратата

Πάνελ θύρας

ø 128 (5

)

ø 3.2 (

)







Connections / Connexions / Conexiones / Anschluss / Anslutningar / Aansluitingen / Ligações /Collegamenti /

Połączenia / Conexiuni / Tilslutninger / Liitännät / Tilkoblinger / Připojení / Csatlakozások / Zapojenie / Връзки /

Συνδέσεις

Woofer (Left)

Haut-parleur de graves (Gauche)

Altavoz de graves (Izquierdo)

Tieftöner (Links)

Bashögtalare (Vänster)

Woofer (Links)

Altofalante de graves (Esquerdo)

Woofer (Sinistra)

Głośnik niskotonowy (Lewy)

Difuzor frecvenţe joase (Stânga)

Woofer (Venstre)

Bassokaiutin (Vasen)

Basshøyttaler (Venstre)

Hloubkový reproduktor (Vlevo)

Mélynyomó (Bal)

Basový reproduktor (Ľavý)

Високоговорител за ниски честоти (Ляв)

Woofer (Αριστερά)

Woofer (Right)

Haut-parleur de graves (Droit)

Altavoz de graves (Derecho)

Tieftöner (Rechts)

Bashögtalare (Höger)

Woofer (Rechts)

Altofalante de graves (Direito)

Woofer (Destra)

Głośnik niskotonowy (Prawy)

Difuzor frecvenţe joase (Dreapta)

Woofer (Højre)

Bassokaiutin (Oikea)

Basshøyttaler (Høyre)

Hloubkový reproduktor (Vpravo)

Mélynyomó (Jobb)

Basový reproduktor (Pravý)

Високоговорител за ниски честоти (Десен)

Woofer (Δεξιά)

Tweeter (Left)

Haut-parleur d’aigus (Gauche)

Altavoz de agudos (Izquierdo)

Hochtöner (Links)

Diskanthögtalare (Vänster)

Tweeter (Links)

Altofalante de agudos (Esquerdo)

Tweeter (Sinistra)

Głośnik wysokotonowy (Lewy)

Difuzor de înalte (Stânga)

Tweeter (Venstre)

Diskantti (Vasen)

Diskanthøyttaler (Venstre)

Výškový reproduktor (Vlevo)

Csipogó (Bal)

Výškový reproduktor (Ľavý)

Високоговорител за високи честоти (Ляв)

Tweeter (Αριστερά)

Tweeter (Right)

Haut-parleur d’aigus (Droit)

Altavoz de agudos (Derecho)

Hochtöner (Rechts)

Diskanthögtalare (Höger)

Tweeter (Rechts)

Altofalante de agudos (Direito)

Tweeter (Destra)

Głośnik wysokotonowy (Prawy)

Difuzor de înalte (Dreapta)

Tweeter (Højre)

Diskantti (Oikea)

Diskanthøyttaler (Høyre)

Výškový reproduktor (Vpravo)

Csipogó (Jobb)

Výškový reproduktor (Pravý)

Високоговорител за високи честоти (Десен)

Tweeter (Δεξιά)

Striped cable

Câble rayé

Cable rayado

Gestreiftes Kabel

Randig sladd

Gestreepte kabel

Cabo listrado

Cavo rigato

Przewód w paski

Cablu cu dungi

Stribet kabel

Raidallinen johto

Stripete kabel

Proužkovaný kabel

Csíkos kábel

Kábel s prúžkom

Кабел с ивици

Ριγέ καλώδιο

Striped cable

Câble rayé

Cable rayado

Gestreiftes Kabel

Randig sladd

Gestreepte kabel

Cabo listrado

Cavo rigato

Przewód w paski

Cablu cu dungi

Stribet kabel

Raidallinen johto

Stripete kabel

Proužkovaný kabel

Csíkos kábel

Kábel s prúžkom

Кабел с ивици

Ριγέ καλώδιο

Car audio

Autoradio

Sistema de audio de automóvil

Autostereoanlage

Bilstereo

Audiosysteem voor auto

Rádio do automóvel

Autoradio

Samochowy zestaw audio

Sistemul audio al vehiculului

Bilens stereoanlæg

Autostereo

Stereoanlegg

Audiosystém vozidla

Autóaudió

Autorádio

Аудиоустройство за автомобил

Ηχοσύστημα αυτοκινήτου

SPEAKER

OUTPUT

Tweeter / Haut-parleur d’aigus / Altavoz de agudos / Hochtöner / Diskanthögtalare / Tweeter /

Altofalante de agudos / Tweeter / Głośnik wysokotonowy / Difuzor de înalte / Tweeter / Diskantti /

Diskanthøyttaler / Výškový reproduktor / Csipogó / Výškový reproduktor / Високоговорител за високи честоти /

Tweeter

Example / Exemple / Ejemplo / Beispiel / Exempel / Voorbeeld / Exemplo / Esempio / Przykład / Exemplu /

Eksempel / Esimerkki / Eksempel / Příklad / Példa / Príklad / Пример / Παράδειγμα





Remove the inside door panel.

Retirez le panneau intérieur de la portière.

Extraiga el panel de la cubierta interior.

Nehmen Sie die Innenabdeckung der Tür ab.

Ta bort insidan på dörren.

Verwijder het binnenste deurpaneel.

Retire o painel do lado de dentro da porta.

Rimuovere il pannello interno della portiera.

Zdejmij panel wewnętrzny drzwi.

Scoateţi panoul dinspre interior al uşii.

Fjern panelet på indersiden af døren.

Irrota oven sisäpaneeli.

Fjern det indre dørpanelet.

Odstraňte vnitřní panel dveří.

Távolítsa el a belső ajtópanelt.

Odmontujte vnútorný panel dverí.

Отстранете вътрешния панел на вратата.

Αφαιρέστε το εσωτερικό πάνελ της θύρας.

ø 45 (1

)

Unit: mm (in)

Unité: mm (po)

Unidad: mm

Einheit: mm

Enhet: mm

Eenheid: mm

Unidade: mm

Unità: mm

Jednostka: mm

Unitate: mm

Enhed: mm

Yksikkö: mm

Enhet: mm

Jednotka: mm

Mértékegység: mm

Jednotka: mm

Мерна единица: mm

Μονάδα: mm

Decide the method to mount the unit depending on the type of the car and the installation location.

Choisissez la méthode à utiliser pour monter l’appareil selon le type de voiture et l’emplacement de montage choisi.

Escoja el método para instalar la unidad según el tipo de automóvil y el lugar de instalación.

Wählen Sie die Montageart je nach Fahrzeugtyp und Montageposition aus.

Välj monteringssätt efter vad som är lämpligt för bilen och platsen du utför monteringen.

Kies de inbouwmethode volgens het type auto en de inbouwpositie.

Escolha o método de montagem do aparelho de acordo com o tipo de veículo e o local de instalação.

Decidere il metodo di montaggio dell’apparecchio in base al tipo di automobile e alla posizione di installazione.

Wybierz metodę montażu głośnika w zależności od typu samochodu i położenia instalacji.

Decideţi asupra metodei de montaj al unităţii în funcţie de tipul vehiculului şi de amplasamentul de instalare.

Beslut dig for en monteringsmetode afhængigt af biltype og installationssted.

Päätä laitteen asennustapa auton tyypin ja asennuspaikan mukaan.

Bestem enhetens monteringsmetode avhengig av type bil og hvor enheten skal installeres.

Vyberte způsob instalace jednotky v závislosti na typu vozidla a místě instalace.

Az autó típusától függően döntse el a beszerelés módját és a helyét.

Vyberte spôsob montáže jednotky podľa typu vozidla a miesta inštalácie.

Изберете метода за монтаж на модула в зависимост от типа на автомобила и местоположението на монтажа.

Αποφασίστε τη μέθοδο τοποθέτησης της μονάδας ανάλογα με τον τύπο του αυτοκινήτου και το σημείο τοποθέτησης.





















Před montáží

Pro montáž hloubkového reproduktoru je nutná hloubka

alespoň 46,3 mm. Změřte hloubku prostoru, kam budete

instalovat reproduktor, a ujistěte se, že reproduktor

nebude překážet žádným jiným součástem vozidla. Při

volbě místa pro montáž mějte na paměti toto:

• Ujistěte se, že nic nepřekáží okolo místa instalace ve

dveřích (předních nebo zadních), kam budete instalovat

reproduktor.

• Ve vnitřním panelu dveří (předních nebo zadních) již

může být vyříznutý otvor pro montáž. V takovém

případě je nutné upravit jen desku.

• Pokud budete tento reproduktorový systém instalovat

do dveří (předních nebo zadních), ujistěte se, že

konstrukce ani magnet nepřekáží žádným jiným

vnitřním dílům, například mechanizmu oken ve dveřích

(při otevírání a zavírání okna) atd.

Současně se ujistěte, že se mřížka reproduktoru

nedotýká žádných vnitřních součástí, jako jsou kliky

oken, kliky dveří, opěrky, kapsy ve dveřích, lampičky,

sedadla atd.

• Vhodné místo pro instalaci výškových reproduktorů se

liší v závislosti na typu vozidla. Zvolte umístění vhodné

pro vaše vozidlo.

Beszerelés előtt

A mélynyomó beszereléséhez legalább 46,3 mm

mélységre van szükség. Mérje meg annak a területnek a

mélységét ahova be kívánja szerelni a hangszórót, és

biztosítsa, hogy a hangszóró ne akadályozza az autó más

alkatrészeit. A beszerelési hely kiválasztásakor vegye

figyelembe a következőket:

• Biztosítsa, hogy semmi ne legyen útban az ajtón (első

vagy hátsó) lévő beszerelési helynél, ahova a

hangszórót kívánja beszerelni.

• Lehetséges, hogy az ajtó (első vagy hátsó) belső

paneljén már ki van vágva a beszerelőnyílás. Ebben az

esetben csak a lemezt kell módosítania.

• Ha ezt a hangszórórendszert az ajtóba (első vagy hátsó)

kívánja beszerelni, biztosítsa, hogy a hangszóró

kivezetései, a kerete, vagy a mágnese ne ütközzenek az

olyan belső alkatrészekkel, mint az ajtóban lévő

ablakmozgató mechanika (az ablak nyitásakor vagy

zárásakor) stb.

Szintén biztosítsa, hogy a hangszóró rácsa ne érjen

hozzá az olyan belső szerelvényekhez, mint az

ablakemelő karok, ajtófogantyúk, kartámasztok,

ajtózsebek, lámpák, vagy ülések stb.

• A csipogók számára alkalmas beszerelési hely

autótípusonként változik. Válasszon ki egy olyan helyet,

amely megfelel az autójához.

Pred montážou

Na montáž basového reproduktora je potrebná hĺbka

najmenej 46,3 mm. Odmerajte hĺbku miesta, v ktorom

chcete reproduktor inštalovať, a uistite sa, že reproduktor

neprekáža iným komponentom vozidla. Pri výbere miesta

montáže majte na pamäti nasledujúce skutočnosti:

• Presvedčte sa, či nič neprekáža v okolí miesta

upevnenia vo dverách (predných alebo zadných).

• Je možné, že montážny otvor na vnútornom paneli

dverí (predných alebo zadných) je už vyrezaný. V takom

prípade stačí upraviť iba dosku.

• Ak chcete túto reproduktorovú sústavu namontovať do

dverí (predných alebo zadných), uistite sa, že svorky

reproduktorov, rám alebo magnet nezasahujú do

žiadnych vnútorných častí, ako je napríklad okenný

mechanizmus vo dverách (pri otváraní a zatváraní

okna), atď.

Dbajte tiež na to, aby sa mriežka reproduktora

nedotýkala žiadneho vnútorného príslušenstva, ako sú

napríklad kľučky okien, kľučky dverí, lakťové opierky,

dverové priehradky, žiarovky alebo sedadlá atď.

• Vhodné umiestnenie výškových reproduktorov závisí od

typu vozidla. Zvoľte si také miesto, ktoré vyhovuje

vášmu vozidlu.

Преди монтаж

Нужна е дълбочина от поне 46,3 mm, за да се монтира

високоговорителят за ниски честоти. Измерете

дълбочината на зоната, където ще монтирате

високоговорителя, и се уверете, че няма да пречи на

други детайли на автомобила. Имайте предвид

посоченото по-долу, когато избирате местоположение

за монтаж:

• Уверете се, че няма препятствия около зоната за

монтаж на вратата (предна или задна), където ще

монтирате високоговорителя.

• Възможно е вече да има изрязан отвор за монтаж

на вътрешния панел на вратата (предна или задна).

В такъв случай трябва да направите промени само

по таблото.

• Ако ще монтирате тази система високоговорители

във вратата (предна или задна), се уверете, че

клемите на високоговорителите, рамката или

магнитът не пречат на каквито и да било вътрешни

части, като например механизма за прозореца във

вратата (когато отваряте или затваряте прозореца) и

др.

Уверете се също, че решетките на

високоговорителите не допират вътрешни

елементи, като например лостовете за прозорците,

дръжките на вратите, подлакътници, джобове на

вратите, лампи или седалки, както и др.

• Подходящото място за монтаж на

високоговорителите за високи честоти варира в

зависимост от типа на автомобила. Изберете място,

което е подходящо за вашия автомобил.

Πριν από την τοποθέτηση

Για την τοποθέτηση του woofer απαιτείται βάθος

τουλάχιστον 46,3 mm. Μετρήστε το βάθος του σημείου

όπου πρόκειται να τοποθετήσετε το ηχείο και

βεβαιωθείτε ότι το ηχείο δεν εμποδίζει κάποιο άλλο

εξάρτημα του αυτοκινήτου. Όταν επιλέγετε το σημείο

τοποθέτησης λάβετε υπόψη τα παρακάτω:

• Βεβαιωθείτε ότι δεν υπάρχουν εμπόδια γύρω από το

σημείο τοποθέτησης επί της θύρας (εμπρός ή πίσω)

στην οποία πρόκειται να τοποθετήσετε το ηχείο.

• Ενδέχεται να υπάρχει ήδη η οπή για την τοποθέτηση

στο εσωτερικό πάνελ της θύρας (εμπρός ή πίσω). Σε

αυτήν την περίπτωση χρειάζεται να τροποποιήσετε

μόνο τον πίνακα.

• Εάν πρόκειται να τοποθετήσετε αυτό το σύστημα

ηχείων στην πόρτα (μπροστά ή πίσω), βεβαιωθείτε ότι

οι ακροδέκτες των ηχείων, του πλαισίου ή του

μαγνήτη δεν εμποδίζουν τυχόν εσωτερικά

εξαρτήματα, όπως τον μηχανισμό του παραθύρου της

θύρας (όταν ανοίγετε ή κλείνετε το παράθυρο), κ.λπ.

Βεβαιωθείτε επίσης ότι η γρίλια του ηχείου δεν

ακουμπά σε τυχόν εσωτερικά εξαρτήματα, όπως για

παράδειγμα τις μανιβέλες των παραθύρων, τα

χερούλια θυρών, τα στηρίγματα βραχιόνων, τις θήκες

θυρών αυτοκινήτου, τις λυχνίες ή τα καθίσματα κ.λπ.

• Το κατάλληλο σημείο τοποθέτησης για τα tweeter

διαφέρει ανάλογα με τον τύπο του αυτοκινήτου.

Διαλέξτε το σημείο που ταιριάζει στο αυτοκίνητό σας.

Mounting / Montage / Montaje / Montage / Montering / Montage / Montagem /

Montaggio / Montaż / Montaj / Montering / Asennus / Montering / Montáž /

Beszerelés / Montáž / Монтаж / Τοποθέτηση

Before mounting

A depth of at least 46.3 mm (1

in) is required to mount

the woofer. Measure the depth of the area where you are

to mount the speaker, and ensure that the speaker is not

obstructing any other components of the car. Keep the

followings in mind when choosing a mounting location:

• Make sure that nothing is obstructing around the

mounting location of the door (front or rear) where you

are to mount the speaker.

• A hole for mounting may already be cut out of the inner

panel of the door (front or rear). In this case, you need

to modify the board only.

• If you are to mount this speaker system in the door

(front or rear), make sure that the speaker terminals,

frame or magnet do not interfere with any inner parts,

such as the window mechanism in the door (when you

open or close the window), etc.

Also make sure that the speaker grille does not touch

any inner fittings, such as the window cranks, door

handles, arm rests, door pockets, lamps or seats etc.

• The suitable mounting location for the tweeters varies

depending on the type of car. Choose a location that

suits your car.

Avant le montage

Le montage du haut-parleur de graves nécessite une

profondeur d’au moins 46,3 mm (1

po). Mesurez la

profondeur de l’emplacement où vous souhaitez monter

le haut-parleur, puis assurez-vous que le haut-parleur ne

gène en rien les autres composants du véhicule. Prenez

en considération les points suivants lors du choix de

l’emplacement de montage:

• Assurez-vous qu’aucun objet ne gène à proximité de

l’emplacement de montage de la portière (avant ou

arrière) où vous envisagez de monter le haut-parleur.

• Il est possible qu’un trou ait déjà été découpé dans le

panneau intérieur de la portière (avant ou arrière). Dans

ce cas, il vous suffit de modifier le panneau.

• Si vous envisagez de monter ce système de haut-

parleur dans la portière (avant ou arrière), assurez-vous

que les bornes, le cadre ou les aimants du haut-parleur

ne sont pas en contact avec des pièces internes, telles

que la crémaillère de la vitre dans la portière (lorsque

vous ouvrez ou fermez la vitre), etc.

Assurez-vous également que la grille du haut-parleur

n’entre pas en contact avec des éléments internes, tels

que les manivelles de lève-glace, les poignées de

portières, les accoudoirs, les vide-poches, les lampes ou

les sièges, etc.

• Le bon emplacement de montage des haut-parleurs

d’aigus dépend du type de voiture. Choisissez un

emplacement s’adaptant à la conception de votre

voiture.

Antes del montaje

Debe existir una profundidad de 46,3 mm como mínimo

para instalar el altavoz de graves. Mida la profundidad del

lugar donde desea montar el altavoz y compruebe que el

altavoz no obstruya ningún componente del automóvil.

Antes de elegir el lugar de montaje, se debe tener en

cuenta lo siguiente:

• Asegúrese de que no haya ningún obstáculo en el lugar

de montaje de la puerta (delantera o trasera) donde

desea montar el altavoz.

• Es posible que ya exista un orificio de montaje en el

panel interior de la puerta (delantera o trasera). En este

caso, sólo debe modificar el salpicadero.

• Si desea montar este sistema de altavoces en la puerta

(delantera o trasera), asegúrese de que los terminales

del altavoz, el marco o el imán no interfieren con los

componentes interiores como, por ejemplo, el

mecanismo de la ventanilla en la puerta (al abrir o

cerrar la ventanilla), etc.

Asegúrese también de que la rejilla del altavoz no esté

en contacto con accesorios interiores como, por

ejemplo, los picaportes de las ventanillas y puertas, los

reposabrazos, los compartimentos para guardar objetos

situados en las puertas, las luces o los asientos etc.

• El lugar apropiado para la instalación de los altavoces

de agudos varía según el tipo de automóvil. Escoja el

lugar que mejor se adecue a su automóvil.

Vor der Montage

Für eine versenkte Montage ist eine Einbautiefe von

mindestens 46,3 mm erforderlich. Messen Sie die Tiefe an

der Stelle, an der der Lautsprecher montiert werden soll,

und vergewissern Sie sich, dass der Lautsprecher keine

anderen Fahrzeugteile blockiert. Beachten Sie bitte

Folgendes, wenn Sie die Montagestelle festlegen:

• Achten Sie darauf, dass nichts die Montageposition in

der Tür (vorne oder hinten), an der Sie den Lautsprecher

anbringen wollen, blockiert.

• In der Innenverkleidung der Tür (vorn oder hinten)

befindet sich möglicherweise bereits eine Aussparung

für die Montage. In diesem Fall brauchen Sie nur die

Platte anzupassen.

• Wenn Sie dieses Lautsprechersystem in der Tür (vorne

oder hinten) montieren, achten Sie darauf, dass die

Lautsprecheranschlüsse, die Rahmen bzw. die

Magneten keine Teile im Fahrzeuginneren blockieren,

wie zum Beispiel den Hubmechanismus in der Tür zum

Öffnen und Schließen des Fensters usw.

Achten Sie außerdem darauf, dass das

Lautsprechergitter keine Teile der Innenausstattung wie

Fensterkurbeln, Türgriffe, Armlehnen, Ablagen in der

Tür, Lampen, Sitze usw. berührt.

• Die für die Hochtöner am besten geeignete

Montageposition hängt vom Fahrzeugtyp ab. Wählen

Sie je nach Fahrzeugtyp eine geeignete

Montageposition.

Innan du monterar

För en jämn och slät montering krävs ett djup på minst

46,3 mm. Mät ut djupet där du tänker montera högtalaren

och se till att den inte kommer i vägen för några andra

komponenter i bilen. Tänk på följande när du väljer

monteringsplats:

• Se till att det inte finns några hinder på dörren (främre

eller bakre) runt den plats där du tänker montera

högtalaren.

• I vissa fall finns det redan ett hål förberett för högtalare

i dörrens (främre eller bakre) innerpanel. I så fall

behöver du bara se till att urtaget passar högtalaren.

• Om du tänker montera det här högtalarsystemet i

dörren (framdörr eller bakdörr), måste du se till att

högtalarterminalerna, ramen och magneten inte

kommer i vägen för några delar inne i dörren, t.ex.

fönstermekanismen (när du öppnar eller stänger

fönstret) eller liknande.

Se också till att inte högtalargallret kommer i vägen för

några delar av inredningen, t.ex. fönstervevar,

dörrhandtag, armstöd, dörrfickor, lampor, säten eller

liknande.

• Var diskanthögtalarna monteras bäst beror på vilken

typ av bil det är fråga om. Välj en plats som är lämplig

med tanke på bilen.

Vóór de montage

Voor de montage is een inbouwdiepte van minimaal

46,3 mm vereist. Meet de diepte van het gebied waar u

de luidspreker wilt installeren en zorg dat de luidspreker

niet wordt geblokkeerd door andere onderdelen van de

auto. Houd rekening met de volgende punten als u een

montageplaats uitzoekt:

• Zorg ervoor dat er zich geen obstakels bevinden in de

buurt van de inbouwplaats in het portier (voor of

achter).

• In het binnenste paneel van het portier (voor of achter)

of de hoedenplank is mogelijk al een opening voor de

installatie gemaakt. In dit geval hoeft u alleen de plaat

aan te passen.

• Als u dit luidsprekersysteem wilt installeren in het

portier (voor of achter), moet u ervoor zorgen dat de

contactpunten, het frame en de magneet van de

luidspreker niet in contact komen met de onderdelen in

het portier, zoals het raammechanisme in het portier

(wanneer u het raam opent of sluit), enzovoort.

Zorg ook dat het luidsprekerrooster niet in contact komt

met onderdelen in de auto, zoals raamhendels,

portiergrepen, armsteunen, zijvakken in het portier,

lampen of stoelen, enzovoort.

• De geschikte inbouwplaats voor de tweeters hangt af

van het type auto. Kies een geschikte positie voor uw

auto.

Antes da montagem

Para montar a coluna de graves, é necessária uma

profundidade de pelo menos 46,3 mm. Meça a

profundidade da área onde quer montar a coluna e

verifique se não interfere com os outros componentes do

automóvel. Quando escolher um local para a montagem,

verifique o seguinte:

• Verifique se não existe nada na área circundante da

porta (da frente ou de trás) que interfira com o local de

montagem do altifalante.

• O painel interior da porta (da frente ou de trás) ou da

prateleira traseira pode já ter os furos de montagem

feitos. Nesse caso, só tem de modificar a placa.

• Se quiser montar este sistema de colunas na porta (da

frente ou de trás) do automóvel, verifique se os

terminais respectivos, a armação ou o íman não

interferem com nenhuma das peças do interior do

veículo, como o elevador do vidro da janela na porta

(quando fechar ou abrir a janela), etc.

Verifique também se a grelha da coluna não toca em

nenhuma das peças interiores, como os manípulos do

vidro, os puxadores das portas, os apoios para os

braços, as bolsas da porta, luzes, bancos, etc.

• O local adequado para montar os altofalante de agudos

varia com o tipo de veículo. Escolha um local adequado

para o seu carro.

Prima del montaggio

Per il montaggio a incasso è necessaria una profondità di

almeno 46,3 mm. Misurare la profondità dell’area in cui

verrà montato il diffusore e assicurarsi che quest’ultimo

non ostacoli nessun altro componente dell’auto. Per

scegliere la posizione di montaggio, tenere presente

quanto segue:

• Assicurarsi che non vi sia alcun ostacolo nel punto in cui

si desidera montare i diffusori nelle portiere (anteriori o

posteriori).

• È possibile che sia già presente un foro nel pannello

interno della portiera (anteriore o posteriore). In tal caso

è necessario modificare solamente la superficie.

• Se il sistema diffusori viene installato nella portiera

(anteriore o posteriore), accertarsi che i terminali, la

cornice o il magnete dei diffusori non interferiscano con

nessuna delle parti interne, quali il meccanismo dei

finestrini all’interno della portiera (se si apre o chiude il

finestrino) e così via.

Accertarsi inoltre che la griglia dei diffusori non entri in

contatto con nessun dispositivo interno, quali

manovelle dei finestrini, maniglie delle portiere,

braccioli, vani portaoggetti delle portiere, luci o sedili e

così via.

• La posizione di montaggio più adatta per i tweeter

varia in base al tipo di automobile. Scegliere una

posizione che si adatti alla propria automobile.

Przed rozpoczęciem montażu

Do montażu głośnika niskotonowego wymagana jest

głębokość co najmniej 46,3mm. W miejscu, w którym ma

zostać zamontowany głośnik, należy zmierzyć głębokość i

upewnić się, że głośnik nie będzie przeszkadzał w

działaniu innych elementów wyposażenia samochodu.

Wybierając miejsce montażu, należy pamiętać o

następujących czynnikach:

• Należy się upewnić, że nie ma żadnych przeszkód

wokół miejsca montażu w drzwiach (przednich lub

tylnych), w których ma zostać zainstalowany głośnik.

• Otwory montażowe w panelu wewnętrznym drzwi

(przednich lub tylnych) lub w tylnej półce mogą już być

wycięte. W takim wypadku należy tylko zmodyfikować

płytę.

• Jeśli zestaw głośnikowy ma zostać zainstalowany w

drzwiach (przednich lub tylnych), należy się upewnić, że

zaciski głośników, obudowa ani magnes nie kolidują z

żadnymi elementami wewnętrznymi, takimi jak

mechanizm otwierania okna w drzwiach (podczas

otwierania lub zamykania okna) itp.

Należy także upewnić się, że siatka głośnika nie dotyka

żadnych części wewnętrznych, takich jak korby do

opuszczania szyb, klamki drzwi, podłokietniki, kieszenie

w drzwiach, lampy lub siedzenia itp.

• Właściwe miejsce do zamontowania głośników

wysokotonowych zależy od typu samochodu. Należy

wybrać miejsce odpowiednie dla danego samochodu.

Înainte de montaj

Pentru montajul încastrat este necesară o adâncime de

cel puţin 46,3 mm. Măsuraţi adâncimea zonei în care

intenţionaţi să montaţi difuzorul şi asiguraţi-vă că

difuzorul nu obstrucţionează nicio altă componentă a

vehiculului. Reţineţi următoarele aspecte când alegeţi un

amplasament pentru montaj:

• Asiguraţi-vă că nu există obstrucţii în jurul

amplasamentului de montare din uşa (din faţă sau din

spate) în care montaţi difuzorul.

• Este posibil să fie deja decupată o gaură pentru montaj

pe panoul interior al uşii (din faţă sau din spate) sau în

etajera din spate. În acest caz, trebuie să modificaţi

numai placa.

• Dacă intenţionaţi să montaţi acest sistem de difuzoare

în uşă (din faţă sau din spate), asiguraţi-vă că bornele

difuzoarelor, rama sau magnetul nu interferează cu

nicio componentă internă, cum ar fi mecanismul

geamului din uşă (când închideţi sau când deschideţi

geamul) etc.

De asemenea, asiguraţi-vă că grila difuzorului nu atinge

niciun mecanism intern, precum macaraua geamului,

mânerele uşii, suportul de sprijin pentru braţ,

buzunarele uşii, becurile sau scaunele etc.

• Amplasamentul adecvat pentru montarea difuzoarelor

de înalte diferă în funcţie de tipul vehiculului. Alegeţi un

amplasament adecvat pentru vehiculul dumneavoastră.

Før montering

Der kræves en dybde på mindst 46,3 mm til montering af

wooferen. Mål dybden af det område, hvor højttaleren

skal monteres, og kontroller, at højttaleren ikke kommer

til at sidde i vejen for andre af bilens komponenter. Vær

opmærksom på følgende, når du vælger et

monteringssted:

• Kontroller, at intet blokeres omkring dørens (for- eller

bagdør) monteringssted, hvor højttaleren skal

monteres.

• Der kan allerede være skåret et hul ud i dørens (for-

eller bagdør) inderpanel til montering. I så fald skal du

kun ændre pladen.

• Hvis du monterer dette højttalersystem i døren (for-

eller bagdør), skal du kontrollere, at højttalerstikkene,

rammen eller magneten ikke obstruerer indvendige

dele som f.eks. vinduesmekanismen i døren (når du

åbner eller lukker vinduet) etc.

Kontroller også, at højttalergitteret ikke rører ved

indvendige beslag som f.eks. vindueshejs, dørhåndtag,

armlæn, dørlommer, lamper eller sæder etc.

• Det egnede monteringssted for diskanthøjttalerne

varierer afhængigt af biltype. Vælg en placering, der

passer til din bil.

Ennen asennusta

Bassokaiuttimen asennukseen tarvitaan vähintään 46,3

mm syvä tila. Mittaa kaiuttimen asennuspaikan syvyys ja

varmista, ettei kaiutin ole auton muiden auton osien

tiellä. Huomaa seuraavat asiat asennuspaikkaa

valittaessa:

• Varmista, ettei kaiuttimen asennuspaikan ympärillä

ovessa (edessä tai takana) ole mitään esteitä.

• Asennusaukko voi olla valmiiksi leikattuna oven

sisälevyssä (edessä tai takana). Tässä tapauksessa

ainoastaan asennuslevyä voidaan joutua hieman

muotoilemaan.

• Jos tämä kaiutinjärjestelmä asennetaan oveen (etu tai

taka), varmista, etteivät kaiuttimien liittimet, runko tai

magneetti ole auton minkään sisäosan, kuten oven

ikkunamekanismin (kun ikkuna avataan tai suljetaan) tai

vastaavan tiellä.

Varmista myös, ettei kaiuttimen ritilä koske auton

mihinkään sisäosaan, kuten ikkuna- tai ovikahvoihin,

kyynärtukiin, ovitaskuihin, valaisimiin tai istuimiin jne.

• Diskanttikaiuttimien sopiva asennuspaikka vaihtelee

autotyypin mukaan. Valitse omaan autoosi parhaiten

sopiva asennuspaikka.

Før montering

En dybde på minst 46,3 mm kreves for å montere

basshøyttaleren. Mål dybden på området hvor du skal

montere høyttaleren, og sørg for at høyttaleren ikke

blokkerer andre deler av bilen. Husk følgende når du

velger et sted for montering:

• Sørg for at det ikke er hindringer rundt døren (front eller

bak) hvor du har tenkt å montere høyttaleren.

• Det kan allerede være et hull for montering i dørens

indre panel (front eller bak). I så fall trenger du bare

tilpasse platen.

• Hvis du skal montere dette høyttalersystemet i døren

(front eller bak), sørg for at høyttalerterminalene,

kabinettet og magneten ikke hindrer noen interne

deler, som vindusmekanismen i døren (når du åpner

eller lukker vinduet), osv.

Sørg også for at høyttalerristen ikke er i kontakt med

noen interne deler, som vindusveiver, dørhåndtak,

armstøtter, dørlommer, lamper, seter, osv.

• Riktig monteringssted for diskanthøyttalerne varierer

avhengig av type bil. Velg en plassering som passer

bilen din.

Parts list / Liste des pièces / Lista de componentes / Teileliste / Lista över medföljande delar / Onderdelenlijst /

Lista de peças / Elenco dei componenti / Spis części / Lista componentelor / Reservedelsliste / Osaluettelo /

Liste over deler / Seznam součástí / Alkatrészjegyzék / Zoznam súčastí / Списък на частите /

Κατάλογος ανταλλακτικών

   

(× 2) (× 2) (× 2) (× 2)

   

(× 2) ø 4

(× 8)

ø 3

(× 2)

Specifications

Speaker Separate type, 2 way:

Woofer 16.5 cm

in) cone type

Tweeter 2.0 cm (

in) dome

type

Short-term maximum power*

250W (Crossover network

connected)*

Rated power 40W (Crossover network

connected)*

CTA 2031 RMS Power 45W (Crossover network

connected)

Rated impedance 4 Ω

Output sound pressure level

89±2dB (1 W, 1 m)*

Effective frequency range 45Hz – 24000Hz*

Crossover frequency 5000Hz

Mass Woofer:

Approx. 580g (1 lb 5oz) per

speaker

Tweeter:

Approx. 45g (2oz) per speaker

Supplied accessories Parts for installation

Design and specifications are subject to change without notice.

“Short-term maximum power” may also be referred to as “Peak

Power”.

Testing Condition: IEC 60268-5 (2003-05)

Spécifications

Haut-parleur Séparé, à 2 voies:

Haut-parleur de graves 16,5 cm

po) de type en cône

Haut-parleur d’aigus

2,0cm (

po) de type en dôme

Puissance maximale à court terme*

250W (Circuit de recoupement

connecté)*

Puissance nominale 40W (Circuit de recoupement

connecté)*

Puissance efficace (RMS) CTA 2031

45W (Circuit de recoupement

connecté)

Impédance nominale 4 Ω

Niveau de pression acoustique de sortie

89±2dB (1 W, 1 m)*

Plage de fréquences efficace

45Hz – 24000Hz*

Fréquence de transition 5000Hz

Poids Haut-parleur de graves:

Environ 580g (1 lb 5oz) par

haut-parleur

Haut-parleur d’aigus:

Environ 45g (2oz) par

haut-parleur

Accessoires fournis Eléments d’installation

La conception et les specifications techniques sont sujettes à des

modifications sans préavis.

La « Puissance maximale à court terme » peut aussi être désignée

sous le nom de « Puissance de crête».

Conditions d’essai : CEI 60268-5 (2003-05)

Especificaciones

Altavoz Tipo separado, 2 vías:

Altavoz de graves de 16,5cm,

tipo cónico

Altavoz de agudos de 2,0cm,

tipo cúpula

Potencia de pico máximo*

250W (Red de separación

conectada)*

Potencia nominal 40W (Red de separación

conectada)*

CTA 2031 RMS Potencia 45W (Red de separación

conectada)

Impedancia nominal 4 Ω

Nivel de presión del sonido de salida

89±2dB (1 W, 1 m)*

Rango de frecuencia efectivo

45Hz – 24000Hz*

Frecuencia de corte 5000Hz

Peso Altavoz de graves:

Aprox. 580 g por altavoz

Altavoz de agudos:

Aprox. 45 g por altavoz

Accesorios suministrados Componentes para instalación

Diseño y especificaciones sujetos a cambio sin previo aviso.

“Potencia de pico máximo” también puede denominarse

“Potencia de pico”.

Condición de verificación: IEC 60268-5 (2003-05)

Technische Daten

Lautsprecher Getrenntes 2-Wege-System:

Tieftöner 16,5 cm, Konus

Hochtöner 2,0cm, Kalotte

Kurzzeitige max. Leistung*

250W (Frequenzweiche

angeschlossen)*

Nennleistung 40W (Frequenzweiche

angeschlossen)*

CTA 2031 RMS-Leistungsabgabe

45W (Frequenzweiche

angeschlossen)

Nennimpedanz 4 Ω

Ausgangsschalldruckpegel 89±2dB (1 W, 1 m)*

Effektiver Frequenzbereich 45Hz – 24000Hz*

Übergangsfrequenz 5000Hz

Gewicht Tieftöner:

ca. 580 g pro Lautsprecher

Hochtöner:

ca. 45 g pro Lautsprecher

Mitgeliefertes Zubehör Montageteile

Änderungen, die dem technischen Fortschritt dienen, bleiben

vorbehalten.

„Kurzzeitige max. Leistung“ wird manchmal auch als

„Spitzenleistung“ bezeichnet.

Testbedingung: IEC 60268-5 (2003-05)

Specifikationer

Högtalare Separata, 2-vägs:

Bashögtalare 16,5 cm, kontyp

Diskanthögtalare 2,0cm,

kupoltyp

Toppeffekt, kort sikt*

250W (ansluten via

delningsnätverk)*

Märkeffekt 40W (ansluten via

delningsnätverk)*

CTA 2031 RMS-effekt 45W (ansluten via

delningsnätverk)

Märkimpedans 4 Ω

Utmatad ljudtrycksnivå 89±2dB (1 W, 1 m)*

Effektivt frekvensomfång 45Hz – 24000Hz*

Delningsfrekvens 5000Hz

Vikt Bashögtalare:

Ca 580 g per högtalare

Diskanthögtalare:

Ca 45 g per högtalare

Medföljande tillbehör Delar för installation

Rätten till ändring av design och specifikationer förbehålles.

”Toppeffekt, kort sikt” kan även kallas för ”Maxeffekt”.

Testvillkor: IEC 60268-5 (2003-05)

Technische gegevens

Luidspreker Gescheiden type, 2-weg:

16,5 cm Woofer, conustype

2,0cm Tweeter, koepeltype

Maximaal ingangsvermogen*

250W (verbonden met

scheidingsnetwerk)*

Nominaal ingangsvermogen

40W (verbonden met

scheidingsnetwerk)*

CTA 2031 RMS-vermogen 45W (verbonden met

scheidingsnetwerk)

Impedantie 4 Ω

Gevoeligheid 89±2dB (1 W, 1 m)*

Frequentiebereik 45Hz – 24000Hz*

Kantelfrequentie 5000Hz

Gewicht Woofer:

Ongeveer 580 g per luidspreker

Tweeter:

Ongeveer 45 g per luidspreker

Bijgeleverde accessoires Onderdelen voor installatie

Ontwerp en specificaties kunnen zonder voorafgaande mededeling

gewijzigd worden.

"Maximaal ingangsvermogen" kan ook "piekvermogen"

genoemd worden.

Testvoorwaarde: IEC 60268-5 (2003-05)

Especificações

Altifalante Tipo separado, 2 vias:

Altofalante de graves 16,5cm,

tipo cone

Altofalante de agudos 2,0cm,

tipo cúpula

Potência máxima de curto-prazo*

250W (Rede Crossover ligada)*

Potência nominal 40W (Rede Crossover ligada)*

Alimentação RMS CTA 2031 45W (Rede Crossover ligada)

Impedância nominal 4 Ω

Nível de pressão acústica de saída

89±2dB (1 W, 1 m)*

Amplitude de frequência efectiva

45Hz – 24000Hz*

Freqüência cruzada 5000Hz

Peso Altofalante de graves:

Aprox. 580 g por altofalante

Altofalante de agudos:

Aprox. 45 g por altofalante

Acessórios fornecidos Peças para instalação

Projeto e especificações sujeitos a alterações sem aviso prévio.

“Potência máxima de curto-prazo” pode também ser referida

como “Potência de pico”.

Condição de Teste: IEC 60268-5 (2003-05)

Caratteristiche tecniche

Diffusore Tipo separato, 2 vie:

Woofer da 16,5 cm, tipo a cono

Tweeter da 2,0cm, tipo a cupola

Potenza massima a breve termine*

250W (Rete crossover

connessa)*

Potenza nominale 40W (Rete crossover connessa)*

Potenza RMS CTA 2031 45W (Rete crossover connessa)

Impedenza nominale 4 Ω

Livello pressione sonora in uscita

89±2dB (1 W, 1 m)*

Gamma di frequenza effettiva

45Hz – 24000Hz*

Frequenza di transizione 5000Hz

Peso Woofer:

circa 580 g per diffusore

Tweeter:

circa 45 g per diffusore

Accessori in dotazione Elementi per installazione

Il design e le caratteristiche tecniche sono soggetti a modifiche

senza preavviso.

“Potenza massima a breve termine” potrebbe anche essere

riferito a “Alimentazione massima”.

Condizione di prova: IEC 60268-5 (2003-05)

Dane techniczne

Głośnik Typ oddzielny, 2-drożny:

Głośnik niskotonowy 16,5cm, typ

stożkowy

Głośnik wysokotonowy 2,0cm,

typ kopułowy

Maksymalna moc chwilowa*

250W (Sieć graniczna

podłączona)*

Moc znamionowa 40W (Sieć graniczna

podłączona)*

Moc RMS według CTA 2031 45W (Sieć graniczna podłączona)

Impedancja znamionowa 4 Ω

Wyjściowe ciśnienie akustyczne

89±2dB (1 W, 1 m)*

Skuteczne pasmo przenoszenia

45Hz – 24000Hz*

Częstotliwość zwrotnicy 5000Hz

Waga Głośnik niskotonowy:

Około 580 g pojedynczy głośnik

Głośnik wysokotonowy:

Około 45 g pojedynczy głośnik

Dostarczony osprzęt Elementy instalacyjne

Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.

„Maksymalna moc chwilowa” jest także nazywana „mocą

szczytową”.

Warunki testowe: IEC 60268-5 (2003-05)

Specificaţii

Difuzor Tip separat, 2 căi:

Difuzor frecvenţe joase 16,5 cm,

tip con

Difuzor de înalte 2,0cm,

tipdome

Putere maximă pe termen scurt*

250W (Crossover rețea

conectat)*

Putere nominală 40W (Crossover rețea conectat)*

Putere RMS CTA 2031 45W (Crossover rețea conectat)

Impedanţă nominală 4 Ω

Nivel presiune acustică la ieşire

89±2dB (1 W, 1 m)*

Interval de frecvenţă efectiv 45Hz – 24000Hz*

Frecvenţă de tranziţie 5000Hz

Masă Difuzor frecvenţe joase:

Aprox. 580 g per difuzor

Difuzor de înalte:

Aprox. 45 g per difuzor

Accesorii incluse Componente pentru instalare

Designul și specificaţiile pot fi modificate fără aviz prealabil.

„Puterea maximă pe termen scurt” poate fi referită şi ca „Putere

la vârf ”.

Condiţie de testare: IEC 60268-5 (2003-05)

Specifikationer

Højttaler separat type, 2-vejs:

Woofer 16,5 cm kegletype

Tweeter 2,0cm kuppeltype

Maks. effekt over kort tid*

250W (Crossover-netværk

tilsluttet)*

Mærkeeffekt 40W (Crossover-netværk

tilsluttet)*

CTA 2031 RMS-effekt 45W (Crossover-netværk

tilsluttet)

Mærkeimpedans 4 Ω

Udgangslydtrykniveau 89±2dB (1 W, 1 m)*

Effektivt frekvensområde 45Hz – 24000Hz*

Delefrekvens 5000Hz

Vægt Woofer:

Ca. 580 g pr. højttaler

Tweeter:

Ca. 45 g pr. højttaler

Medfølgende tilbehør Dele til installation

Design og specifikationer kan ændres uden varsel.

"Maks. effekt over kort tid" kaldes også "spidseffekt".

Testmiljø: IEC 60268-5 (2003-05)

Tekniset tiedot

Kaiutin Erillistyyppinen, 2-tie:

Bassokaiutin 16,5 cm

kartiotyyppinen

Diskantti 2,0cm kalottityyppinen

Hetkellinen maksimiteho*

250W (Jakoverkko yhdistetty)*

Nimellisteho 40W (Jakoverkko yhdistetty)*

CTA 2031 RMS-teho 45W (Jakoverkko yhdistetty)

Nimellisimpedanssi 4 Ω

Äänenpainetaso 89±2dB (1 W, 1 m)*

Tehollinen taajuusvaste 45Hz – 24000Hz*

Jakotaajuus 5000 Hz

Paino Bassokaiutin:

Noin 580 g kaiutinta kohti

Diskantti:

Noin 45 g kaiutinta kohti

Toimitetut tarvikkeet Asennusosat

Ulkonäkö ja tekniset ominaisuudet voivat muuttua ilman erillistä

ilmoitusta.

”Hetkelliseen maksimitehoon” voidaan viitata myös termillä

”Huipputeho”.

Testausolosuhteet: IEC 60268-5 (2003-05)

Spesifikasjoner

Høyttaler Separat type, 2-veis:

Basshøyttaler 16,5 cm, kjegletype

Diskanthøyttaler 2,0cm

kuppeltype

Kortvarig maksimum effekt*

250W (Crossover-nettverk

tilkoblet)*

Rangert effekt 40W (Crossover-nettverk

tilkoblet)*

CTA 2031 RMS effekt 45W (Crossover-nettverk

tilkoblet)

Rangert impedans 4 Ω

Utgående lydtrykknivå 89±2dB (1 W, 1 m)*

Effektivt frekvensområde 45Hz – 24000Hz*

Kryssfrekvens 5000 Hz

Vekt Basshøyttaler:

Ca. 580 g per høyttaler

Diskanthøyttaler:

Ca. 45 g per høyttaler

Levert tilbehør Deler for installasjon

Design og spesifikasjoner kan endres uten forvarsel.

"Kortvarig maksimal effekt" kan også henvises til som

"Toppeffekt".

Testbetingelse: IEC 60268-5 (2003-05)

Specifikace

Reproduktor Oddělený typ, dvoupásmový:

Hloubkový reproduktor, 16,5 cm,

kuželový typ

Výškový reproduktor, 2,0cm,

klenutý typ

Krátkodobý maximální výkon*

250W (Připojena křížová síť)*

Jmenovitý příkon 40W (Připojena křížová síť)*

Výkon CTA 2031 RMS 45W (Připojena křížová síť)

Jmenovitá impedance 4 Ω

Výstupní akustický tlak 89±2dB (1 W, 1 m)*

Efektivní frekvenční rozsah 45Hz – 24000Hz*

Dělicí frekvence 5000 Hz

Hmotnost Hloubkový reproduktor:

Přibližně 580 g na reproduktor

Výškový reproduktor:

Přibližně 45 g na reproduktor

Dodané příslušenství Součásti pro instalaci

Konstrukce a technické údaje mohou podléhat změnám bez

předchozího upozornění.

„Krátkodobý maximální výkon“ může být také označován jako

„špičkový výkon“.

Podmínky testování: IEC 60268-5 (2003-05)

Termékjellemzők

Hangszóró Típusú, 2-utas hangszóró:

Mélynyomó tömege:

16,5 cm, kúp típusú

Csipogó: 2,0cm, dóm típusú

Rövidtávú maximális teljesítmény*

250W (Keresztváltó hálózat

csatlakoztatva)*

Névleges teljesítmény 40W (Keresztváltó hálózat

csatlakoztatva)*

CTA 2031 RMS teljesítmény 45W (Keresztváltó hálózat

csatlakoztatva)

Névleges impedancia 4 Ω

Kimeneti hangnyomásszint 89±2dB (1 W, 1 m)*

Effektív frekvenciatartomány

45Hz – 24000Hz*

Keresztezési frekvencia: 5000 Hz

Tömeg Mélynyomó:

körülbelül 580 g hangszórónként

Csipogó:

körülbelül 45 g hangszórónként

Mellékelt tartozékok Beszerelési alkatrészek

A formaterv és a specifikációk előzetes bejelentés nélkül

változhatnak.

A „rövidtávú maximális teljesítmény” másként

„csúcsteljesítmény” néven is előfordulhat.

Tesztelési feltételek: IEC 60268-5 (2003-05)

Technické údaje

Reproduktor Delený, 2-pásmový:

Kužeľový basový reproduktor

16,5cm

Vrchlíkový výškový reproduktor

2,0cm

Maximálny krátkodobý výkon*

250W (Pripojená prepájacia

sieť)*

Menovitý výkon 40W (Pripojená prepájacia sieť)*

Výkon RMS podľa CTA 2031 45W (Pripojená prepájacia sieť)

Menovitá impedancia 4 Ω

Úroveň výstupného akustického tlaku

89±2dB (1 W, 1 m)*

Efektívny frekvenčný rozsah 45Hz – 24000Hz*

Deliaca frekvencia 5000 Hz

Hmotnosť Basový reproduktor:

Približne 580 g na reproduktor

Výškový reproduktor:

Približne 45 g na reproduktor

Dodávané príslušenstvo Diely na inštaláciu

Dizajn a technické údaje sa môžu zmeniť bez oznámenia.

„Krátkodobý maximálny výkon“ môže byť tiež označovaný ako

„špičkový výkon“.

Testovacie podmienky: IEC 60268-5 (2003-05)

Спецификации

Високоговорител Отделен тип, 2-пътен:

Високоговорител за ниски

честоти 16,5 cm конусен тип

Високоговорител за високи

честоти 2,0cm куполен тип

Краткосрочна максимална мощност*

250W (Свързана разделителна

верига)*

Номинална мощност 40W (Свързана разделителна

верига)*

CTA 2031 RMS мощност 45W (Свързана разделителна

верига)

Номинален импеданс 4 Ω

Ниво на налягане на изходящия звук

89±2dB (1 W, 1 m)*

Ефективен честотен обхват

45Hz – 24000Hz*

Пресечна честота 5000 Hz

Тегло Високоговорител за ниски

честоти:

прибл. 580 g на

високоговорител

Високоговорител за високи

честоти:

прибл. 45 g на високоговорител

Предоставени аксесоари Части за монтаж

Дизайнът и спецификациите са обект на промяна без

предизвестие.

“Краткосрочната максимална мощност” може да бъде

наречена и “Пикова мощност”.

Условия на тестване: IEC 60268-5 (2003-05)

Τεχνικά χαρακτηριστικά

Ηχείο Ξεχωριστού τύπου, αμφίδρομο:

Woofer 16,5 cm κωνικού τύπου

Tweeter 2,0cm θολωτού τύπου

Βραχυπρόθεσμη μέγιστη ισχύς*

250W (Σύνδεση δικτύου

crossover)*

Ονομαστική ισχύς 40W (Σύνδεση δικτύου

crossover)*

Ισχύς CTA 2031 RMS 45W (Σύνδεση δικτύου

crossover)

Ονομαστική αντίσταση 4 Ω

Επίπεδο πίεσης ήχου εξόδου

89±2dB (1 W, 1 m)*

Αποδοτικό εύρος συχνότητας

45Hz – 24000Hz*

Συχνότητα αποκοπής 5000Hz

Βάρος Woofer:

Περίπου 580 g ανά ηχείο

Tweeter:

Περίπου 45 g ανά ηχείο

Παρεχόμενα εξαρτήματα Εξαρτήματα εγκατάστασης

Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά υπόκεινται σε

αλλαγή χωρίς προειδοποίηση.

Η "Βραχυπρόθεσμη μέγιστη ισχύς" μπορεί επίσης να

αναφέρεται ως "Ισχύς κορυφής".

Συνθήκες δοκιμασίας: IEC 60268-5 (2003-05)

Scarica il manuale in italiano (PDF, 0.62 MB)

(Rispetta l’ambiente e stampa questo manuale solo se è veramente necessario)

Valutazione

Facci sapere che cosa pensi della Sony XS-162GS Altoparlante per auto valutando il prodotto. Vuoi condividere la tua esperienze con questo prodotto o porre una domanda? Ti preghiamo di lasciare un commento al fondo della pagina.

Sei soddisfatto di Sony XS-162GS Altoparlante per auto?
Sì No

Valuta per primo questo prodotto

0 voti

Partecipa alla conversazione su questo prodotto

Qui puoi condividere cosa pensi di Sony XS-162GS Altoparlante per auto. Se hai una domanda, leggi prima attentamente il manuale. La richiesta di un manuale può essere effettuata utilizzando il nostro modulo di contatto.

Maggiori informazioni su questo manuale

Comprendiamo che sia bello avere un manuale cartaceo per i tuoi Sony XS-162GS Altoparlante per auto. Puoi sempre scaricare il manuale dal nostro sito web e stamparlo tu stesso. Se desideri avere un manuale originale, ti consigliamo di contattare Sony. Potrebbero essere in grado di fornire un manuale originale. Stai cercando il manuale del tuo Sony XS-162GS Altoparlante per auto in un'altra lingua? Scegli la tua lingua preferita sulla nostra home page e cerca il numero del modello per vedere se è disponibile.
