Before operating the unit, please read this manual thoroughly and retain it for

future reference.

Features

•The Stereo System provides high-quality sound pickup with superb clarity.

•The improved sensitivity of the microphone has great directivity ensuring a

correct catch of the targeted sound source.

Precautions

•The microphone should never be dropped or subjected to extreme shock.

•Keep the microphone away from extremely high temperatures (above 60°C or

140°F) and humidity.

•If the microphone is placed too near a speaker, a howling effect (acoustic

feedback) may occur. If this happens, separate the microphone away from the

speaker or decrease the speaker volume until the howling stops.

•When using outdoors, avoid getting the unit wet.

•Wipe the unit with a dry cloth when it is soiled.

Notes on lithium battery

•Keep the lithium battery out of the reach of children. Should the battery be

swallowed, immediately consult a doctor.

•Wipe the battery with a dry cloth to assure a good contact.

•Be sure to observe the correct polarity when installing the battery.

•Do not hold the battery with metallic tweezers, otherwise a short-circuit may

occur.

WARNING

Battery may explode if mistreated.

Do not recharge, disassemble or dispose of in fire.

Specifications

Type Electret condenser microphone (with back-electret

condenser capsules)

Microphone cord 2.2 mm diameter, two core-shielded cord with gold-plated

L-shaped three-pole stereo miniplug

Length: Approx. 1.5 m (59

1

/8 inches)

Power requirements Sony lithium battery CR2025 (1)

Battery life: approx. 150 hours of continuous operation with

Sony CR2025 lithium battery

Dimensions Approx. 121 × 23 × 36 mm (w/h/d) (4

7

/8 ×

29

/32 × 1

7

/16 in.),

projecting parts and controls not included.

Mass Approx. 63 g (2 oz.) including lithium battery and cord

Supplied accessories Sony lithium battery CR2025 (1)

Plug adaptor (1)

Frequency response STEREO operation: 80 – 18,000 Hz

ZOOM operation: 150 – 12,000 Hz

Directivity Unidirectional × 2/sharpened directivity

Output impedance 1.8 kilohms±30%

Sensitivity Open circuit output voltage *

1

STEREO operation: –40±3 dB

ZOOM High operation: –22±4 dB

ZOOM Low operation: –28±4 dB

Maximum sound pressure level input *

2

More than 110 dBSPL

Operating temperature range

0°C – 40°C (32°F – 104°F)

*

1

0 dB = 1V/Pa, 1,000Hz (1 Pa = 10 µbar = 94 dBSPL)

*

2

1% wave distortion at 1,000 Hz. (0 dBSPL = 2 × 10

-5

Pa)

Design and specifications are subject to change without notice.

Installing the battery (See fig. A)

1 Pull up the battery cover to open the battery compartment.

2 Insert the lithium battery into the battery compartment with the ] side up.

Battery life

When the battery level indicator remains lit only on its left side as shown below,

replace with a new lithium battery CR2025 (sold separately).

POWER BATT

OFF ON E F

The Sony lithium battery CR2025 gives continuous operation of the microphone

for about 150 hours.

Notes on battery

•Be sure to match the ] and } on the lithium battery with the same marks on

the battery compartment.

•Be sure to turn the POWER switch of the microphone to the OFF position after

using it to prevent the battery wear and leakage.

Removing the battery (See fig. B)

Remove the lithium battery as illustrated in fig. B.

Parts Identification and Uses (See fig. C)

1 Stereo microphone

2 Zoom microphone

3 POWER switch

4 Battery level indicator

Battery level indicator lights up momentarily only when the power is turned

on.

5 Stand (on rear panel)

6 L-shaped stereo miniplug

Connect to the MIC jack of your recording equipment (DAT, MD, NT, etc.).

Some monaural tape recorders may fail to record when the stereo miniplug

is connected directly to their MIC jack. In such cases, use the supplied plug

adaptor.

7 FUNCTION switch

The Function switch allows you to select either STEREO or ZOOM position.

8 STEREO (Stereo recording)

Use to record a sound source with stereo effect.

9 ZOOM (Zoom recording)

Use to record a relatively distant sound source.

Set the sensitivity to High or Low position according to your own

preference.

Using the stand (See fig. D)

1 Raise up the stand on the rear panel.

2 Place the microphone with its stand down against surface and turn it towards

the sound source.

Note

To avoid noise during recording, check for any noise sources such as air

conditioners before installing the microphone.

3-862-696-11(1)

Electret Condenser

Microphone

Operating Instructions

Mode d’emploi

Bedienungsanleitung

Manual de instrucciones

Gebruiksaanwijzing

Bruksanvisning

Istruzioni per l’uso

Manual de instruções

ECM-ZS90

Sony Corporation © 1998 Printed in Japan

English Français EspañolDeutsch

Avant la mise en service de cet appareil, prière de lire attentivement ce mode

d’emploi que l’on eÜÓservera pour toute réference ultérieure.

Caractéristiques

•Ce système permet des prises de son de haute qualité, extrêmement claires.

•L’excellente sensibilité du microphone doté d’une haute directivité assure une

prise de son correcte de la source voulue.

Précautions

•Ne jamais laisser tomber le microphone ni le soumettre à des chocs violents.

•Ne pas exposer le microphone à des températures extrêmement élevées (au-

dessus de 60°C ) ou à une forte humidité.

•Si le microphone est placé trop près d’un microphone, un hurlement

(rétroaction acoustique) peut se produire. Le cas échéant, éloignez le

microphone de l’enceinte ou réduisez le volume du microphone jusqu’à ce que

le hurlement cesse.

•Quand vous utilisez le microphone à l’extérieur, évitez qu’il ne soit mouillé.

•Essuyez le microphone avec un chiffon sec quand il est sale.

Remarques sur la pile au lithium

•Rangez la pile au lithium hors de portée des enfants.

Si la pile devait être avalée, consultez immédiatement un médecin.

•Essuyez la pile avec un chiffon sec pour assurer un bon contact.

•Veillez à respecter la polarité quand vous mettez la pile en place.

•Ne tenez pas la pile avec une pince métallique afin de ne pas la court-circuiter.

AVERTISSEMENT

La pile peut exploser si elle est malmenée.

Ne pas la recharger, la démonter ni la jeter au feu.

Spécifications

Type Microphone électrostatique (avec capsules de condensateur

post-électret)

Cordon de microphone

Cordon à deux fils blindés, 2,2 mm de diamètre, à minifiche

stéréo tripôle coudée et plaquée or

Longueur: Env. 1,5 m (59

1

/8 pouces)

Alimentation Pile au lithium Sony CR2025 (1)

Autonomie de la pile: 150 heures de fonctionnement

continu avec une pile au lithium Sony CR2025

Dimensions Env. 121 × 23 × 36 mm (l × h × p) (4

7

/8 ×

29

/32 × 1

7

/16 po)

Parties en saillies et commandes non comprises

Poids Env. 63 g (2 on) pile au lithium et cordon compris

Accessoires fournis Pile au lithium Sony CR2025 (1)

Adaptateur de fiche (1)

Réponse en fréquence

Fonctionnement STEREO: 80 – 18 000 Hz

Fonctionnement ZOOM: 150 – 12 000 Hz

Directivité Unidirectionnel × 2/directivité aiguë

Impédance de sortie 1,8 kilohm ±30%

Sensibilité Tension de sortie en circuit ouvert *

1

Fonctionnement STEREO: –40 ±3dB

Fonctionnement ZOOM (fort): –22 ±4dB

Fonctionnement ZOOM (faible): –28 ±4dB

Entrée au niveau de pression acoustique maximal*

2

Plus de 110 dBSPL

Plage de température de fonctionnement

0°C à 40°C (32°F à 104°F)

*

1

0 dB = 1V/Pa, 1000 Hz (1 Pa = 10 µbar = 94 dBSPL)

*

2

Distorsion en onde 1% à 1000 Hz (0 dBSPL = 2 × 10

–5

Pa)

La conception et les spécifications peuvent être modifiées sans préavis.

Mise en place de la pile (Voir fig. A)

1 Levez le couvercle de pile pour ouvrir le logement de la pile.

2 Insérez la pile au lithium dans le logement avec la face ] dirigée vers le haut.

Autonomie de la pile

Quand l’indicateur de niveau de la pile reste allumé seulement sur son côté

gauche, comme indiqué sur l’illustration, remplacez la pile au lithium par une

pile neuve CR2025 (vendue séparément).

POWER BATT

OFF ON E F

La pile au lithium Sony CR2025 assure 150 heures de fonctionnement continu du

microphone.

Remarques sur la pile

•Veillez à faire correspondre les pôles ] et } de la pile avec les indications dans

le logement de la pile.

•Veillez à éteindre l’interrupteur d’alimentation POWER du microphone en le

mettant sur la position OFF après l’avoir utilisé pour éviter toute usure ou fuite

de la pile.

Retrait de la pile (Voir fig. B)

Enlevez la pile comme illustré sur la fig. B.

Identification des éléments et utilisation

(Voir fig. C)

1 Microphone stéréo

2 Microphone zoom

3 Interrupteur d’alimentation (POWER)

4 Indicateur de niveau de la pile

L’indicateur de niveau de la pile s’allume momentanément à la mise sous

tension.

5 Pied (panneau arrière)

6 Minifiche stéréo coudée

A brancher sur le jack MIC de l’enregistreur (DAT, MD, NT, etc.)

Certains enregistreurs de cassette monophoniques peuvent ne pas

enregistrer quand la minifiche stéréo est branchée directement sur leur jack

MIC. Le cas échéant, utilisez l’adaptateur de fiche fourni.

7 Sélecteur de fonction (FUNCTION)

Le sélecteur de fonction permet de choisir la position STEREO ou ZOOM.

8 STEREO (Enregistrement en stéréophonie)

Pour obtenir un effet stéréophonique lors de l’enregistrement d’une source.

9 ZOOM (Enregistrement en zoom)

Utilisez cette position pour enregistrer une source sonore distante.

Réglez la sensibilité sur la position High (fort) ou Low (faible) selon vos

préférences.

Utilisation du pied (Voir fig. D)

1 Levez le pied sur le panneau arrière.

2 Placez le microphone avec le pied contre la surface et dirigez-le vers la source

sonore.

Remarque

Pour éviter de capter du bruit pendant l’enregistrement, éteignez toutes les

sources de bruit, climatiseurs ou autres, avant d’installer le microphone.

Vor der Verwendung des Mikrofons lesen Sie diese Anleitung sorgfältig durch

und bewahren Sie sie zum späteren Nachschlagen gut auf.

Besondere Merkmale

•Das Stereosystem bietet eine qualitativ hochwertige Tonaufzeichnung mit

hervorragender Schärfe.

•Die verbesserte Empfindlichkeit des Mikrofons ist mit einer engen

Richtcharakteristik verbunden, um ein richtiges Einfangen der gewünschten

Tonquelle sicherzustellen.

Zur besonderen Beachtung

•Lassen Sie das Mikrofon niemals fallen und setzen Sie es keinen Stößen aus.

•Halten Sie das Mikrofon von hohen Temperaturen (über 60°C) und von

Feuchtigkeit fern.

•Wenn sich das Mikrofon zu dicht neben einem Lautsprecher befindet, kann es

durch akustische Rückkopplung zu einem Heulgeräusch kommen. Entfernen

Sie das Mikrofon dann weiter vom Lautsprecher oder verringern Sie die

Lautstärke soweit, bis das Heulgeräusch aufhört.

•Achten Sie insbesondere bei Außenaufnahmen darauf, daß das Mikrofon nicht

naß wird.

•Wenn das Mikrofon verschmutzt ist, wischen Sie es mit einem trockenen Tuch

ab.

Hinweise zur Lithiumbatterie

•Halten Sie die Lithiumbatterie außerhalb der Reichweite von Kindern.

Sollte eine Batterie verschluckt worden sein, wenden Sie sich umgehend an

einen Arzt.

•Wischen Sie die Batterie mit einem trockenen Tuch ab, um guten elektrischen

Kontakt sicherzustellen.

•Achten Sie darauf, die Batterie polaritätsrichtig einzulegen.

•Fassen Sie die Batterie niemals mit einer Metallpinzette an, da sie dabei

kurzgeschlossen werden kann.

Vorsicht

Bei falscher Handhabung kann die Batterie explodieren.

Versuchen Sie niemals, die Batterie aufzuladen, nehmen Sie sie nicht

auseinander und werfen Sie sie nicht ins Feuer.

Technische Daten

Typ Electret-Kondensatormikrofon (mit Rückelectret-

Kondensatorkapseln)

Mikrofonkabel 2,2 mm Durchmesser, zweiadriges abgeschirmtes Kabel mit

goldbeschichteten Kontakten, L-förmiger, dreipoliger

Stereo-Ministecker

Länge: Ca. 1,5 m

Betriebsstrom Sony-Lithiumbatterie CR2025 (1)

Batterielebensdauer: Ca. 150 Stunden kontinuierlicher

Betrieb mit Sony-Lithiumbatterie CR2025

Abmessungen Ca. 121 × 23 × 36 mm (B/H/T), ohne herausstehende Teile

und Regler

Gewicht Ca. 63 g, einschließlich Lithiumbatterie und Kabel

Mitgeliefertes Zubehör

Sony-Lithiumbatterie CR2025 (1)

Steckeradapter (1)

Frequenzgang STEREO-Betrieb: 80 – 18.000 Hz

ZOOM-Betrieb: 150 – 12.000 Hz

Richtcharakteristik Einzelrichtung × 2/geschärfte Richtcharakteristik

Ausgangsimpedanz 1,8 kOhm ±30%

Empfindlichkeit Offenkreis-Ausgangsspannung *

1

STEREO-Betrieb: –40 ±3 dB

ZOOM-Betrieb hoch: –22 ±4 dB

ZOOM-Betrieb niedrig: –28 ±4 dB

Max. Schalldruckpegel *

2

Über 110 dB (SPL)

Betriebstemperatur 0°C – 40°C

*

1

0 dB = 1 V/Pa, 1.000 Hz (1 Pa = 10 µbar = 94 dB(SPL))

*

2

Wellenverzerrung bei 1.000 Hz (0 dB(SPL) = 2 × 10

–5

Pa)

Änderungen bei Design und technischen Daten bleiben ohne vorherige

Ankündigung vorbehalten.

Einlegen der Batterie (siehe Abbildung A)

1 Ziehen Sie den Batteriefachdeckel hoch, um das Batteriefach zu öffnen.

2 Setzen Sie die Lithiumbatterie mit der ] Seite nach oben weisend in das

Batteriefach ein.

Batterie-Lebensdauer

Wenn nur noch die linke Seite der Batteriestärke-Anzeige erscheint, setzen Sie

eine neue Lithiumbatterie CR2025 (im Fachhandel erhältlich) ein.

POWER BATT

OFF ON E F

Die Sony-Lithiumbatterie CR2025 erlaubt etwa 150 Stunden ununterbrochenen

Betrieb des Mikrofons.

Hinweise zur Batterie

•Stellen Sie immer sicher, daß die Lithiumbatterie mit richtiger Polung

(Ausrichtung von ] und } Pol) entsprechend den Markierungen im

Batteriefach eingelegt wird.

•Stellen Sie immer sicher, daß der POWER-Schalter am Mikrofon nach dem

Betrieb auf OFF gestellt wird, um Batterieverschleiß und Leckwerden zu

vermeiden.

Entnehmen der Batterie

(siehe Abbildung B)

Entnehmen Sie die Lithiumbatterie, wie in Abbildung B gezeigt.

Kennzeichnung und Bedeutung der Teile

(siehe Abbildung C)

1 Stereomikrofon

2 Zoommikrofon

3 POWER-Schalter

4 Batteriestärke-Anzeige

Die Batteriestärke-Anzeige erscheint nur kurz beim Einschalten des Geräts.

5 Ständer (an Rückseite)

6 L-förmiger Stereo-Ministecker

An die MIC-Buchse des Aufnahmegerätes (DAT, MD, NT, etc) anschließen.

Bestimmte Mono-Decks können u.U. nicht aufnehmen, wenn der Stereo-

Ministecker direkt an ihre MIC-Buchse angeschlossen ist. In diesem Fall den

mitgelieferten Steckeradapter verwenden.

7 FUNCTION-Schalter

Der FUNCTION-Schalter erlaubt Umschalten zwischen den Stellungen

STEREO oder ZOOM.

8 STEREO (für Stereoaufnahme)

Zum Aufnahmen von Ton mit Stereowirkung.

9 ZOOM (Zoomaufnahme)

Zum Aufnehmen einer relativ weit entfernten Tonquelle. Je nach Situation

oder Geschmack kann zwischen hoher und niedriger Position („High“ oder

„Low“) gewählt werden.

Verwendung des Ständers

(siehe Abbildung D)

1 Heben Sie den Ständer an der Rückseite an.

2 Stellen Sie das Mikrofon mit dem Ständer nach unten weisend auf eine

Oberfläche auf und richten Sie es auf die Tonquelle.

Hinweis

Um Störungen bei Aufnahme zu vermeiden, prüfen Sie mögliche Störquellen

wie Klimaanlagen vor dem Aufstellen des Mikrofons.

Antes de utilizar la unidad, lea detenidamente este manual, y guárdelo para

futuras referencias.

Características

•El sistema estéreo permite la captación de sonido de gran claridad con una

claridad excelente.

•La sensibilidad mejorada del micrófono posee gran directividad para asegurar

la captación correcta de la fuente de sonido deseada.

Precauciones

•El micrófono no deberá dejarse caer ni someterse nunca a golpes extremados.

•Mantenga el micrófono alejado de temperaturas extremadamente altas (más de

60°C) y de la humedad.

•Si acerca demasiado el micrófono a un altavoz, es posible que se produzca un

efecto de aullido (retroalimentación acústica). Cuando suceda esto, aleje el

micrófono del altavoz o reduzca el volumen del altavoz hasta que cese el

aullido.

•Cuando utilice el micrófono en exteriores, evite que se humedezca.

•Cuando se ensucie el micrófono, frótelo con un paño seco.

Notas sobre la pila de litio

•Mantenga la pila de litio fuera del alcance de los niños.

Si alguien traga la pila, consulte inmediatamente a un médico.

•Limpie la pila con un paño seco para asegurar un buen contacto.

•Cuando instale la pila, observe su polaridad correcta.

•No sujete la pila con pinzas metálicas, ya que podría producirse un

cortocircuito.

ADVERTENCIA

Si trata mal la pila, puede explotar.

No cargue, desarme, ni tire al fuego la pila.

Especificaciones

Tipo Micrófono electrostático de electreto (con cápsulas

electrostáticas de electreto de refuerzo)

Cable del micrófono 2,2 mm de diámetro, cable apantallado de dos núcleos con

miniclavija estéreo de tres polos acodada

Longitud: Aprox. 1,5 m

Fuente de alimentación

Pila de litio CR2025 Sony (1)

Duración de la pila: aprox. 150 horas de operación

continua con una pila de litio CR2025 Sony

Dimensiones Aprox. 121 × 23 × 36 mm (an/al/prf), excluyendo partes y

controles salientes

Masa Aprox. 63 g, incluyendo la pila y el cable

Accesorios suministrados

Pila de litio CR2025 Sony (1)

Adaptador de clavija (1)

Respuesta en frecuencia

Operación estéreo: 80 – 18.000 Hz

Operación zoom: 150 – 12.000 Hz

Directividad Unidireccional × 2/directividad agudizada

Impedancia de salida

1,8 kiloohmios ±30%

Sensibilidad Tensión de salida en circuito abierto*

1

Operación estéreo: –40 ±3 dB

Operación zoom en posición alta: –22 ±4 dB

Operación zoom en posición baja: –28 ±4 dB

Entrada de nivel máximo de presión acústica*

2

Más de 110 dBSPL

Gama de temperaturas de funcionamiento

0 – 40°C

*

1

0 dB = 1 V/Pa, 1.000 Hz (1 Pa = 10 µbar = 94 dBSPL)

*

2

Distorsión de la onda del 1% a 1.000 Hz (0 dB SPL = 2 × 10

–5

Pa)

El diseño y las especificaciones están sujetos a cambio sin previo aviso.

Instalación de la pila (Consulte la fig. A)

1 Tire hacia arriba de la cubierta para abrir el compartimiento de la pila.

2 Inserte la pila de litio en el compartimiento para la misma con la cara ] hacia

arriba.

Duración de la pila

Cuando el indicador de nivel de la pila permanezca encendido en su parte

izquierda solamente, como se muestra a continuación, reemplace la pila por otra

de litio CR2025 (vendida aparte).

POWER BATT

OFF ON E F

La pila de litio CR2025 Sony permitirá una operación continua del micrófono de

unas 150 horas.

Notas sobre la pila

•Cerciórese de hacer coincidir ] y } de la pila de litio con las mismas marcas

del compartimiento para la misma.

•Después de haber utilizado el micrófono, cerciórese de poner su interruptor

POWER en la posición OFF para evitar que se desgaste y que se fugue su

electrólito.

Extracción de la pila (Consulte la fig. B)

Extraiga la pila de litio como se muestra en la figura B.

Identificación y utilización de partes

(Consulte la fig. C)

1 Micrófono estéreo

2 Micrófono zoom

3 Interruptor de alimentación (POWER)

4 Indicador de nivel de la pila

El indicador de nivel de la pila se encenderá momentáneamente sólo cuando

conecte la alimentación.

5 Soporte (en el panel posterior)

6 Miniclavija estéreo acodada

Conéctela en la toma MIC de su equipo de grabación (DAT, MD, NT, etc.).

Algunas grabadoras de cinta monoaurales pueden no grabar cuando conecte

la miniclavija estéreo directamente en su toma MIC. En tales casos, utilice el

adaptador de clavija suministrado.

7 Selector de función (FUNCTION)

Este selector le permitirá elegir la posición STEREO o ZOOM.

8 Grabación estéreo (STEREO)

Utilice esta posición para grabar una fuente de sonido con efecto estéreo.

9 Grabación con zoom (ZOOM)

Utilice esta posición para grabar una fuente de sonido relativamente

distante.

Ajuste la sensibilidad a la posición Alta o Baja de acuerdo con sus gustos.

Utilización del soporte (Consulte la fig. D)

1 Levante el soporte del panel posterior.

2 Coloque el micrófono con su soporte hacia abajo contra la superficie y gírelo

hacia la fuente de sonido.

Nota

Para evitar el ruido durante la grabación, compruebe cualquier fuente de ruido

tal como acondicionadores de aire antes de instalar el micrófono.

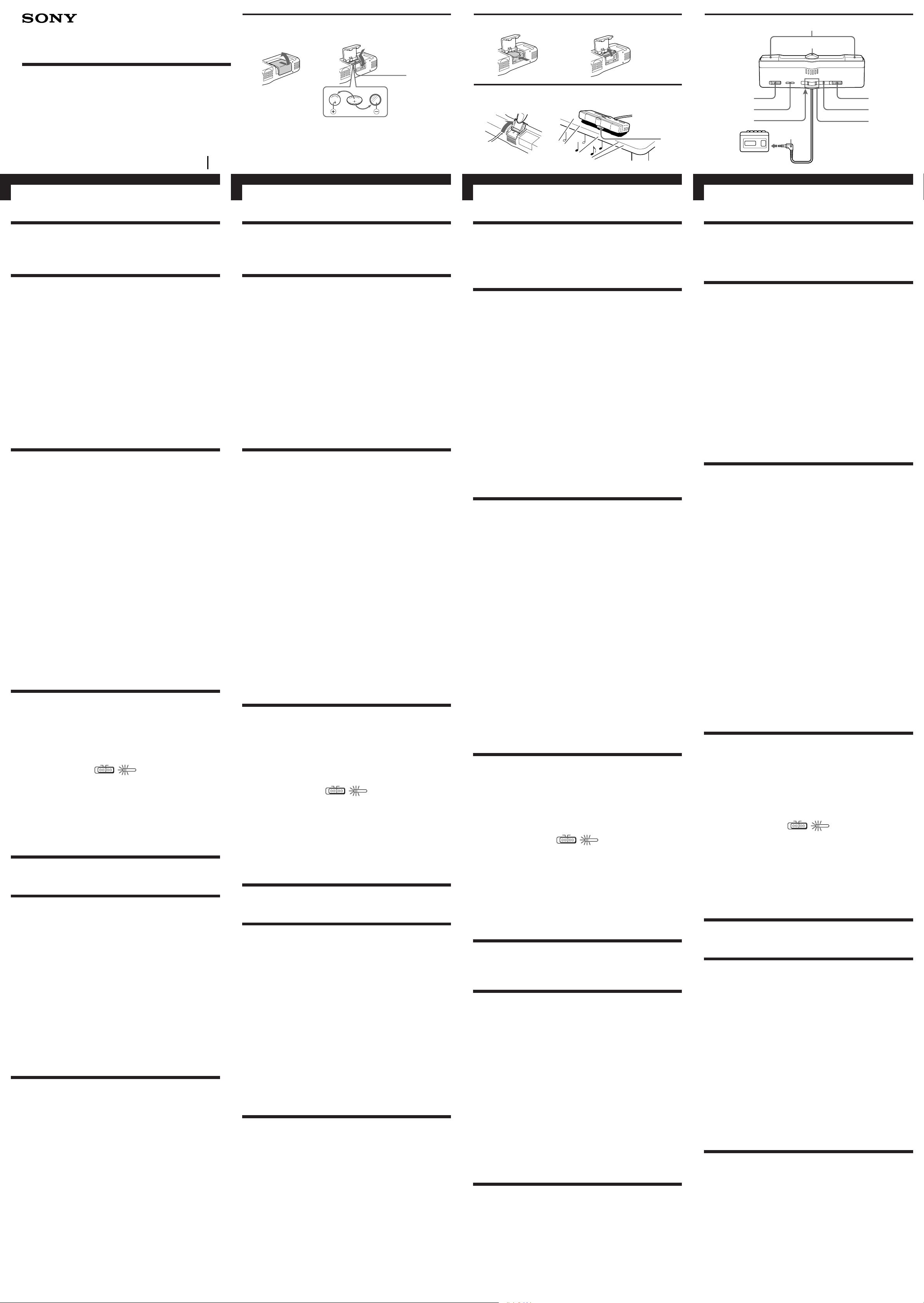

A B C

D

1

2

3

4

5

6

7

8

9

Stand

Pied

Ständer

Soporte

Lithium battery

Pile au lithium

Lithiumbatterie

Pila de litio

12 1 2

12

Valutazione

Maggiori informazioni su questo manuale

Comprendiamo che sia bello avere un manuale cartaceo per i tuoi Sony ECM-ZS90 Microfono. Puoi sempre scaricare il manuale dal nostro sito web e stamparlo tu stesso. Se desideri avere un manuale originale, ti consigliamo di contattare Sony. Potrebbero essere in grado di fornire un manuale originale. Stai cercando il manuale del tuo Sony ECM-ZS90 Microfono in un'altra lingua? Scegli la tua lingua preferita sulla nostra home page e cerca il numero del modello per vedere se è disponibile.

Specifiche

Tutti i manuali per Sony Microfoni
Altri manuali di Microfoni

Prodotti correlati

Manuale

Sony ECM-DS30P Microfono

Manuale

Sony F-V420 Microfono

Manuale

Sony ECM-719 Microfono

Manuale

Sony ECM-CR120 Microfono

Manuale

Sony ECM-360 Microfono

Manuale

Sony ECM-CS10 Microfono

Manuale

Sony ECM-DS70P Microfono

Manuale

Sony ECM-CG50 Microfono

Categorie correlate
