IT 3

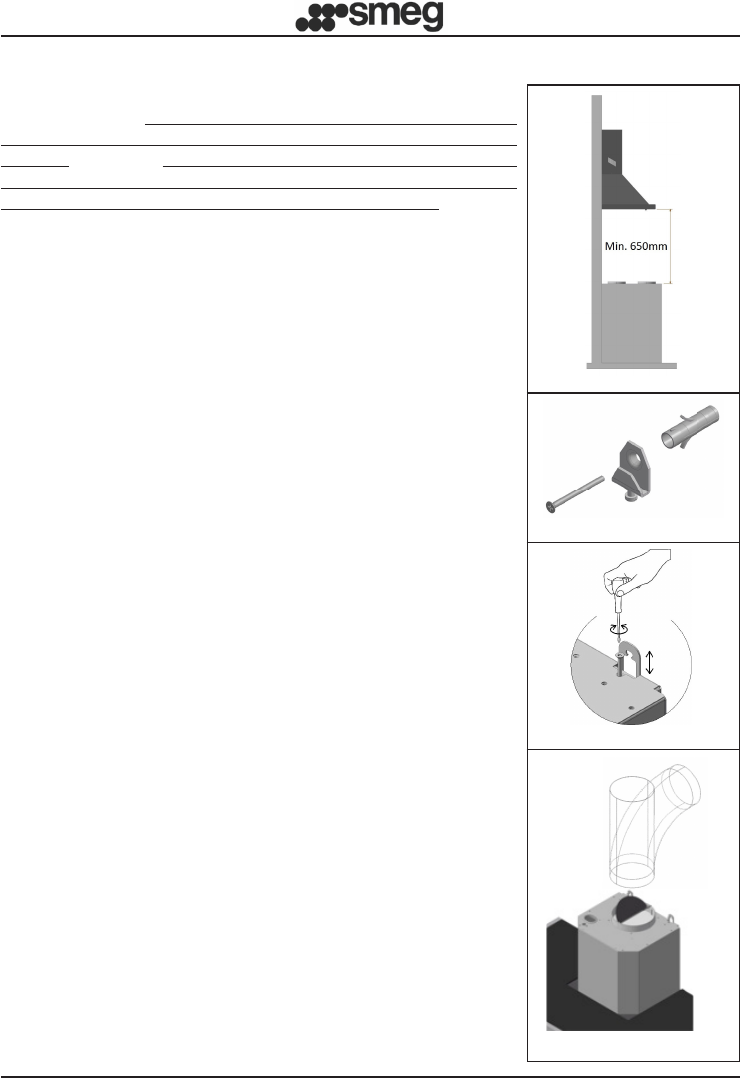

ISTRUZIONI PER L’INSTALLAZIONE:

La cappa viene fornita con tutti gli accessori necessari

all’installazione. La distanza minima tra il piano inferiore

della cappa ed il piano cottura deve essere almeno di

650mm (Fig. 1 ). Nel caso in cui l’imbocco motore sia

dotato di una valvola di non ritorno fumi assicurarsi

che essa possa aprirsi e chiudersi liberamente.

Per una facile installazione si consiglia si seguire le

operazioni sotto riportate:

1) La cappa va centrata rispetto al piano cottura.

2) A seconda del modello di cappa sono previste differenti

modalità di installazione. Individuare il proprio sistema di

ssaggio tra i seguenti:

a) No 2 ganci livellanti con ssaggio con tasselli ad

espansione in dotazione (Fig.2)

b) Staffa retro livellante con ssaggio tasselli ad

espansione in dotazione (Fig.3)

c) Per i modelli ad isola far riferimento all’allegato di

installazione specico.

N.B.: I sistemi di ssaggio a) e b) si alloggiano sui retro

della cappa nei fori L 1 (Fig. 5).

3) Togliere i ltri antigrasso posizionare la cappa sulla

parete e tracciare la posizione di riferimento dei fori per

l’ancoraggio del relativi sistema di ssaggio.

4) Eseguire i 2 fori precedentemente tracciati dopo aver

tolto la cappa dalla parete

5) Ancorare il sistema di ssaggio alla parete serrando il

tassello ad espansione

6) Tracciare sul muro i fori L2 per ssare in sicurezza i

tasselli nei fori. (tasselli in dotazione)

7) Appendere la cappa al sistema di ssaggio (Fig.2 e 3) ed

eseguire il livellamento agendo sulla vite di regolazione.

8) Fissare in sicurezza la cappa serrando a fondo le due viti

a espansione dei fori L2

SISTEMI DI CONNESSIONE ARIA:

Versione ASPIRANTE:

Collegare all’uscita dell’imbocco motore il condotto di

espulsione fumi di diametro interno Ø150 mm. Il condotto di

espulsione non deve avere Ø inferiore a 120 mm.

Attenzione se cappa è fornita di ltro ai carboni attivi,

questo deve essere rimosso (vedi pag. 8)

Deviazione per la Germania:

Quando la cappa da cucina e apparecchi alimentati

con energia diversa da quella elettrica sono in funzione

simultaneamente, la pressione negativa nel locale non deve

superare i 4 Pa (4 x 10

-5

bar).

Fig. 1

Fig. 2

Fig. 3

Ø150

Fig. 4
