Manuale Shimano Nexave 2500 Mulinello da pesca

Hai bisogno di un manuale per il tuo Shimano Nexave 2500 Mulinello da pesca? Di seguito è possibile visualizzare e scaricare gratuitamente il manuale in PDF in italiano. Questo prodotto attualmente ha 5 domande frequenti, 0 commenti e ha 0 voti. Se questo non è il manuale che desideri, contattaci.

Il tuo prodotto è difettoso e il manuale non fornisce alcuna soluzione? Rivolgiti a un Repair Café per il servizio di riparazione gratuita.

Manuale

Loading…

※部品内容について予告なく変更する場合があります 。
（170616）001

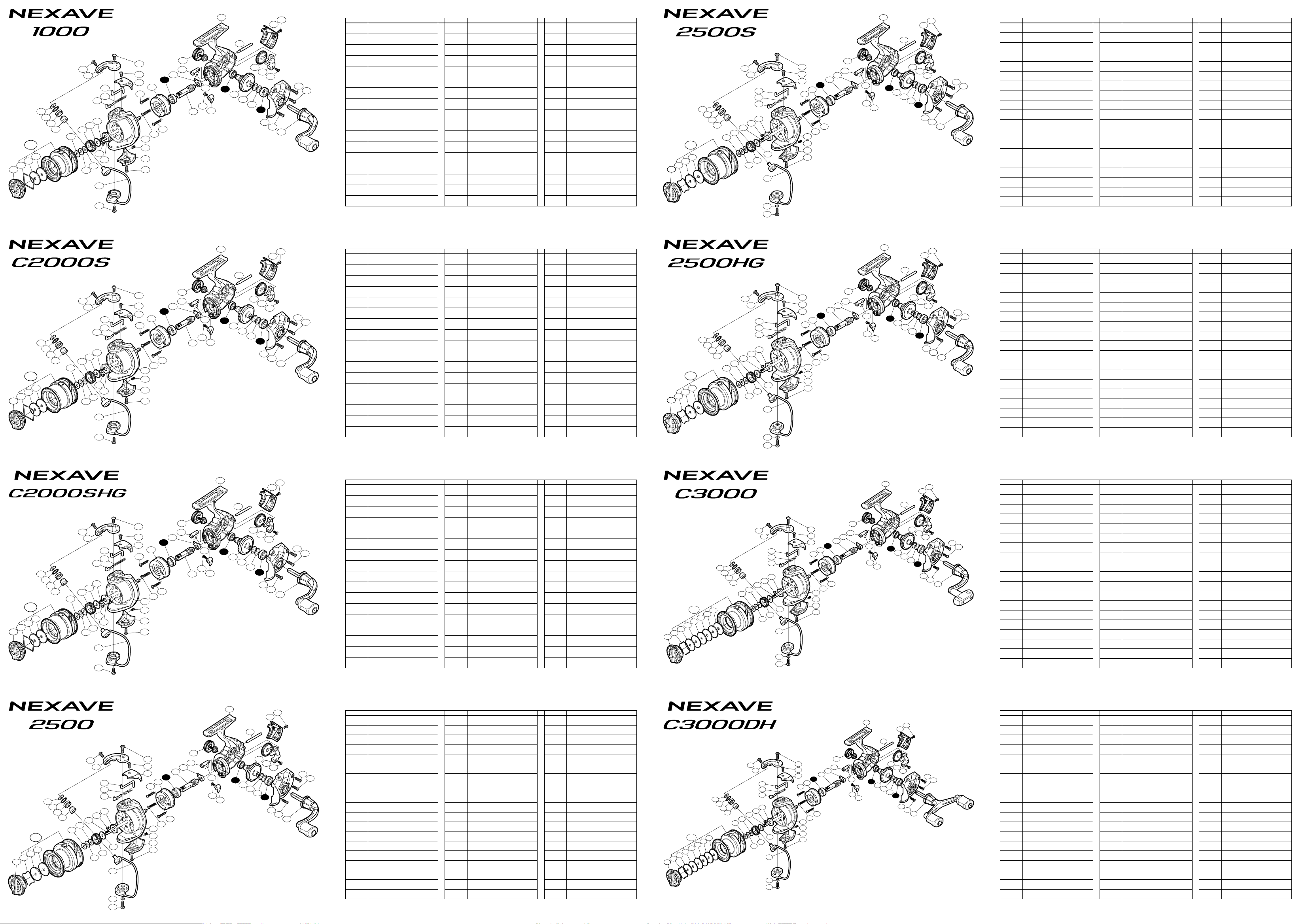

■パーツリスト
番号 部    品    名
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール組
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
番号 部    品    名
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
内ゲリレバー
アームカム
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 3×4 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
番号 部    品    名
35
36
37
38
39
40
41
45
46
47
48
49
50
51
52
PUNT
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
取扱説明書分解図セット（ 付属品）
（5SB47B011）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
2
1
4
5
6
6
6
7
8
9
10
11
27
21
22
26
25
24
28
28
28
12
13
14
15
16
17
18
19
20
21
22
23
29
32
31
35
36
34
33
52
38
39
39
40
41
41
41
46
47
48
50
49
35
51
30
37
30
45
Printed in Malaysia
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
番号 部    品    名
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
アームカム
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 3×4 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
番号 部    品    名
36
37
38
39
40
41
45
46
47
48
49
50
51
52
71
PUNT
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
スプール組
取扱説明書分解図セット（ 付属品）
（5SB47C021）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
2
1
4
71
6
6
6
7
8
9
10
11
27
21
22
26
25
24
28
28
28
12
13
14
16
17
18
19
20
21
22
23
29
32
31
35
36
34
33
52
38
39
39
40
41
41
41
46
47
48
50
49
35
51
30
37
30
15
45
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
番号 部    品    名
19
20
21
22
23
24
25
26
27
28
29
30
32
33
34
35
36
アームカム
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 3×4 ）
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
番号 部    品    名
37
39
40
41
45
46
47
49
50
51
52
91
92
93
94
PUNT
ボールベアリング（7×1 1×3 ）
座金
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
スプール組
ピニオンギア
ドライブ ギア
摺動子ギア
取扱説明書分解図セット（ 付属品）
（5SB47C023）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
2
1
4
91
6
6
6
7
8
9
10
11
27
21
22
26
25
24
28
28
28
12
13
14
16
17
18
19
20
21
22
23
29
32
92
35
36
34
33
52
93
39
39
40
41
41
41
46
47
94
50
49
35
51
30
37
30
15
45
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール組
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
番号 部    品    名
20
21
22
23
24
25
26
27
28
57
58
29
30
31
32
33
34
35
36
固定ボルト
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
座金
固定ボルト
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
番号 部    品    名
37
38
39
40
41
42
43
48
49
50
51
52
53
54
55
56
PUNT
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
ボールベアリング（7×1 3×4 ）
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
取扱説明書分解図セット（ 付属品）
（5SB47E024）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
4
2
1
5
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
48
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
番号 部    品    名
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
番号 部    品    名
40
41
42
43
48
49
50
51
52
53
54
55
56
57
58
71
PUNT
座金
ボールベアリング（7×1 3×4 ）
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
スプール組
取扱説明書分解図セット（ 付属品）
（2500S
:
5SB47E026）
（2500S PE
:
5SB47E027）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
4
2
1
71
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
48
※部品内容について予告なく変更する場合があります 。
（170612）001
■パーツリスト
番号 部    品    名
1
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
ドラグノブ組
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
固定ボルト
固定ボルト
番号 部    品    名
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
ボールベアリング（7×1 3×4 ）
番号 部    品    名
42
43
49
50
51
52
53
54
55
56
57
58
111
112
113
114
118
PUNT
フタ
固定ボルト
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
抜ケ止メバネ
小判座金
耳付座金
スプール組
ハンドル組
取扱説明書分解図セット（ 付属品）
（5SB47E031）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
112
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
111
1
4
114
4
4
112
113
118
※部品内容について予告なく変更する場合があります 。
（170612）001
■パーツリスト
番号 部    品    名
1
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
ドラグノブ組
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
固定ボルト
固定ボルト
番号 部    品    名
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
ドライブ ギア
座金
ボールベアリング（7×1 3×4 ）
番号 部    品    名
42
43
49
50
51
52
53
54
55
56
57
58
111
112
113
114
131
PUNT
フタ
固定ボルト
固定ボルト
摺動子
摺動子ギア
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
抜ケ止メバネ
小判座金
耳付座金
スプール組
ハンドル組
取扱説明書分解図セット（ 付属品）
（5SB47E033）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
57
58
112
6
6
6
9
10
11
8
7
28
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
32
33
34
56
35
36
37
39
40
40
42
43
43
43
49
50
51
52
53
54
55
31
38
41
111
1
4
114
4
4
112
113
131
※部品内容について予告なく変更する場合があります 。
（170616）001
■パーツリスト
番号 部    品    名
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

ドラグノブ組
抜ケ止メバネ
小判座金
ドラグ座金
スプール座金
スプール受ケ（Ａ）
スプール受ケ（Ｂ）
メインシャフト
固定ボルト
ローターナット
ラインローラーブッシュ
ラインローラー
ラインローラースペーサー
ラインローラー座金
アームバネガイド
アームカムバネ
内ゲリレバー
アームカム
固定ボルト
番号 部    品    名
21
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
40
41
固定ボルト
固定ボルト
アームカムバネカバー
ローター
固定ボルト
ベール取付ケカバー
固定ボルト
ベール組
固定ボルト
ローラークラッチ 組
ボールベアリング（7×1 4×5 ）
ピニオンギア用ブッシュ
ストッパーカム
クリックバネ
固定ボルト
ストッパーレバー
ボールベアリング（7×1 1×3 ）
座金
ボールベアリング（7×1 3×4 ）
番号 部    品    名
42
43
48
49
50
52
53
54
55
56
57
58
91
92
93
94
PUNT
フタ
固定ボルト
ハンドル組
固定ボルト
摺動子
固定ボルト
ボディガ ード
摺動子ガイド
ボディ
ハンドルスクリューキャップ
座金
固定ボルト
スプール組
ピニオンギア
ドライブ ギア
摺動子ギア
取扱説明書分解図セット（ 付属品）
（5SB47E029）
※白ヌキ 番号はベアリングを示します。
調整座金類に関しましては、必ずしも 分解図中の表現と一 致しない場合がございますので、
ご了承ください。（商品により使 用している場合とそうでない 場合がございます 。）
3
4
2
1
91
6
6
6
9
10
11
8
7
28
57
58
12
13
14
15
16
17
18
19
20
21
22
23
29
29
29
24
25
26
27
30
92
33
34
56
35
36
37
93
40
40
42
43
43
43
49
50
94
52
53
54
55
31
38
41
48
Scarica il manuale in italiano (PDF, 9.56 MB)
(Rispetta l’ambiente e stampa questo manuale solo se è veramente necessario)

Loading…

Valutazione

Facci sapere che cosa pensi della Shimano Nexave 2500 Mulinello da pesca valutando il prodotto. Vuoi condividere la tua esperienze con questo prodotto o porre una domanda? Ti preghiamo di lasciare un commento al fondo della pagina.
Sei soddisfatto di Shimano Nexave 2500 Mulinello da pesca?
Sì No
Valuta per primo questo prodotto
0 voti

Partecipa alla conversazione su questo prodotto

Qui puoi condividere cosa pensi di Shimano Nexave 2500 Mulinello da pesca. Se hai una domanda, leggi prima attentamente il manuale. La richiesta di un manuale può essere effettuata utilizzando il nostro modulo di contatto.

Maggiori informazioni su questo manuale

Comprendiamo che sia bello avere un manuale cartaceo per i tuoi Shimano Nexave 2500 Mulinello da pesca. Puoi sempre scaricare il manuale dal nostro sito web e stamparlo tu stesso. Se desideri avere un manuale originale, ti consigliamo di contattare Shimano. Potrebbero essere in grado di fornire un manuale originale. Stai cercando il manuale del tuo Shimano Nexave 2500 Mulinello da pesca in un'altra lingua? Scegli la tua lingua preferita sulla nostra home page e cerca il numero del modello per vedere se è disponibile.

Specifiche

Marca Shimano
Modello Nexave 2500
Categoria Mulinelli da pesca
Tipo di file PDF
Dimensione del file 9.56 MB

Tutti i manuali per Shimano Mulinelli da pesca
Altri manuali di Mulinelli da pesca

Domande frequenti su Shimano Nexave 2500 Mulinello da pesca

Il nostro team di supporto cerca informazioni utili sul prodotto e risposte alle domande più frequenti. Se trovi un’inesattezza nelle nostre domande frequenti, ti preghiamo di farcelo sapere utilizzando il nostro modulo di contatto.

Il mulinello da pesca non scorre in modo omogeneo, cosa posso fare? Verificato

Questo può essere dovuto a una rondella non lubrificata correttamente o da una rondella immersa nel lubrificante. Lubrifica la rondella se non è stato fatto correttamente In caso la rondella sia immersa nel lubrificante, è necessario sostituirla.

È stato utile (275) Per saperne di più

Come posso pulire e mantenere correttamente il mio mulinello da pesca? Verificato

Per pulire e mantenere correttamente il tuo mulinello da pesca, assicurati innanzitutto di rimuovere la lenza e tutti i detriti dalla bobina. Utilizzare una spazzola morbida e sapone neutro per pulire il corpo e la maniglia del mulinello. Per l'interno, utilizzare una piccola spazzola e lubrificante per pulire e proteggere le parti in movimento. Assicurati di controllare anche eventuali parti allentate o usurate che potrebbero dover essere sostituite.

È stato utile (54) Per saperne di più

Come posso avvolgere correttamente il mio mulinello da pesca? Verificato

Per avvolgere correttamente il tuo mulinello da pesca, assicurati innanzitutto che la bobina sia riempita con la quantità e il tipo di lenza appropriati per la pesca che intendi fare. Successivamente, fai passare il filo attraverso le guide della tua canna e legalo alla bobina del mulinello. Tieni la canna e il mulinello leggermente inclinati e gira la maniglia per recuperare il filo allentato mentre contemporaneamente inserisci il filo nella bobina. Assicurati di lasciare una piccola quantità di filo sulla bobina per evitare che il filo si aggrovigli o si spezzi.

È stato utile (50) Per saperne di più

Quali sono i diversi tipi di mulinelli da pesca? Verificato

Esistono diversi tipi di mulinelli da pesca, inclusi mulinelli da spinning, mulinelli da baitcasting, mulinelli da spincast e mulinelli da mosca. I mulinelli da spinning sono il tipo di mulinello più popolare e versatile, adatto alla maggior parte dei tipi di pesca. I mulinelli da baitcasting sono progettati per i pescatori più esperti e sono tipicamente utilizzati per la pesca in acqua dolce. I mulinelli Spincast sono un ibrido di mulinelli da spinning e baitcasting e sono facili da usare per i principianti. I mulinelli da mosca sono utilizzati per la pesca a mosca e hanno un design unico che consente un rilascio regolare e controllato della lenza.

È stato utile (45) Per saperne di più

Posso usare il mio mulinello da spinning per la pesca in acqua salata? Verificato

Sì, i mulinelli da spinning possono essere utilizzati per la pesca in acqua salata, ma è importante pulire e mantenere adeguatamente il mulinello dopo ogni utilizzo in acqua salata per prevenire la corrosione. È anche importante utilizzare un filo specifico per l'acqua salata, poiché è più durevole e resistente ai danni causati dal sale e da altri elementi presenti nell'acqua.

È stato utile (44) Per saperne di più
Manuale Shimano Nexave 2500 Mulinello da pesca

Prodotti correlati

Manuale Shimano TwinPower 4000PG Mulinello da pesca

Manuale

Shimano TwinPower 4000PG Mulinello da pesca
Manuale Shimano JHX 6000F Mulinello da pesca

Manuale

Shimano JHX 6000F Mulinello da pesca
Manuale Shimano Sahara 2500HGS Mulinello da pesca

Manuale

Shimano Sahara 2500HGS Mulinello da pesca
Manuale Shimano Sedona 1000RA Mulinello da pesca

Manuale

Shimano Sedona 1000RA Mulinello da pesca
Manuale Shimano Nexave C3000HG Mulinello da pesca

Manuale

Shimano Nexave C3000HG Mulinello da pesca
Manuale Shimano Nexave 2500HG Mulinello da pesca

Manuale

Shimano Nexave 2500HG Mulinello da pesca
Manuale Shimano TwinPower 3000HGM Mulinello da pesca

Manuale

Shimano TwinPower 3000HGM Mulinello da pesca
Manuale Shimano JHX 2000F Mulinello da pesca

Manuale

Shimano JHX 2000F Mulinello da pesca

Categorie correlate

Alutecnos Mulinelli da pesca
Albacore Mulinelli da pesca
Crivit Mulinelli da pesca
Miya Epoch Mulinelli da pesca
Daiwa Mulinelli da pesca
×
Download
