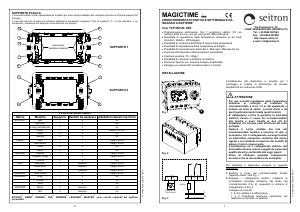

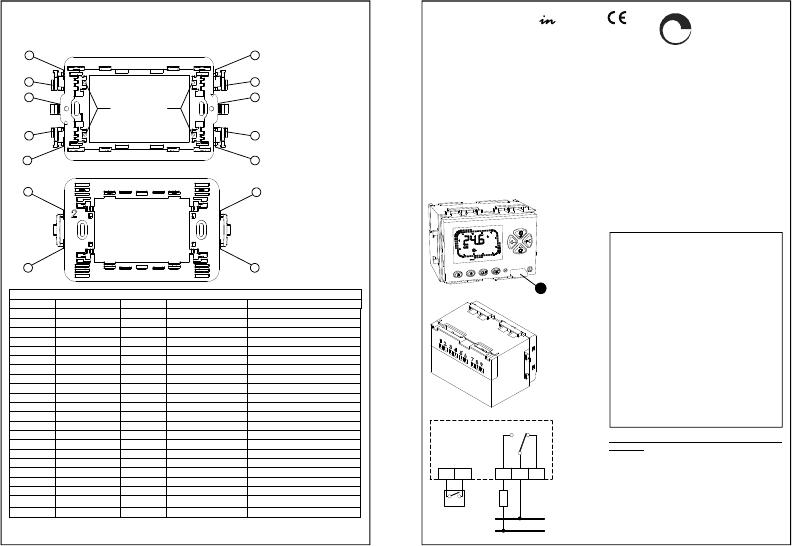

TCP IW0 BI0 0SE 022520H8 180913

PLACCHE ADATTABILI

Marca Modello Supporto Dentelli da spezzare Adattatori laterali copri foro

BTICINO

®

light 1 2 no

light tech 1 2 no

Living International 1 2 no

Matix 1 2 Largh. 2,5 mm

Luna 2 3 no

Axolute 2 3 no

VIMAR

®

Idea 1 1 Largh. 4 mm

Idea Rondò 1 1 Largh. 4 mm

Plana 2 3 no

Eikon 2 3 no

GEWISS

®

Playbus 1 2 Largh. 4 mm

Playbus Young 1 2 Largh. 4 mm

Chorus 2 3 no

AVE

®

Banquise 1 nessuno Largh. 4 mm

Sistema 45 1 nessuno Largh. 4 mm

Noir 1 nessuno Largh. 4 mm

SIEMENS

®

Delta Futura 1 2 Largh. 4 mm

LEGRAND

®

Ergo 1 2 no

Cross 1 2 no

Vela 1 2 no

MASTER

®

Modo 2 nessuno no

Mix 2 nessuno no

SUPPORTO PLACCA

Il cronotermostato è stato appositamente studiato per poter essere adattato alle molteplici placche di rifinitura presenti sul

mercato.

A seconda del tipo di placca di rifinitura utilizzata è necessario scegliere il tipo di supporto (1 o 2) da utilizzare, e se

necessario, intervenire sul supporto come descritto nel seguito.

BTICINO

®

, VIMAR

®

, GEWISS

®

, AVE

®

, SIEMENS

®

, LEGRAND

®

, MASTER

®

sono marchi registrati dai legittimi

proprietari.

SUPPORTO 1

1

2

2

1

2

2

1

1

2 2

Inserimento

adattatore laterale

SUPPORTO 2

3

3

3

3

8

MAGICTIME

CRONOTERMOSTATO DIGITALE SETTIMANALE DA

INCASSO A BATTERIE

Cod. TCP IW0 BI- 0SE

• Programmazione settimanale: fino 7 programmi distinti (1/2 ora

nell'arco delle 24 ore), uno per ogni giorno della settimana

• Possibilità di regolazione della temperatura ambiente su tre livelli

(Comfort - Ridotto - Off/Antigelo)

• Possibilità di correzione dell'Offset di lettura della temperatura

• Possibilità di impostazione della temperatura di Antigelo

• Possibilità di funzionamento Automatico / Manuale / Manuale 24 ore

• Funzione ottimizzazione delle accensioni (escludibile)

• Funzione vacanze (1h ÷ 99gg.)

• Possibilità di comando a distanza via telefono

• Posizione 'Spento' con funzione Antigelo disattivabile

• Fissaggio su scatola 503 (scatola incasso 3 moduli)

Via Prosdocimo, 30

I-36061 BASSANO DEL GRAPPA (VI)

Tel.: +39.0424.567842

Fax.: +39.0424.567849

http://www.seitron.it

e-mail: info@seitron.it

s

e

i

t

r

o

n

INSTALLAZIONE

a

ATTENZIONE

- Per una corretta regolazione della temperatura

ambiente si consiglia di installare il

cronotermostato a circa 1,5 m dal pavimento e

lontano da fonti di calore, correnti d'aria o da

pareti particolarmente fredde (ponti termici).

- E' obbligatorio, al fine di garantire la sicurezza

elettrica, fissare il corpo del cronotermostato

alla piastra a muro tramite le due viti (in

dotazione) che trovano sede all'interno del vano

portapile.

- Qualora il carico pilotato dal relè del

cronotermostato funzioni a tensione di rete, è

necessario che il collegamento avvenga tramite

un interruttore onnipolare conforme alle norme

vigenti e con distanza di apertura dei contatti di

almeno 3 mm in ciascun polo.

- L'installazione ed il collegamento elettrico del

termostato devono essere eseguiti da personale

qualificato ed in conformità alle leggi vigenti.

- Prima di effettuare qualsiasi collegamento

accertarsi che la rete elettrica sia scollegata.

L'installazione del dispositivo è prevista per il

montaggio in scatole di derivazione da incasso

standard da tre moduli tipo 503E.

Per installare il dispositivo eseguire le seguenti

operazioni:

1. Estrarre il corpo del cronotermostato tirando

l'apposito tiretto, vedi Fig. 1.

2. Eseguire i collegamenti elettrici, mediante la

morsettiera innestata all'interno del fondo del

cronotermostato (Fig. 2), seguendo lo schema di

collegamento di Fig. 3.

Collegare ai morsetti:

- 7, 8, 9 la caldaia o il raffrescatore.

- 1 e 2 l'interfaccia telefonica (opzionale) per

realizzare il comando via telefono.

Fig. 1

2

2

1

6

2

0

1

8

4

2

4

1

4

1

2

1

0

8

C

6

2

2

Fig. 2

TCP IW0 BI0 0SE 022520A8 180913

1

INTERFACCIA

1 2

TELEFONICA



7 98

CARICO

L

N

Fig. 3
