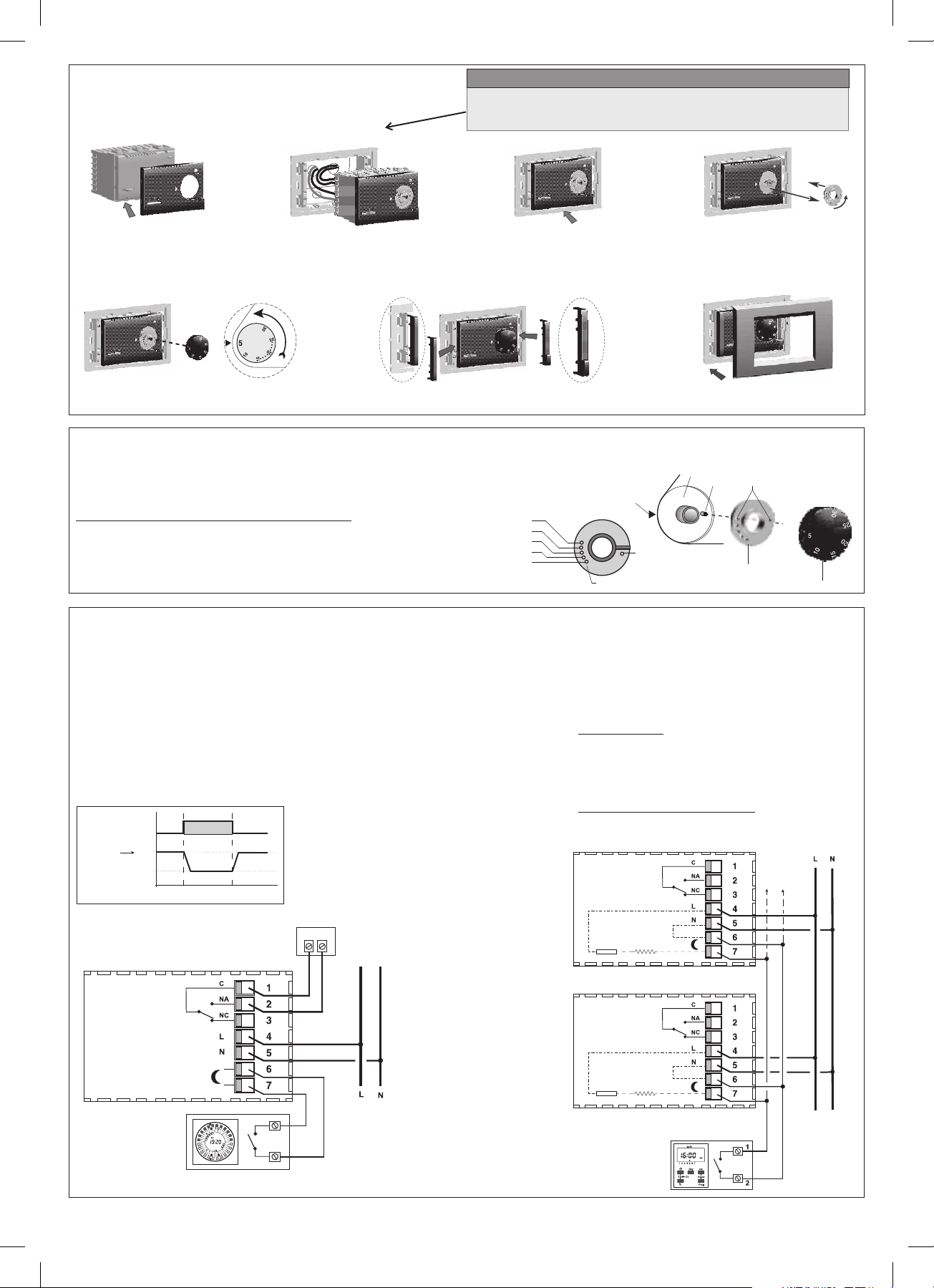

2 - LIMITAZIONE DELLA TEMPERATURA MASSIMA DELL’AMBIENTE

È possibile prefissare da 16 °C a 24 °C, con step di 2 °C, il massimo valore di temperatura impostabile.

N.B.: il termostato viene fornito con il "disco range" preinstallato con il perno nel foro neutro (nessuna limitazione di temperatura)

16 °C

18 °C

20 °C

22 °C

24 °C

Foro neutro

Fori per limitazione del set di temperatura.

Impostazione del limite di temperatura o sua successiva modifica

a) Ruotare in senso antiorario la manopola ed estrarla

b) Estrarre il “disco range" quindi reinserirlo facendo corrispondere il foro relativo alla

temperatura massima desiderata con il perno situato sul termostato (fig. 1)

c) Reinserire la manopola e verificare a fine corsa antiorario la corrispondenza di 5 °C

con l’indice; se diversa, reinserire la manopola ruotata di 180°

Fori

Perno

Disco range

Sede disco range

Fig. 1

1 - ESEMPIO INSTALLAZIONE DEL TERMOSTATO

Applicare il frontale prescelto

Eseguire i collegamenti elettrici

Inserire il termostato nel

telaietto sino al bloccaggio

Applicare le due spallette al telaietto

Applicare la placca prescelta

Spalletta

destra

Frontale

Placca

Corpo termostato

Inserire la manopola

Posizione corretta

della manopola

Impostare blocco temperatura

(solo se desiderato)

Disco range

(se richieste dal tipo di placca)

Manopola

(4 dentini laterali di bloccaggio)

Attenzione alla posizione dei pin di

inserimento delle spallette

Fissare il Telaietto scelto

alla scatola ad incasso tipo 503

Indice

3 - COLLEGAMENTI ELETTRICI

Termostati con ingressi per comando riduzione della temperatura notturna, esterno (es. Interruttore orario)

Con disattivata la tensione di rete:

Collegare i fili di alimentazione ai morsetti n° 4 (Linea) e n° 5 (Neutro).

Collegare i fili del dispositivo da comandare ai morsetti: n° 1 = comune

n° 2 = normalmente aperto

n° 3 = normalmente chiuso

Con forti carichi induttivi (pompe ed elettrovalvole) si consiglia di collegare un filtro RC in parallelo al carico.

Fig. 3

- Esempio di collegamento a caldaia e orologio per comando riduzione notturna

Interruttore

orario

230 V~

Art. TE301/MC

Art. TE303/MC

Caldaia

Alimentazione 230 V~

Ingressi per comando

riduzione notturna

230 V~

Art. TE301/MC

Art. TE303/MC

Interruttore orario con

contatto NA, comune

a tutti i termostati

Art. TE301/MC

Art. TE303/MC

Installazioni multiple

Comfort

Aperto

Temperatura

Comfort

Contatto

Aperto

Riduzione

Chiuso

ore 06ore 22

Fig. 2

Selezione remota della temperatura "Comfort" o "Riduzione”

Qualora si desideri utilizzare la selezione remota della temperatura “Comfort" o "Riduzione", provvedere al

collegamento del contatto esterno ai morsetti n° 6 en°7 del termostato (fig. 3 e fig. 4).

Temperatura "Comfort" = contatto esterno aperto

Temperatura "Riduzione" = contatto esterno chiuso

La selezione della temperatura di "Riduzione”

determina una riduzione di 4 °C rispetto al valore

impostato.

Fig. 4

Nelle installazioni multiple (vedi uffici, scuole, abitazioni, ecc.) comandate per la

riduzione notturna centralizzata da un solo interruttore orario, oltre a quanto sopra

riportato è necessario attenersi scrupolosamente alle seguenti indicazioni (fig. 4).

Per tutti i termostati

1) Alimentazione 230 V~

Morsetto n° : collegare la Linea di rete (230 V~)4

Morsetto n° : collegare il Neutro di rete (ritorno)5

N.B.: normalmente nelle reti di alimentazione uso civile risulta unificato il colore

"marrone” per la fase, "blu" per il neutro (ritorno di linea).

2) Collegamenti per comando riduzione notturna

Tutti i morsetti n° : collegare in parallelo con uscita dell'interruttore orario.62

Tutti i morsetti n° : collegare in parallelo con uscita dell'interruttore orario.71

ATTENZIONE: i collegamenti al contatto esterno di selezione riduzione sono a potenziale di rete.

Esempio

20 °C

16 °C

impostata

Il costruttore si riserva la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterrà necessarie, senza obbligo di preavviso.

COMPATIBILITÀ ALLE PLACCHE DELLE SERIE CIVILI DI MAGGIOR DIFFUSIONE

IMPORTANTE: per la procedura di montaggio del termostato con la

placca della serie civile scelta, attenersi anche alle indicazioni riportate

nello specifico foglio di compatibilità contenuto nella confezione.

IMPORTANTE!

Spalletta

sinistra

Scarica il manuale in italiano (PDF, 0.64 MB)

(Rispetta l’ambiente e stampa questo manuale solo se è veramente necessario)
