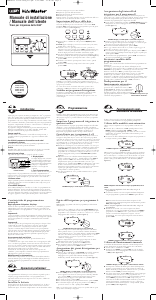

VERSIONE
WT2X
Manuale di installazione
/ Manuale dell’utente
Timer per irrigazione della Orbit
®
Grazie per aver acquistato un timer per irrigazione Orbit
®
. I progettisti
della Orbit
®
hanno unito la semplicità degli interruttori meccanici alla
precisione dell’elettronica digitale per offrirvi un timer facile da
programmare e allo stesso tempo estremamente versatile. Il timer Orbit
®
offre convenienza flessibilità, permettendovi di gestire un programma di
irrigazione completamente automatico, semi-automatico o manuale per
tutte le vostre esigenze di irrigazione.
Vi preghiamo di leggere interamente il presente manuale prima di
iniziare la programmazione e l’uso della centralina. Alcune delle
principali caratteristiche di progettazione includono:
Estrema semplicità
Ruotando il disco combinatorio su una delle nove impostazioni, è
possibile rivedere la programmazione o apportare facilmente delle
modifiche.
Possibilità di programmare la centralina stando seduti
comodamente in poltrona
Inserendo due batterie alcaline AA è possibile programmare il timer
prima di installarlo nella posizione definitiva.
Fusibile
Il fusibile lento da 0,75 A serve a proteggere il circuito. Per sostituirlo,
utilizzare un fusibile WaterMaster da 0,75 A o equivalente.
Coperchi Lexan in lingua
Disponibili in inglese, francese, spagnolo, italiano e tedesco.
1. Display digitale
Un ampio display LCD (schermo
a cristalli liquidi) visualizza l’ora
ed indica la maggior parte delle
impostazioni di programmazione.
Il display è completamente
interattivo con tutti gli altri
comandi.
2. Tasti di programmazione
Il timer è dotato di sette tasti per
l’impostazione e la programmazione. Lavorando congiuntamente al
selettore rotante, i tasti vengono utilizzati per impostare l’ora, il tempo
d’irrigazione, i giorni d’irrigazione, gli orari d’avvio e altre funzioni.
3. Selettore rotante
L’ampio quadrante permette di individuare facilmente quale funzione è
attualmente selezionata e/o in che modalità il timer è impostato per il
suo funzionamento.
4. Tasto RESET (Reimposta)
Il tasto RESET (Reimposta) cancella l’ora, la data e la programmazione
effettuata dall’utente, ma non cancella il programma a prova di guasti
installato in fabbrica. Per evitare una reimpostazione accidentale, il tasto
è incassato all’interno del pannello e per premerlo è necessario utilizzare
un oggetto appuntito come la punta di una penna o di una matita.
sufficiente energia per circa tre anni di utilizzo.
Togliere il coperchio della morsettiera.
Inserire due batterie AA nel vano batterie.
Richiudere il coperchio.
Batterie scariche o l’assenza di queste causa la cancellazione dell’ora e
della data in caso di interruzione della corrente.
Impostazione dell’ora e della data
Se questa è la prima volta che il timer viene programmato, è
necessario premere il piccolo tasto incassato con su scritto
RESET.
Premendo
RESET non viene interessato il programma a prova di guasti
installato in fabbrica
[vedere figura 2].

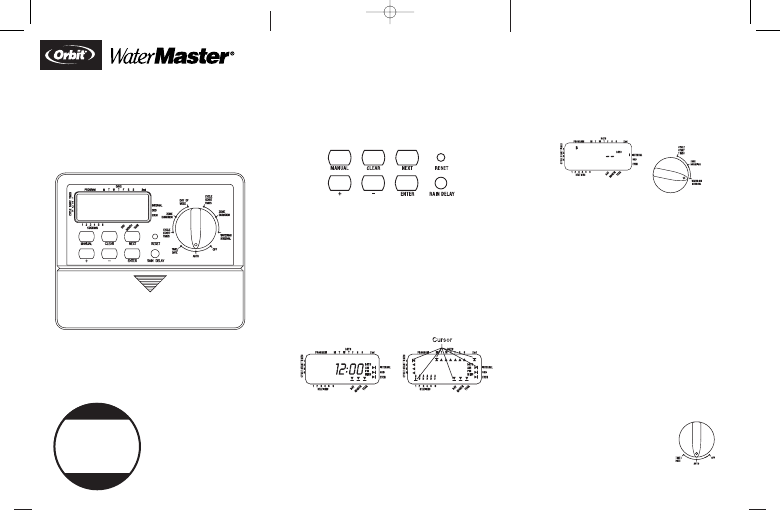

FIGURA 2: Tasti di programmazione
Portare il disco combinatorio sulla posizione TIME/DATE [vedere
figura 3].
12:00 AM appare sul display, con tre frecce rivolte verso year (anno),
month (mese) e day (giorno).
Utilizzare i tasti + e - per impostare l’ora esatta. Quando si è
impostata l’ora esatta, premere il tasto
ENTER per memorizzarla. Per
avanzare o arretrare più rapidamente, tenere premuto il tasto
+ o -
finchè il display non entra in modalità avanzamento rapido.
Un cursore lampeggiante apparirà sotto la freccia dell’anno, mese e
della data quando si effettua la programmazione
[vedere figura 3].
Utilizzare i tasti + and – per impostare l’anno corretto, quindi
premere
ENTER.
Utilizzare i tasti + and – per impostare il mese corretto, quindi
premere
ENTER.
Utilizzare i tasti + and – per imposatre la data esatta, quindi
premere
ENTER.
FIGURA 3: Display a cristalli liquidi con le relative informazioni
Cautela: se non si immette nel timer un programma di irrigazione, il
programma a prova di guasti installato in fabbrica accenderà ogni stazione,
ogni giorno per 10 minuti.
Per evitare un’accensione accidentale delle valvole, portare il disco
combinatorio su
OFF oppure immettere un programma di irrigazione.
Stabilire un programma di irrigazione
Per aiutarvi a comprendere come programmare al meglio il timer,
potrebbe risultare utile abbozzare su carta la pianificazione
dell’irrigazione. Ciò vi aiuterà a stabilire in quali giorni e a che ora
vorrete irrigare.
Caratteristiche di programmazione
principali
Doppio programma d’irrigazione - Riepilogo
Il timer vi offre la possibilità di utilizzare uno o entrambi i programmi
indipendenti. Notate che ogni singola stazione può essere impostata
indipendentemente con il programma A o con B oppure sia con A che
con B.
Programma–A
Questo programma consente di programmare le stazioni selezionate per
l’irrigazione in giorni specifici della settimana o per l’irrigazione ogni due
giorni. Il programma A si autoripete continuamente nelle settimane
successive.
Programma–B
Offre due opzioni: una per l’irrigazione nei giorni pari o dispari, l’altra
ad intervalli che vanno da ogni giorno a una volta ogni 28 giorni.
Questa caratteristica è stata pensata per andare incontro a quelle
esigenze e restrizioni imposte dalle autorità locali e per risparmiare
acqua. Il timer calcola automaticamente i giorni pari e dispari (in base
alla data) di ciascun mese e introduce degli adattamenti per gli anni
bisestili offrendo così un’ irrigazione equamente ripartita fra pari e
dispari fino all’anno 2100.
Accatastamento degli orari d’inizio
Il timer ha la capacità di “accatastare” gli orari di inizio che si
sovrappongono.
Se si immettono due o più orario di inizio che si sovrappongono (nello
stesso o in diversi programmi), il timer non attiverà due stazioni alla
stessa ora. Al contrario, il timer attiverà la prima stazione e poi attiverà
la la/e stazione/i successiva/e, una dopo l’altra, al termine della durata
dell’irrigazione preimpostata per la prima stazione.
Il timer NON accatasterà gli orari con il successivo giorno del
calendario. Questo impedisce al timer di violare la programmazione
dell’irrigazione a giorni pari e dispari.
Modalità manuali e semiautomatiche
Il timer mette a disposizione un certo numero di modalità manuali e
semi-automatiche per per una maggiore flessibilità nell’irrigazione. È
possibile annullare la programmazione automatica del timer in molti
modi diversi.
La programmazione del timer può essere effettuata seguendo pochi e
semplici passaggi. Prima di iniziare con la programmazione, è
importante inserire le batterie, impostare l’ora e la data e stabilire un
piano di irrigazione.
Installare le batterie
Il timer ha bisogno di due batterie AA per mantenere l’ora, la data e i
programmi in caso di interruzione della corrente elettrica. Con una
installazione tipica, le batterie completamente cariche dovrebbero offrire
Il timer è dotato di due programmi che possono essere impostati per
controllare un’ampia gamma di programmi di irrigazione. A seconda
delle proprie esigenze, è possibile utilizzare sia un unico programma
che entrambi.
Immettere il programma di irrigazione in
qualsiasi ordine
È possibile immettere il proprio programma di irrigazione nell’ordine
desiderato. Questa caratteristica permette di rivedere e modificare
facilmente i propri programmi di irrigazione. Le proprie impostazioni
possono essere modificate in ogni momento sia mentre si sta
impostando il programma iniziale che dopo anni di utilizzo.
Orari d’inizio per i programmi A e B
N.B. L’orario di inizio è l’ora del giorno in cui il programma comincia con
l’irrigazione della prima stazione e tutte le altre stazioni del programma
seguiranno in sequenza. Non esistono orari di inizio separati per ogni singola
stazione. Gli orari di inizio non corrispondono a stazioni specifiche, bensì ai
programmi (A o B). Se si immette più di un orario di inizio, tutte le stazioni
del programma specificato irrigheranno di nuovo (in sequenza).
Il modo in cui si imposta il ciclo dell’orario di inizio è lo stesso per
entrambi i programmi. Portare il disco combinatorio sulla posizione
CYCLE START TIMES (orari dell’inizio del ciclo) nel programma che si
vuole impostare. Il display visualizzerà una A o una B a seconda del
programma che si è selezionato. Il display visualizzerà
— : — e un
cursore lampeggiante nella posizione
CYCLE START TIMES 1 [vedere
figura 4].
Impostare l’ora in cui si desidera iniziare l’irrigazione per l’orario
d’inizio 1 utilizzando i tasti
+ o - , quindi premere il tasto ENTER. Il
display avanzerà a
START 2. Per ulteriori orari di inizio, ripetere
semplicemente questa procedura utilizzando i tasti
+ e - per
immettere l’ora, quindi premere
ENTER. Non dimenticare, ogni orario
di inizio attiverà tutte le stazioni che sono state impostate per
l’irrigazione nel programma specificato. Non esistono orari di inizio
separati per ogni singola stazione. Gli orari di inizio non
corrispondono a stazioni specifiche.
Per ogni programma (A o B) è possibile immettere fino a quattro
orari di inizio.
FIGURA 4: Display a cristalli liquidi con l’orario d’inizio
Durata dell’irrigazione per programma A
o B
N.B. Entrambi i programmi richiedono la programmazione della durata
dell’irrigazione.
Portare il disco combinatorio sulla posizione ZONE DURATION (durata
della zona) o nel programma A o nel B. Il display visualizzerà quale
programma è stato selezionato con una “A” o una “B” e il - - cursore
lampeggiante nella stazione “1”
[vedere figura 5].
FIGURE 5: Durata della stazione per il programma A
È possibile impostare la durata dell’irrigazione da 1 a 99 minuti.
Tenere premuto il tasto + per far avanzare il numero dei minuti,
oppure utilizzare il tasto - per andare indietro, quindi premere
ENTER.
Una volta che i minuti sono impostati, apparirà una “A” o una “B”
sopra la stazione 1 e il cursore si sposterà sulla stazione 2 e
comincerà a lampeggiare.
Ripetere semplicemente questi passaggi per impostare la durata
dell’irrigazione di tutte le zone di questo programma
Per saltare una stazione, premere il tasto NEXT (avanti).
Per cancellare le durate dell’irrigazione precedentemente
programmate, premere il tasto
CLEAR (cancella).
Assegnazione dei giorni di irrigazione per
il programma A
Portare il disco combinatorio su DAY OF WEEK (giorno della settimana)
nel programma A. Il display visualizzerà una “A” e il cursore
lampeggerà sotto i giorni della settimana Monday, Tuesday,
Wednesday, (Lunedì, Martedì, Mercoledì, ecc.)
[vedere figura 6].
FIGURE 6: Display a cristalli liquidi con i giorni dell’irrigazione
Premere ENTER per attivare l’irrigazione il lunedì (Monday). Una
freccia apparirà sotto la M e il cursore passerà a Tuesday (Martedì)
(“T”), premere
ENTER per attivare l’irrigazione in questo giorno.
Ripetere questi passaggi per tutti i giorni della settimana.
Per saltare un giorno, premere NEXT.
Per cancellare un giorno precedentemente inserito, premere CLEAR
Se si desidera irrigare ogni due giorni, premere il tasto NEXT per
spostare il cursore su “2nd”, quindi premere
ENTER.
N.B. Se si decide di irrigare ogni due giorni, non è possibile indicare giorni
specifici della settimana per l’irrigazione
Assegnazione degli intervalli di
irrigazione per il programma B
Il programma B viene utilizzato per irrigare ad intervalli precisi tra i
giorni (da 1 a 28), oppure a giorni pari e dispari. Il timer è dotato di un
sistema di compensazione per gli anni bisestili che garantirà una
conformità al programma pari e dispari fino al 2100.
Portare il disco combinatorio ruotante su WATERING INTERVAL (intervallo
d’irrigazione). Il cursore lampeggeràa sinistra della parola
INTERVAL
[vedere figura 7].
FIGURA 7: Display a cristalli liquidi con intervalli d’irrigazione
Premere e tenere premuti i tasti + o - er selezionare il numero di
giorni da frapporre alleirrigazioni.
Per esempio: se si desidera irrigare
una volta ogni 10 giorni, impostare l’intervallo su 10.
Per attivare l’intervallo dell’irrigazione, premere ENTER.
N.B. Se oggi si immette un intervallo di “3", il timer irrigherà oggi per la
prima volta e poi di nuovo ogni ”3" giorni.
Per selezionare l’irrigazione in giorni pari o dispari, premere NEXT. Il
cursore si sposterà o sull’impostazione dispari oppure su quella pari,
quindi premere
ENTER.
Per cancellare una programmazione, premere CLEAR. Per immettere
una nuova programmazione, premere
NEXT.
Revisione e modifica della
programmazione
Il timer Orbit consente di rivedere facilmente l’intera programmazione
d’irrigazione.
Ad esempio, per rivedere gli orari d’inizio dell’irrigazione del
programma A, basta spostare il disco combinatorio sulla posizione
CYCLE
START TIMES
nel programma A e controllare gli orari che sono stati
immessi. Usando il tasto
NEXT, è possibile ripercorrere tutta la
programmazione senza paura di interferire con essa. Se si desidera
modificare gli orari d’inizio, i giorni o l’intervallo previsti per
l’irrigazione, è sufficiente seguire le direzioni per tale programma. Dopo
aver rivisto o modificato la programmazione d’irrigazione, ricordare di
riportare il disco combinatorio rotante su
AUTO (automatico).
Predisposizione per il
funzionamento automatico
Una volta completata la programmazione,
spostare il disco combinatorio rotante su
AUTO
[vedere Figura 8]. Il timer ora è completamente
programmato e pronto per il funzionamentoin
modalità automatica. Nella modalità automatica,
ogni programma funzionerà in sequenza, a
cominciare dal programma A.
Il timer Orbit possiede la capacità di annullare il programma
automatico senza interferire con il programma preimpostato.
Utilizzo della modalità semi-automatica
(Tutte le stazioni completano il ciclo dei programmi A & B una sola
volta)
Portare il disco combinatorio su AUTO, quindi premere il tasto
MANUAL. Il display visualizzerà“AB”, “MANUAL”, e “ALL”
lampeggeranno
[vedere figura 9]. Ciò indica che tutte le stazioni
irrigheranno, in sequenza, in modalità semi-automatica per la
durata assegnatagli.
Per attivare la durata dell’irrigazione assegnata nei programmi A e
B ad ogni stazione, premere
ENTER.
FIGURA 9: Irrigazione semi-automatica per stazioni assegnate ai
programmi A e B
N.B. La stazione 1 del programma A irrigherà per prima per la durata
assegnatale, seguita dalla stazione 1 del programma B prima di passare
alla seconda stazione e si continuerà così in modo alternato. Solo quelle
stazioni a cui è stata assegnata una durata d’irrigazione, irrigheranno
quando si utilizza la modalità manuale o semi-automatica
[vedere
figura 10].
FIGURA 10: Irrigazione semi-automatica inserita per i programmi A e B, tutte le
stazioni
(Tutte le stazioni completano il ciclo una volta, solo per il
programma A)
Per attivare le stazioni a cui è stata assegnata una durata d’irrigazione
solo per il programma A, premere il tasto
MANUAL, seguito dal tasto
NEXT. Ciò attiverà le stazioni con una durata assegnata solo del
programma A. Per avviarequesta irrigazione semi-automatica, premere
ENTER [vedere figura 11].
(Tutte le stazioni completano il ciclo una sola volta, solo per il
programma B)
Per attivare le stazioni a cui è stata assegnata una durata
d’irrigazione, solo per il programma B, premere il tasto
MANUAL e
poi premere il tasto
NEXT due volte. Questo attiverà solo quelle
stazioni con una durata d’irrigazione assegnata, solo nel
programma B. Per avviare questa irrigazione semi-automatica,
premere
ENTER.
FIGURA 11: Irrigazione manuale solo del programma A o B
Utilizzo del funzionamento manuale
La modalità di funzionamento manuale consente di impostare la
durata d’irrigazione di ognuna delle stazioni da 1 a 99 minuti.
Portare il disco combinatorio su AUTO.
Premere il tasto MANUAL. Poi premere NEXT tre volte. Il display
visualizzerà un cursore lampeggiante sulla stazione 1 insieme a
- - MINS [vedere figura 12].
FIGURA 12: Display a cristalli liquidi con funzionamento manuale
Per impostare il numero di minuti per la durata dell’irrigazione,
premere e tener premuto il tasto
+ per avanzare al numero di
minuti desiderati per l’irrigazione. Utilizzare il tasto
- per andare
indietro. Premere
ENTER per iniziare l’irrigazione.
Per saltare una stazione, premere NEXT finchè il cursore lampeggia
sul numero della stazione che si vuole programmare. Per
esempio: per impostare la stazione 3 per cinque minuti, premere
il tasto
MANUAL; poi premere il tasto NEXT cinque volte per
selezionare la modalità di funzionamento manuale e passare alla
stazione di irrigazione 3; utilizzando il tasto
+ o -, impostare
manualmente la durata dell’irrigazione a cinque minuti, quindi
premere
ENTER [vedere figura 13].
1
sezione
1
4
3
2
Introduzione
FIGURA 1: Posizione dei
comandi sul timer
2
sezione
Operazioni preliminari
3
sezione
Programmazione
Funzionamento semi-
automatico & manuale
4
sezione
ALL
MODELLI
5
:
00
FIGURA 8: Predisposizione per
il funzionamento automatico
WTM220355 57114-24rE_Ita.qxd 2/22/2002 12:42 PM Page 1
Loading…
Valutazione
Facci sapere che cosa pensi della Orbit WaterMaster 57161 Centralina irrigazione valutando il prodotto. Vuoi condividere la tua esperienze con questo prodotto o porre una domanda? Ti preghiamo di lasciare un commento al fondo della pagina.Maggiori informazioni su questo manuale
Comprendiamo che sia bello avere un manuale cartaceo per i tuoi Orbit WaterMaster 57161 Centralina irrigazione. Puoi sempre scaricare il manuale dal nostro sito web e stamparlo tu stesso. Se desideri avere un manuale originale, ti consigliamo di contattare Orbit. Potrebbero essere in grado di fornire un manuale originale. Stai cercando il manuale del tuo Orbit WaterMaster 57161 Centralina irrigazione in un'altra lingua? Scegli la tua lingua preferita sulla nostra home page e cerca il numero del modello per vedere se è disponibile.
Specifiche
| Marca | Orbit |
| Modello | WaterMaster 57161 |
| Categoria | Centraline irrigazione |
| Tipo di file | |
| Dimensione del file | 1.14 MB |
Tutti i manuali per Orbit Centraline irrigazione
Altri manuali di Centraline irrigazione
Partecipa alla conversazione su questo prodotto
Qui puoi condividere cosa pensi di Orbit WaterMaster 57161 Centralina irrigazione. Se hai una domanda, leggi prima attentamente il manuale. La richiesta di un manuale può essere effettuata utilizzando il nostro modulo di contatto.
