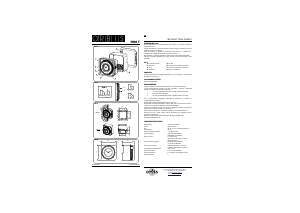

Manuale

MINI T

00/09.2012 A016.36.56155

ITA

INTERRUTTORE ORARIO

ISTRUZIONI PER L’USO

Durante l’installazione ed il funzionamento del prodotto e’ necessario rispettare le

seguenti indicazioni:

Leggere attentamente le istruzioni riportate in questo manuale il prodotto deve essere

installato da persona competente.

Prima di accedere ai morsetti di collegamento assicurarsi che i conduttori da

collegare o gia’ collegati allo strumento non siano in tensione.

Non alimentare o collegare il prodotto se qualche parte di esso risulta danneggiata.

Collegare il prodotto rispettando gli schemi descritti nel presente manuale e sullo

strumento

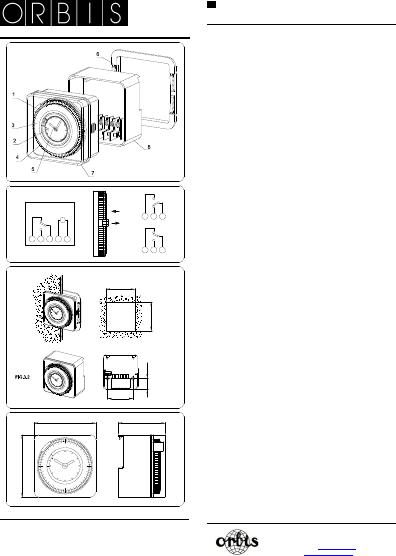

FIG. 1

1.- Comando manuale 5.- Lancette

2.- Indicatore 6.- Accessorio di montaggio retroquadro

3.- Sfera 7.- Coperchio di protezione trasparente

4.- Cavalierini 8.- Base de connessione

MONTAGGIO

Controllo automatico di montaggio independente su di una superficie, su binario DIN

(EN 60715) o retroquadro.

COLLEGAMENTI ELETTRICI

Schemi di collegamento

PROGRAMMAZIONE

Togliere il coperchio di protezione trasparente posto sul frontale dell’orologio.

I modi di funzionamento possibili sono due, automatico o manuale, selezionabili

attraverso il selettore manuale posto sul frontale:

I - Circuito permanentemente chiuso (contatto morsetti 3-2 in ON).

 - Funzionamento automatico.

O - Circuito permanentemente aperto (contatto morsetti 3-2 in OFF).

Per il funzionamento automatico dell’inseritore posizionare il selettore in

correspondenza del simbolo .

Spostare tutti i cavalierini del quadrante esterno verso l’alto.

Programmare l’intervento dell’orologio, nell’arco delle sfera, spostando verso il basso i

cavalierini in corrispondenza dell’orario di intervento desiderato.

Il numero di cavalierini spostati, verso il basso, determina la durata di permanenza

nella posizione di ON del contatto tra i morsetti 3 e 2.

Ogni cavalierino corrisponde a 15 minuti (D e QRD) o 2 ore (QRS) di manovra.

Impostare l’ora ed i minuti correnti agendo direttamente sul quadrante esterno,

ruotandolo in senso orario.

Riporre il coperchio di protezione trasparente nell proprio alloggiamento

Alimentare l’interruttore orario.

CARATTERISTICHE TECNICHE

Alimentazione: Vedi dato sul prodotto

Uscita: 16(4) A / 250 V~

Tipo 1B, 1T, 1U, 1S secondo EN 60730-2-7

Assorbimento: 1,8 VA

Precisione di funzionamento: ± 1 s/giorno a 23°C

Tipo di cuadrante: Giornalera: 96 cavalierini

Settimanale: 84 cavalierini

Riserva di carica: D: senza reserva

QRD e QRS: 100 h dopo una carica

ininterrotta di 48 h

Tempo minimo di manovra: 15 min versione giornaliera

2 h versione settimanale

Precisione di manovra: Quadrante giornaliera: ± 5 minuti

Quadrante settimanale: ± 10 minuti

Temperatura di funzionamento: 10ºC a +45ºC

Grado di protezione: IP 20 secondo EN 60529

Classe di protezione II n condizioni di montaggio corrette

Grado di impuritá: 2

ORBIS ITALIA S.p.A.

Via L. Da Vinci,9/B Cassina De Pecchi -MI-

Tel.- 02/95343454 Fax- 02/9520046

e-mail: info@orbisitalia.it

http://www.orbisitalia.it

FIG.1

FIG.2

FIG.3

2-3

1-3

MINI T

345

123

FIG.4

FIG.3.1
