MANUAL DO PROPRIETÁRIO

5. Modo fi ltro – Este interruptor permite selecionar a activação (“On”)

ou desactivação (“Off”) do fi ltro. (Sugerimos consultar a secção sobre

conexões para determinar qual o modo mais adequado à sua instalação).

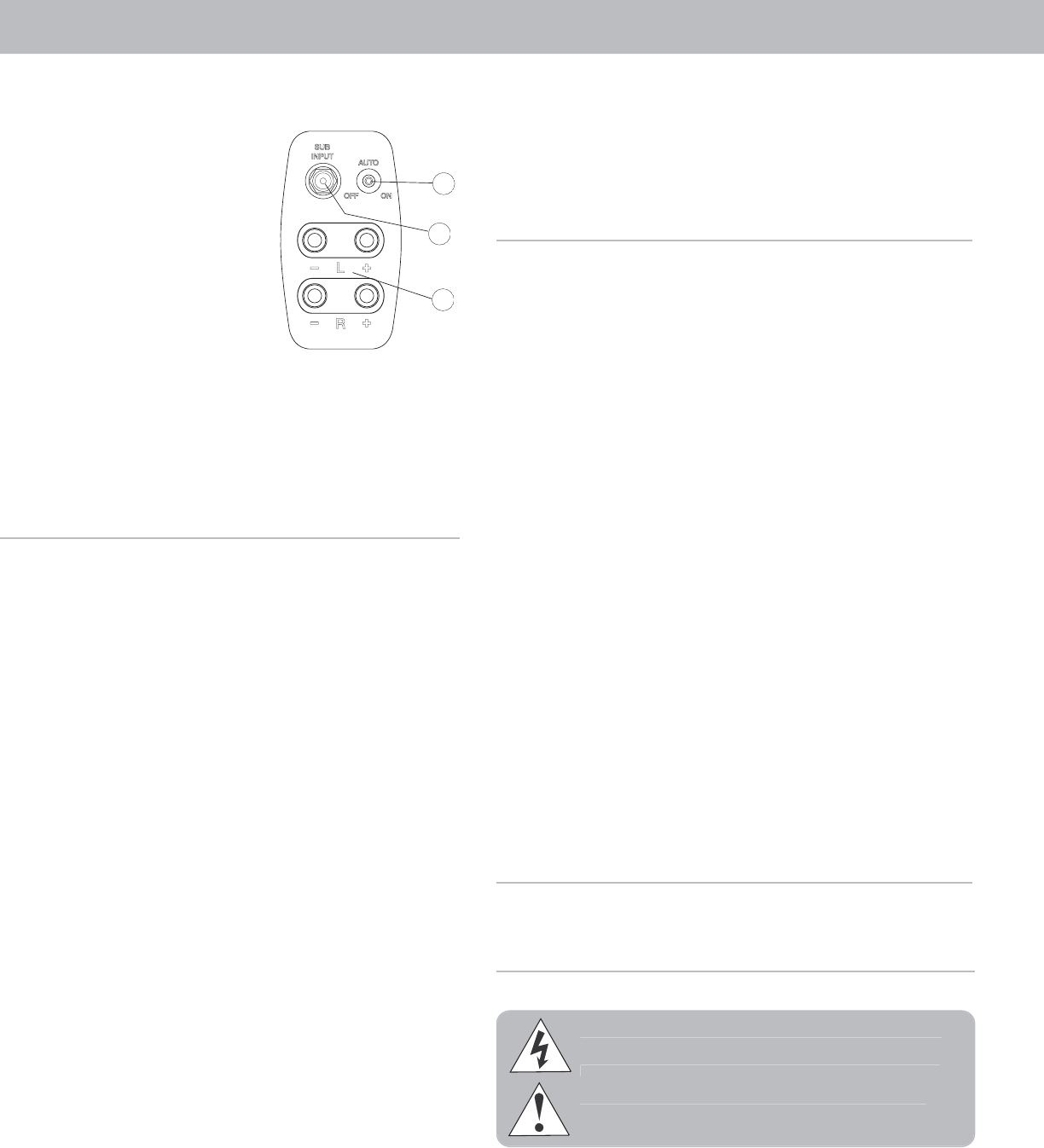

Painel traseiro

6. Modo liga/desliga – Este

interruptor pode ser colocado

nas posições “On” (ligado),

“Off” (desligado) ou “Auto”.

Quando o interruptor estiver

na posição “Off”, o subwoofer

não funcionará. Quando o

interruptor estiver na posição

“On”, o subwoofer estará sempre

ligado. Na posição “Auto”, o

subwoofer ligar-se-á automatica-

mente ao receber um sinal; ou ainda,

desligarse- á automaticamente dentro

de alguns minutos depois que não

receber mais nenhum sinal.

7. Entrada “Sub In” – Esta entrada é uma entrada mon de tipo RCA.

8. Entrada de alto nível – Estes são blocos de terminais de cinco opções

para conexão de alto-falantes. As entradas de alto nível devem ser

usadas com receptores ou amplifi cadores que não tenham nenhuma

saída RCA para subwoofer. Estas entradas de alto nível não devem ser

utilizadas, caso seu subwoofer esteja equipado de uma saída RCA para

subwoofer.

Atenção: Antes de começar a efectuar as conexões, desligue

todos os aparelhos. Nenhum componente do sistema deve estar

conectado a uma fonte de alimentação eléctrica. Caso contrário,

seu sistema poderá ser danifi cado.

Escolha entre um dos dois métodos seguintes para conectar o

subwoofer ao receptor.

Método 1 – RCA – Para aplicações LFE ou de cinema doméstico

(“Home Theater”)

1. Na parte traseira do receptor deve haver um único terminal RCA

chamado “Subwoofer Out”. Conecte um único cabo RCA deste terminal

ao terminal RCA “Sub In” (Nº 7) na parte traseira do subwoofer. Use um

cabo RCA comum macho-macho.

2. Após conectar o terminal de baixo nível “Sub In” (Nº 7), conecte o

subwoofer MIRAGE à corrente eléctrica. Porém, não utilize a saída

de corrente eléctrica AC que encontra-se na parte traseira do receptor.

3. Escolha o Modo de Filtro “On” ou “Off” (Nº 5). A posição “On” deve

ser usada quando conectar o subwoofer MIRAGE a um receptor sem

gestão de baixos ou quando desejar controlar manualmente os ajustes

do fi ltro de cruzamento e do volume (tal como num sistema de música).

A posição Modo “Off” deve ser usada quando conectar o aparelho a um

receptor com gestão de baixos (tal como num sistema de cinema do-

méstico com surround digital). Esta conexão anula a função de fi ltro de

cruzamento no subwoofer MIRAGE, permitindo que este controle seja

feito pelo receptor. Porém, continuará a ser necessário ajustar o controle

de nível (Nº 1) do painel frontal.

4. Não esqueça de instalar os amortecedores de vibração fornecidos

nas entradas de alto nível dos alto-falantes. Eles impedem que as

entradas vibrem de maneira audível.

5. Consulte a secção “Ajustes fi nais do sistema” abaixo.

Método 2 – Nível dos alto-falantes – Para reprodução de música

1. A outra maneira de conectar o subwoofer ao receptor é através de

uma conexão de alto nível (Nº 8) (fi o de conexão de alto-falantes).

Para isto, primeiro retire os amortecedores instalados entre os

terminais e, em seguida, conecte os fi os de alto-falante das saídas

frontais de alto-falante esquerda e direita do receptor às entradas

esquerda e direita da parte traseira do subwoofer (Nº 8). É muito

importante que as polaridades sejam as mesmas, isto é, deve-se

conectar os fi os positivos aos terminais positivos e os fi os negativos

aos terminais negativos correspondentes. Caso isto não seja feito, o

resultado será uma conexão defasada com uma quantidade de

baixos muito pequena.

2. Após ter efectuado a conexão de alto nível (Nº 8) (fi o de altofalante) entre o recep-

tor e o subwoofer, verifi que se nenhum fi o solto está a tocar o aparelho, o que poderia

causar um curtocircuito e danifi car seu equipamento. Conecte o subwoofer MIRAGE a

uma fonte de alimentação eléctrica AC. Porém, não utilize a saída de corrente eléctrica

AC que encontra-se na parte traseira do receptor.

3. Consulte a secção “Ajustes fi nais do sistema” abaixo.

NÃO conecte as conexões RCA (Nº 7) e de alto nível (Nº 8) ao mesmo tempo,

pois isto danifi cará o subwoofer MIRAGE.

1. O subwoofer está equipado com um interruptor principal ligadesliga (On/Off) que

deve ser colocado na posição correcta antes que o aparelho seja usado. Após ter

feito funcionar o alto-falante durante um período inicial, escolha a posição correcta

do interruptor de alimentação (Nº 6), isto é, “On” ou “Auto”, dependendo do seu sistema.

Na posição “Auto” a unidade permanecerá em modo de auto-detecção, isto é, ela liga-

se automaticamente quando recebe um sinal de áudio; em seguida, desliga-se

automaticamente após vários minutos sem receber um sinal. Na posição “On”, a

unidade permanecerá sempre ligada. Caso planeje não usar o sistema durante um

período prolongado, recomendamos desligar o subwoofer da fonte de alimentação AC.

2. Ajuste o controle de volume (Nº 1) do painel frontal do subwoofer MIRAGE para

que o volume do subwoofer ajuste-se ao volume de todo o sistema. Isto permitirá uma

transição suave entre as frequências altas e baixas do sistema.

3. Ajuste a frequência (Nº 3) do subwoofer MIRAGE para que a faixa de frequências

misture-se bem com a dos alto-falantes frontais (para usar com todos os ajustes,

excepto quando o Modo de fi ltro estiver na posição “Off”). Colocar o X-Over baixo

demais criaria uma defasagem entre a resposta de frequência dos alto-falantes

frontais e a do subwoofer. Por outro lado, um ajuste alto demais criaria uma duplicação

de determinadas frequências, o que resultaria num efeito “retumbante”. Quando são

usados pequenos alto-falantes tipo satélite, a frequência apropriada do X-Over deverá

estar entre 95Hz e 120Hz; para os alto-falantes de estante, deverá estar entre 65Hz e

95Hz; e para os grandes alto-falantes de piso, deverá estar entre 40Hz e 65Hz.

4. Ajuste o controle de fase (Nº 4) de modo que o subwoofer integrese totalmente

aos outros componentes do sistema. Este controle pode ser ajustado para 0 grau ou

180 graus e é essencial que o subwoofer opere em fase com os outros componentes

do sistema, pois um subwoofer desfasado soará como se não pudesse reproduzir

correctamente os baixos ou como se estivesse defasado. Este ajuste será determi-

nado por sua posição de escuta, pelas características da sala de escuta e por sua

interacção com o subwoofer MIRAGE. Diz-se que um alto-falante está defasado

quando o cone do alto-falante move-se para dentro quando deveria mover-se para

fora como os outros alto-falantes do sistema, o que resulta no cancelamento de deter-

minadas frequências. O ajuste do controle de fase assegura que todos os

alto-falantes mover-se-ão ao mesmo tempo na direcção correcta.

5. Talvez seja necessário repetir as etapas 2, 3 e 4 para fazer um ajuste fi nal do

sistema. É essencial que haja uma combinação adequada entre os alto-falantes e o

subwoofer para que o sistema como um todo tenha um bom desempenho e propor-

cione uma boa reprodução sonora.

Fora da América do Norte, a garantia pode variar de um país a outro por estar sujeita

a legislações diferentes. Para conhecer com mais detalhes a GARANTIA LIMITADA

Veja a garantia no verso. O nome

GARANTIA FORA DOS ESTADOS UNIDOS

6

8

7

CONEXÃO DO SUBWOOFER MIRAGE

AJUSTES FINAIS DO SISTEMA

GARANTIA PARA OS

ESTADOS UNIDOS E O CANADÁ

O símbolo de descarga eléctrica dentro do triângulo equilátero é usado para

alertar o utilizador para a presença de “voltagens perigosas” não isoladas

dentro do aparelho. Estas voltagens podem ter uma magnitude sufi ciente

para criar um risco de choque eléctrico perigoso para os seres humanos.

O ponto de exclamação dentro do triângulo equilátero é usado para alertar

o utilizador para a presença de instruções de operação e manutenção

(reparo) importantes nos materiais escritos fornecidos com o aparelho.

O

símbolo de descarga eléctrica dentro do triângulo equilátero é usado para

a

lertar o utilizador para a presença de “voltagens perigosas” não isoladas

d

entro do aparelho. Estas voltagens podem ter uma magnitude sufi ciente

p

ara criar um risco de choque eléctrico perigoso para os seres humanos

.

O

ponto de exclamação dentro do triângulo equilátero é usado para alertar

o

utilizador para a presença de instruções de operação e manutenção

(reparo) importantes nos materiais escritos fornecidos com o aparelho

.

“MIRAGE” e o logotipo “MIRAGE” são marcas de comércio da Klipsch Group Inc ©2010
