EIGENAAR HANDLEIDING

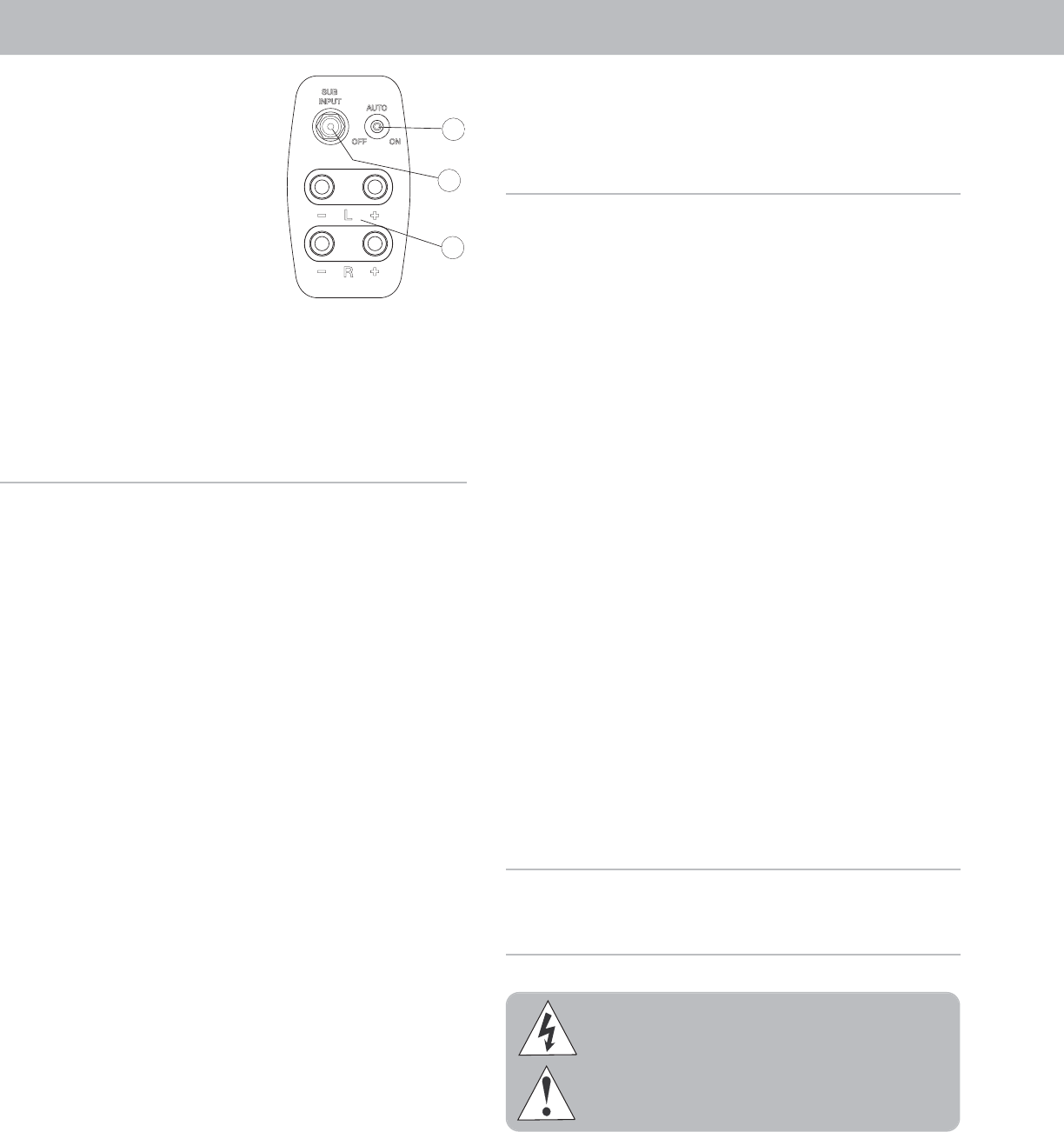

Achterpaneel
6. Power Wijze – Deze schakelaar
kan op ON, OFF of AUTO gezet
worden. Wanneer de knop op de
OFF stand staat, dan zal de
subwoofer niet aangaan.
Wanneer de knop op de ON
stand staat, dan zal de subwoofer
voortdurend aanblijven. Wanneer
de knop op de AUTO stand staat,
dan zal de subwoofer aangaan als
er een signaal aanwezig is en zal
het automatisch een paar minuten
nadat het signaal verdwenen is uitgaan.
7. Sub In – Deze input is een RCA type mono input.
8. High-Level Input (Hoog Niveau Ingang)– Deze zijn een 5- gangen
bindingen paaltype luidspreker aansluitingen. Deze High-Level inputs
(Hoge- Niveau ingangen) zijn ontworpen om gebruikt te worden bij
ontvangers en versterkers die geen RCA type subwoofer uitgangen
bevatten. Wanneer u een ontvanger heeft die voorzien is van een RCA
type subwoofer uitgang, dan moeten deze luidspreker niveau ingangen
niet gebruikt worden.
PAS OP: Schakel alle stroom uit van uw installatie uit voordat u
met de aansluitingen begint. U moet goed oppassen om er voor
te zorgen dat alle elektrische onderdelen niet aangesloten zijn
op een AC (alternatieve stroom) bron. Als u dit niet doet dan
kunt u eventueel uw installatie beschadigen.
Er zijn twee onderlinge exclusieve methodes om uw subwoofer aan te
sluiten op uw ontvanger.
Methode 1 – RCA – Voor Home Theater of LFE Toepassingen
1. Aan de achterkant van de ontvanger moet zich een enkele RCA type
jack bevinden met de benoeming “Subwoofer Out”. Sluit een enkele RCA
kabel aan vanaf deze jack naar de “RCA Sub In” (#7) aan de achterkant
van de subwoofer. Een standaard stekker tot stekker RCA kabel is
hiervoor nodig.
2. Nadat u de enkele laag niveau Sub In (#7) aansluiting heeft aangeslo-
ten, plug dan uw MIRAGE subwoofer in het AC stopcontact. Gebruik niet
het AC stopcontact aan de achterkant van uw ontvanger.
3. Kies tussen de ON en de OFF wijzen (# 5). De Filter Wijze ON (aan)
schakelaar positie moet worden gebruikt bij het aansluiten van uw
MIRAGE subwoofer aan een ontvanger zonder bas besturing of wanneer
u zelf met de hand de crossover en volume instellingen wilt controleren
(zoals bij een muziek installatie). De Filter Wijze OFF (uit) schakelaar
positie moet worden gebruikt bij het aansluiten aan een ontvanger met
bas besturing (zoals bij een digitale (omringende) surround sound movie
systeem). Deze aansluiting verwerpt het crossover kenmerk van de
MIRAGE subwoofer, en maakt het mogelijk om in controle te worden
genomen door de ontvanger. Het afstellen van het voorpaneel Volume-
knop (#1) is nog wel nodig.
4. Zorg ervoor dat de bijgesloten vibratie dempers geïnstalleerd zijn in
de hoog-niveau luidspreker ingangen, omdat deze er voor zorgen dat de
ingangen niet hoorbaar zullen vibreren.
Methode 2 –Luidspreker Niveau –voor Muziek Toepassingen
1. Deze andere manier om uw subwoofer aan te sluiten aan uw ont-
vanger is door het gebruik van een High-Level (Hoog-Niveau) (#8)
(luidspreker kabel) aansluiting, door gewoon the luidsprekerkabels aan
te sluiten vanaf de voorste linker en de rechter luidspreker uitgangen van
uw ontvanger op de linker- en rechter- ingangen aan de achterkant van
uw subwoofer (#8). Het is noodzakelijk dat de luidspreker polariteiten
worden behouden, zorg ervoor dat u zorgvuldig de positieve en de nega-
tieve kabels op de positieve en negatieve terminals aansluit. Als u dit niet
doet dan zal dat een “out of phase” of terwijl - een buitenfase systeem
aansluiting genoemd veroorzaken, die het basgehalte van uw installatie
sterk zal limiteren.
2. Na de aansluiting van een High-Level (Hoog-Niveau) (#8) (luidsp-
reker kabel) tussen uw ontvanger en subwoofer, zorg ervoor dat er
geen gespannen kabels zijn die elkaar aanraken, omdat dit een
kortsluiting kan veroorzaken en uw installatie kan beschadigen.
Sluit uw MIRAGE subwoofer aan in het AC (alternatieve stroom) stopcontact.
Gebruik niet het AC stopcontact aan de achterkant van uw ontvanger.
3. Zie verder LAATSTE SYSTEEM AFSTELLINGEN Sluit NIET beide RCA en
High-Level (Hoog-Niveau) aansluitingen tegelijk aan omdat dit uw MIRAGE
subwoofer zal beschadigen.
1. De subwoofer is voorzien van een hoofd stroom schakelaar (Power Mode switch)
dat voorafgaand aan gebruik ingeschakeld moet worden. Nadat u het proces van
inwerking heeft voldaan, kies de juiste positie voor de Power Mode schakelaar (#
6), op On of op Auto afhangend van uw installatie. De Auto keuze behoudt het
onderdeel in een zelfmetende wijze, zodat als het onderdeel een audio signaal
meet dan gaat hij vanzelf aan en zal na een paar minuten weer uitgaan als er geen
signaal wordt gemeten, terwijl als het op de On positie staat dan zal de subwoofer
altijd aanblijven. Als de installatie voor langere tijd niet in gebruik wordt genomen,
dan is het aanbevolen om de subwoofer uit het AC (alternatieve stroom) stopcon-
tact te trekken.
2. Stel de Volumeknop af (#1) op het voorpaneel van uw MIRAGE subwoofer zodat
de volume van uw subwoofer aansluit op het gehele systeemvolume. Dit zorgt
voor een gladde overgang tussen de lage en hoge frequenties van uw installatie.
3. Stel de Crossover Setting af (#3) op uw MIRAGE Luidsprekers subwoofer zodat
het frequentiebereik van de subwoofer goed mengt met de voorste luidsprekers (Te
gebruiken in alle opzetten, behalve bij de Filter Wijze OFF (uit) schakelaar positie).
Een te lage opzet van de crossover zal een gat creëren tussen het
frequentieantwoord van de voorste luidsprekers en die van de subwoofer, terwijl
een te hoge opzet van de crossover frequentie een verdubbeling zal creëren van
bepaalde frequenties, wat de muziek boemachtig maakt. Wanneer u gebruik maakt
van kleine satellieten luidsprekers, dan is de juiste crossover frequentie tussen
95 Hz tot 120 Hz, voor de kastmodel luidsprekers is dat van 65 Hz tot 95 Hz en
voor de brede crossover vloermodel luidsprekers is dat van 40 Hz tot 65 Hz.
4. Stel de Phase controle af (#4) zodat de subwoofer volledig integreert met de
rest van uw audio installatie. Deze knop is afstelbaar van 0 graden tot +180
graden en zorgt ervoor dat de subwoofer in fases opereert met de rest van de
installatie wat zeer kritisch is, omdat een “out of phase” of buitenfase subwoofer
klinkt alsof het niet genoeg bas weergeeft of alsof de timing niet goed is. Deze
opzet zal worden bepaald door uw luisterpositie, de kenmerken van uw luisterkamer
en de interactie met uw MIRAGE subwoofer. Een buitenfase luidspreker betekent
dat de luidsprekerkegel naar binnen gaat terwijl het naar buiten toe zou moeten
bewegen, net zoals de andere luidsprekers in uw installatie, en dit veroorzaakt an-
nuleringen van bepaalde frequenties. Door het afstellen van de Phase Controle, kan
men er voor zorgen dat alle luidsprekers tegelijk in de juiste richting bewegen.
5. Stappen 2,3 and 4 moeten misschien een paar keer herhaalt worden om zuiver
gesteld te worden met uw installatie. Er voor zorgen dat er een juiste mix ontstaat
tussen de luidsprekers en de subwoofer is kritisch voor de prestatie van uw instal-
latie, in zijn geheel.
Buiten Noord Amerika kunnen de productgaranties van land tot land verschillen
om aan de locale regels te voldoen. Vraag uw locale MIRAGE
®
wederverkoper voor
nadere details omtrent de BEPERKTE GARANTIE die in uw land van toepassing is.
Zie A.U.B. de garantie document op de omslag.
LAATSTE SYSTEEM AFSTELLINGEN
AANSLUITING VAN UW
MIRAGE SUBWOOFER
GARANTIE BUITEN DE VS:
GARANTIE VOOR DE VS EN CANADA:
De bliksemstraal met pijlpunt in een driehoek is bedoeld om de gebruiker
te waarschuwen voor de aanwezigheid van ongeïsoleerde “gevaarlijke
voltage” binnen de omheining van het product dat van een zodanig
omvang is dat het aan mensen een elektroshock risico kan veroorzaken.
Het uitroepteken in een driehoek is bedoeld om de gebruiker te
waarschuwen voor de aanwezigheid van belangrijke gebruiks- en
onderhoudsaanwijzingen die te vinden zijn in de literatuur die bij het
toestel is toegevoegd.
“MIRAGE”, de “MIRAGE” logo, zijn handelsmerken van Klipsch Group Inc ©2010
