5
IT
cod. 3541A220 - 01/2011 (Rev. 00)

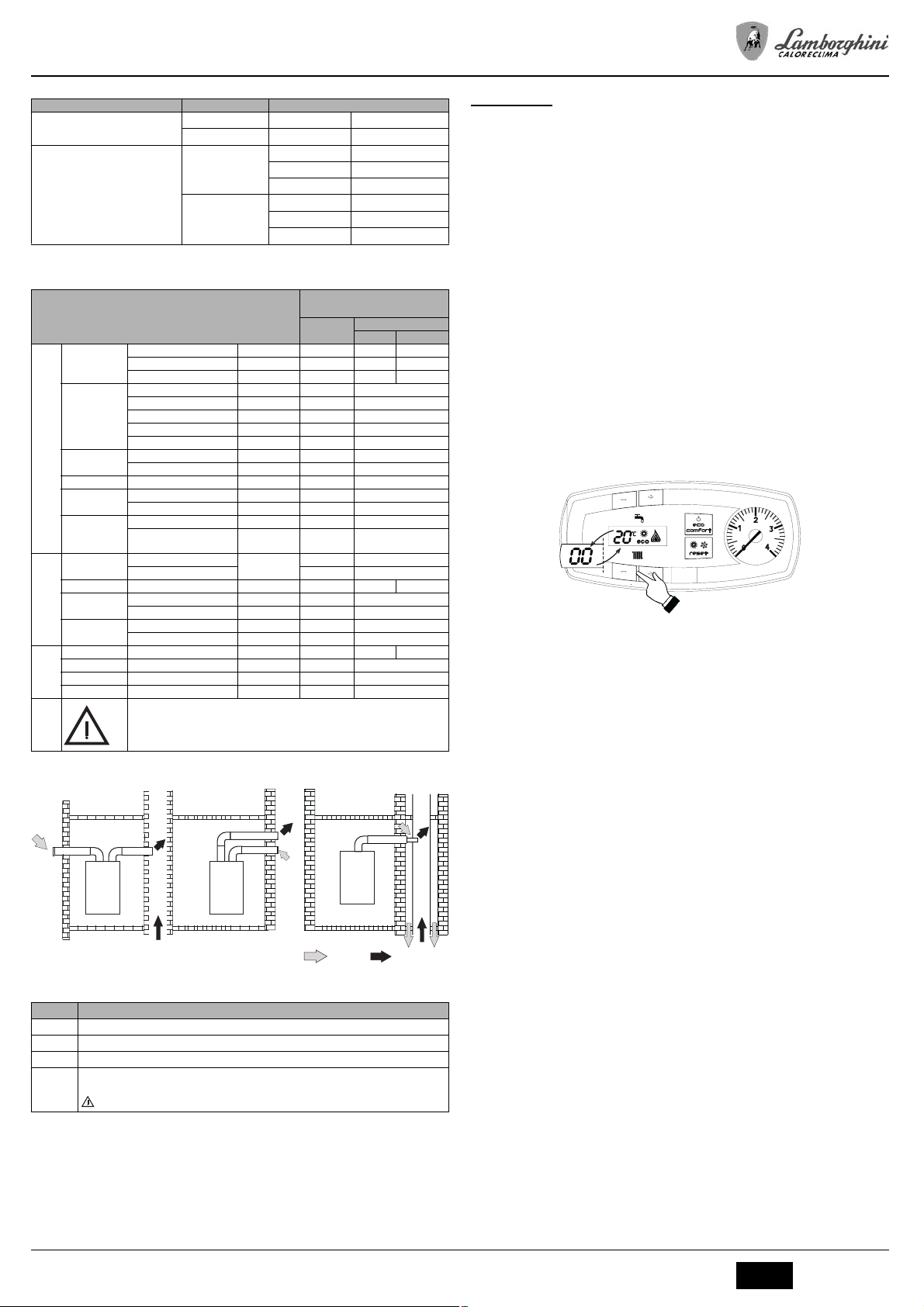

Tabella. 5 - Diaframmi per condotti separati
Tabella. 6 - Accessori
Collegamento a canne fumarie collettive
fig. 13 - Esempi di collegamento a canne fumarie ( = Aria / = Fumi)
Tabella. 7 - Tipologia
Se si intende collegare la caldaia TAURA D MCS ad una canna fumaria collettiva o ad
un camino singolo a tiraggio naturale, canna fumaria o camino devono essere espres-
samente progettati da personale tecnico professionalmente qualificato in conformità alle
norme vigenti ed essere idonee per apparecchi a camera stagna dotati di ventilatore.
4. SERVIZIO E MANUTENZIONE
4.1 Regolazioni
Trasformazione gas di alimentazione
L’apparecchio può funzionare con alimentazione a gas Metano o G.P.L. e viene predi-
sposto in fabbrica per l’uso di uno dei due gas, come chiaramente riportato sull’imballo
e sulla targhetta dati tecnici dell’apparecchio stesso. Qualora si renda necessario utiliz-
zare l’apparecchio con gas diverso da quello preimpostato, è necessario dotarsi dell’ap-
posito kit di trasformazione e operare come indicato di seguito:
1. Sostituire gli ugelli al bruciatore principale, inserendo gli ugelli indicati in tabella dati
tecnici al cap. 5, a seconda del tipo di gas utilizzato
2. Modificare il parametro relativo al tipo di gas:
• portare la caldaia in modo stand-by
• premere i tasti sanitario part. 1 e 2 - fig. 1 per 10 secondi: il display visualizza
“b01“ lampeggiante.
• premere i tasti sanitario part. 1 e 2 - fig. 1 per impostare il parametro 00 (per il
funzionamento a metano) oppure 01 (per il funzionamento a GPL).
• premere i tasti sanitario part. 1 e 2 - fig. 1 per 10 secondi.
• la caldaia torna in modo stand-by
3. Regolare le pressioni minima e massima al bruciatore (rif. paragrafo relativo), impo-
stando i valori indicati in tabella dati tecnici per il tipo di gas utilizzato
4. Applicare la targhetta adesiva contenuta nel kit di trasformazione vicino alla targhet-
ta dei dati tecnici per comprovare l’avvenuta trasformazione.
Attivazione modalità TEST
Premere contemporaneamente i tasti riscaldamento (part. 3 e 4 - fig. 1) per 5 secondi
per attivare la modalità TEST. La caldaia si accende al massimo della potenza di riscal-
damento impostata come al paragrafo successivo.
Sul display, i simboli riscaldamento e sanitario (fig. 14) lampeggiano; accanto verrà vi-
sualizzata la potenza riscaldamento.
fig. 14 - Modalità TEST (potenza riscaldamento = 100%)
Premere i tasti riscaldamento (part. 3 e 4 - fig. 1) per aumentare o diminuire la potenza
(Minima=0%, Massima=100%).
Premendo il tasto sanitario “-” (part. 1 - fig. 1) la potenza della caldaia viene regolata
immediatamente al minimo (0%). Premendo il tasto sanitario “+” (part. 2 - fig. 1) la po-
tenza della caldaia viene regolata immediatamente al massimo (100%).
Per disattivare la modalità TEST, premere contemporaneamente i tasti riscaldamento
(part. 3 e 4 - fig. 1) per 5 secondi.
La modalità TEST si disabilità comunque automaticamente dopo 15 minuti.
Regolazione pressione al bruciatore
Questo apparecchio, essendo del tipo a modulazione di fiamma, ha due valori di pres-
sione fissi: quello di minima e quello di massima, che devono essere quelli indicati in ta-
bella dati tecnici in base al tipo di gas.
• Collegare un idoneo manometro alla presa di pressione “B” posta a valle della val-
vola gas.
• Attivare la modalità TEST (vedi cap. 4.1).
• Premendo il tasto Eco/Comfort per 2 secondi, si entra nella modalità Taratura val-
vola gas.
• La scheda si porta sull’impostazione “q02”; visualizzando, con una pressione dei ta-
sti sanitario, il valore attualmente salvato.
• Se la pressione letta sul Manometro è diversa dalla pressione massima nominale,
procedere ad incrementi/decrementi di 1 o 2 unità del parametro “q02” attraverso la
pressione dei tasti sanitario: dopo ogni modifica, il valore viene memorizzato; atten-
dere 10 secondi affinché la pressione si stabilizzi.
• Premere il tasto riscaldamento “-” (rif. 3 - fig. 1).
• La scheda si porta sull’impostazione “q01”; visualizzando, con una pressione dei ta-
sti sanitario, il valore attualmente salvato.
• Se la pressione letta sul Manometro è diversa dalla pressione minima nominale,
procedere ad incrementi/decrementi di 1 o 2 unità del parametro “q01” attraverso la
pressione dei tasti sanitario: dopo ogni modifica, il valore viene memorizzato; atten-
dere 10 secondi affinché la pressione si stabilizzi.
• Riverificare entrambe le regolazioni attraverso la pressione dei tasti riscaldamento
ed eventualmente correggerle ripetendo la procedura descritta in precedenza.
• Premendo il tasto Eco/Comfort per 2 secondi, si ritorna alla modalità TEST.
• Disattivare la modalità TEST (vedi cap. 4.1).
• Scollegare il manometro.
Modello
Massima lunghezza consentita
TAURA D 24 MCS
60 m
eq
TAURA D 32 MCS
48 m
eq
Diaframma da utilizzare
TAURA D 24 MCS
0 - 20 m
eq
Ø 43
20 - 45 m
eq
Ø 47
45 - 60 m
eq
No diaframma
TAURA D 32 MCS
0 - 15 m
eq
Ø 45
15 - 35 m
eq
Ø 50
35 - 48 m
eq
No diaframma
Perdite in m
eq
Aspirazione
aria
Scarico fumi
Verticale Orizzontale
Ø 80
TUBO
0.5 m M/F 1KWMA38A 0,5 0,5 1,0
1 m M/F 1KWMA83A 1,0 1,0 2,0
2 m M/F 1KWMA06K 2,0 2,0 4,0
CURVA
45° F/F 1KWMA01K 1,2 2,2
45° M/F 1KWMA65A 1,2 2,2
90° F/F 1KWMA02K 2,0 3,0
90° M/F 1KWMA82A 1,5 2,5
90° M/F + Presa test 1KWMA70U 1,5 2,5
TRONCHETTO
con presa test 1KWMA16U 0,2 0,2
per scarico condensa 1KWMA55U - 3,0
TEE
con scarico condensa 1KWMA05K - 7,0
TERMINALE
aria a parete 1KWMA85A 2,0 -
fumi a parete con antivento 1KWMA86A - 5,0
CAMINO
Aria/fumi sdoppiato 80/80 1KWMA84U - 12,0
Solo uscita fumi Ø80 1KWMA83U +
1KWMA86U
-4,0
Ø 100
RIDUZIONE
da Ø80 a Ø100 1KWMA03U 0,0 0,0
da Ø100 a Ø80 1,5 3,0
TUBO
1 m M/F 1KWMA08K 0,4 0,4 0,8
CURVA
45° M/F 1KWMA03K 0,6 1,0
90° M/F 1KWMA04K 0,8 1,3
TERMINALE
aria a parete 1KWMA14K 1,5 -
fumi a parete antivento 1KWMA29K - 3,0
Ø 60
TUBO 1 m M/F 010028X0 - 2.0 6.0
CURVA 90° M/F 010029X0 - 6.0
RIDUZIONE 80 - 60 010030X0 - 8.0
TERMINALE Fumi a parete 1KWMA90A - 7.0
ATTENZIONE: CONSIDERATE LE ALTE PERDITE DI CARICO DEGLI ACCESSORI
Ø60, UTILIZZARLI SOLO SE NECESSARIO ED IN CORRISPONDENZA DELL’ULTIMO
TRATTO SCARICO FUMI.
Tipo Descrizione
C2X
Aspirazione e scarico in canna fumaria comune (aspirazione e scarico nella medesima canna)
C4X
Aspirazione e scarico e in canne fumarie comuni separate, ma sottoposte a simili condizioni di vento
C8X
Scarico in canna fumaria singola o comune e aspirazione a parete
B3X
Aspirazione dal locale di installazione tramite condotto concentrico (che racchiude lo scarico) e scarico
in canna fumaria comune a tiraggio naturale
IMPORTANTE - IL LOCALE DEVE ESSERE DOTATO DI VENTILAZIONE APPROPRIATA
C8X C2X
C4X
bar
