Manuale Indesit TK 642 I CL (T) Piano cottura

Manuale

5

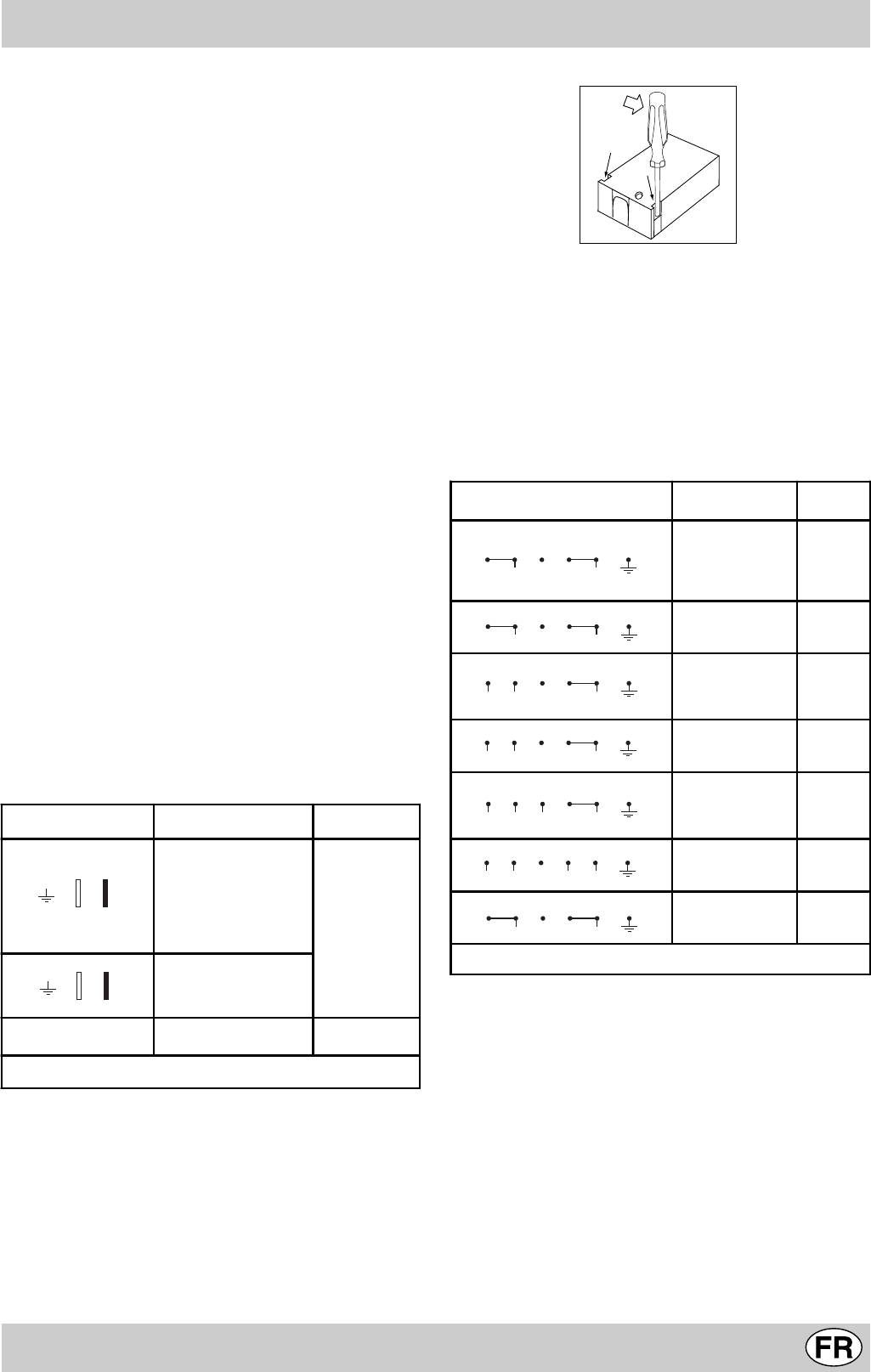

Caractéristiques techniques

Raccordement électrique

• La sécurité électrique de cet appareil n’est assurée

que si ce dernier est correctement raccordé à

l’installation de mise à la terre, conformément aux

normes sur la sécurité électrique. Il est indispensable

de vérifier que cette condition fondamentale de sécurité

soit bien remplie. En cas de doute, il faut s’adresser à

une personne qualifiée pour un contrôle minutieux de

l’installation électrique.

• Le fabricant ne peut en aucun cas être considéré

responsable des dommages pouvant survenir si

l’installation de mise à la terre fait défaut.

• Avant de connecter l’appareil, vérifiez si les

caractéristiques techniques figurant sur la plaquette

correspondent bien aux caractéristiques de l’installation

électrique.

• Vérifiez si la charge électrique de l’installation et

des prises de courant est apte à supporter la puissance

maximale de l’appareil figurant sur la plaquette. En cas

de doute, adressez-vous à une personne qualifiée.

Avant toute intervention, déconnectez l’appareil.

Vous devez raccorder votre table à l’installation par

l’intermédiaire d’un boîtier de connexion: si l’appareil est

raccordé en fixe, il faut prévoir un interrupteur

omnipolaire, accessible en cas de necessité, avec une

distance d’ouverture entre les contacts supérieure ou égale

à 3 mm.

Valable seulement pour les modèles avec câble

d'alimentation

Certains modèles sont équipés d'un câble d'alimentation

monophasé, ils ne peuvent par conséquent être raccordés

qu'à un réseau monophasé. Respectez la couleur des fils

selon schéma ci-joint.

Branchements

électriques

Tensio n

Fréquence

Fusibles

Sections

FR-BE-AT-DE-GR-ES-IL-

IT-NZ-PT-GP-CH-MA-LU-

IE-FI-SE-IS-GB-NL-DK

230V - 1+N~ 50Hz

CY-MT-AU-NZ-KW

240V - 1+N~ 50Hz

25A *

2,5 mm²

FR-BE-NO

230V - 2 ~ 50Hz

BR=BRUN,BL=BLEU

BR=BRUIN, BL=BLAUW

BR=BRAUN, BL=BLAU

BR=BROWN, BL=BLUE

* Application du coefficient de simultanéité suivant norme CEI60335-2-6

Valable seulement pour les modèles dépourvus de

câble d'alimentation

Certains modèles ne sont pas équipés de câble

d'alimentation car ce dernier doit être dimensionné en

fonction du type de raccordement électrique utilisé (voir

tableau de connexion suivant). Pour raccorder le câble,

procédez comme suit :

• Faites pression à l'aide d'un tournevis sur les languettes

latérales du couvercle du bornier ;

• Tirez et ouvrez le couvercle du bornier.

Pour monter le câble d'alimentation, procédez comme suit:

• dévissez la vis du serre-câble de même que les vis

des contacts.

• pour effectuer le raccordement électrique désiré (voir

tableau), utilisez les pontets placés dans le boîtier.

Positionnez les fils du câble électrique selon le tableau.

• après avoir effectué les raccordements, serrez à fond

toutes les vis des bornes.

• fixez le câble d'alimentation dans le serre-câble

correspondant et fermez le couvercle.

BL

N

BR

L

BL

N

BR

L

Branchements électriques

Tension

Fréquence

Fusibles

Sections

FR-AT-BE-DE-GP-E-

S-IE-IL-IS-IT-LU-

RE-FI-GB-GR-PT-S-

E-MA-NZ

230V-1+N~50 Hz

25 A*

2,5 mm²

FR-BE-NO

230V-2~50/60 Hz

25 A*

2,5 mm²

FR-BE-CH-DE-AT-E-

S-IL-IT-NZ-PT-

MA- LU-SE-IS-NL

400V2-N~50 Hz

16 A*

1,5 mm²

FR-BE-NO

230V3~50 Hz

16 A*

1,5 mm²

FR-AT-BE-DE-ES-

IL-IS-IT-LU-PT-SE

-MA-NZ-CH-DK-NL

400V3+N~50 Hz

16 A*

1,5 mm²

NL

230V2+2-N~50 Hz

16 A*

1,5 mm²

CY-AU-NZ-KW-MT

240V-1+N~50 Hz

25 A*

2,5 mm²

* Application du coefficient de simultanéité suivant norme CEI60335-2-6

L N

1 2 3 4 5

L1 L2

1 2 3 4 5

L1 L2 N

1 2 3 4 5

L1 L2 L3

1 2 3 4 5

L1 L2 L3 N

1 2 3 4 5

L1

L2

N2N1

1 2 3 4

5

L N

1 2 3 4 5
