5

Caractéristiques techniques

Raccordement électrique

• La sécurité électrique de cet appareil n’est assurée

que si ce dernier est correctement raccordé à

l’installation de mise à la terre, conformément aux

normes sur la sécurité électrique. Il est indispensable

de vérifier que cette condition fondamentale de

sécurité soit bien remplie. En cas de doute, il faut

s’adresser à une personne qualifiée pour un contrôle

minutieux de l’installation électrique.

•

Le fabricant ne peut en aucun cas être considéré

responsable des dommages pouvant survenir si

l’installation de mise à la terre fait défaut.

• Avant de connecter l’appareil, vérifiez si les

caractéristiques techniques figurant sur la plaquette

correspondent bien aux caractéristiques de

l’installation électrique.

• Vérifiez si la charge électrique de l’installation et

des prises de courant est apte à supporter la

puissance maximale de l’appareil figurant sur la

plaquette. En cas de doute, adressez-vous à une

personne qualifiée.

Avant toute intervention, déconnectez l’appareil.

Vous devez raccorder votre table à l’installation par

l’intermédiaire d’un boîtier de connexion: si l’appareil

est raccordé en fixe, il faut prévoir un interrupteur

omnipolaire, accessible en cas de necessité, avec une

distance d’ouverture entre les contacts supérieure ou

égale à 3 mm.

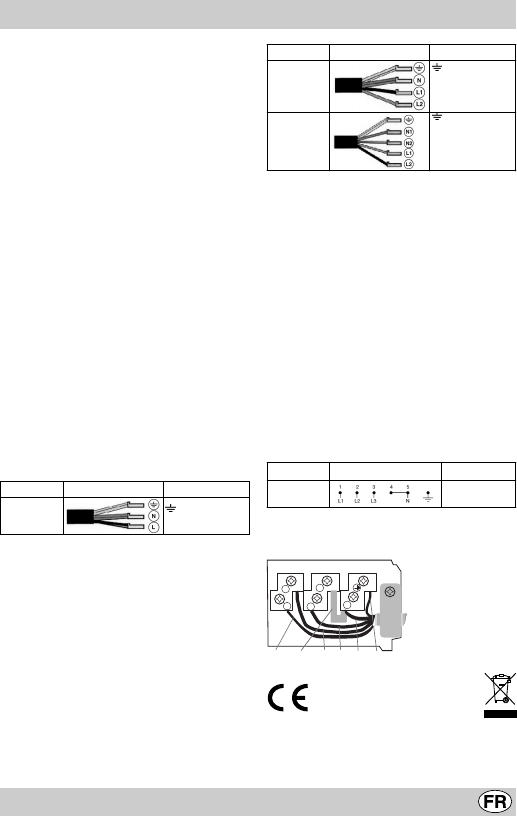

Raccordement monophasé

La table est fournie déjà équipée d'un cordon

d'alimentation prévu pour raccordement monophasé.

Procéder au raccordement des fils en suivant les

indications du tableau et des dessins suivants :

Tension type et

fréquence réseau

Cordon électrique Raccordement fils

230V 1+N ~

50 Hz

: jaune/vert;

N: les 2 fils bleus ensemble

L: le marron avec le noir

Autres types de raccordement

Si l'installation électrique correspond à une des

caractéristiques suivantes :

Tension type et fréquence réseau

• 400V - 2+N ~ 50 Hz

• 230V 3 ~ 50 Hz

• 400V - 2+2N ~ 50 Hz

Séparer les câbles et procéder au raccordement des

fils en suivant les indications du tableau et des dessins

suivants :

Tension type et

fréquence réseau

Cordon électrique Raccordement fils

400V - 2+N ~

50 Hz

230V 3 ~

50Hz

: jaune/vert;

N: les 2 fils bleus ensemble

L1: noir

L2: marron

400V - 2+2N ~

50 Hz

: jaune/vert;

N1: bleu

N2: bleu

L1: noir

L2: marron

Si l'installation électrique correspond à une des

caractéristiques suivantes :

Tension type et fréquence réseau

• 400V 3 - N ~ 50 Hz

procéder comme suit :

! Le câble éventuellement fourni n'est pas prévu pour

ces types d'installation.

1. Utiliser un câble d'alimentation approprié, type H05RR-

F ou supérieur, aux dimensions adéquates (section câble

: 2,5 mm).

2. Faire levier à l'aide d'un tournevis sur les languettes

du couvercle du bornier pour l'ouvrir (

voir figure Bornier

).

3. Dévisser la vis du serre-câble et les vis des bornes

correspondant au type de raccordement nécessaire et

positionner les cavaliers de raccordement conformément

aux indications du tableau et des figures ci-dessous.

4. Positionner les fils conformément aux indications du

tableau et des figures ci-dessous et procéder au

raccordement en serrant à fond toutes les vis des

bornes.

Tensione tipo e

frequenza rete

Collegamenti elettrici Morsettiera

400V 3-N ~

50 Hz

Trifase 400

5. Fixer le câble d'alimentation dans le serre-câble

correspondant et fermer le couvercle.

5

Phase Cavalier Neutre TerrePhase

1

2

3

4

Phase

Triphasé 400

Cet appareil est conforme aux Directives

Communautaires suivantes:

- 73/23/CEE du 19/02/73 (Basse Tension) et

modifications successives;
