Manuale Indesit TK 63 T (IX) Piano cottura

Manuale

IT

3

La lunghezza della vite di regolazione dei ganci

di fissaggio va impostata prima del loro montaggio,

in base allo spessore del piano dappoggio:

 spessore di 30 mm: vite 17,55 mm;

 spessore di 40 mm: vite 7,55 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza

punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sullintero

perimetro affinché il piano di cottura aderisca bene al

piano dappoggio.

3. per i piani con profili laterali

: dopo aver inserito il

piano cottura nel mobile, inserire i 4 ganci di fissaggio

(ognuno con il suo perno) sul perimetro inferiore del

piano cottura, avvitandoli con le viti lunghe con punta

finché il vetro non aderisce al piano dappoggio.

 È indispensabile che le viti delle molle di centraggio

rimangano accessibili

.

 In conformità alle norme di sicurezza, una volta

incassato lapparecchio, non debbono essere possibili

eventuali contatti con le parti elettriche.

 Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza laiuto di qualche utensile.

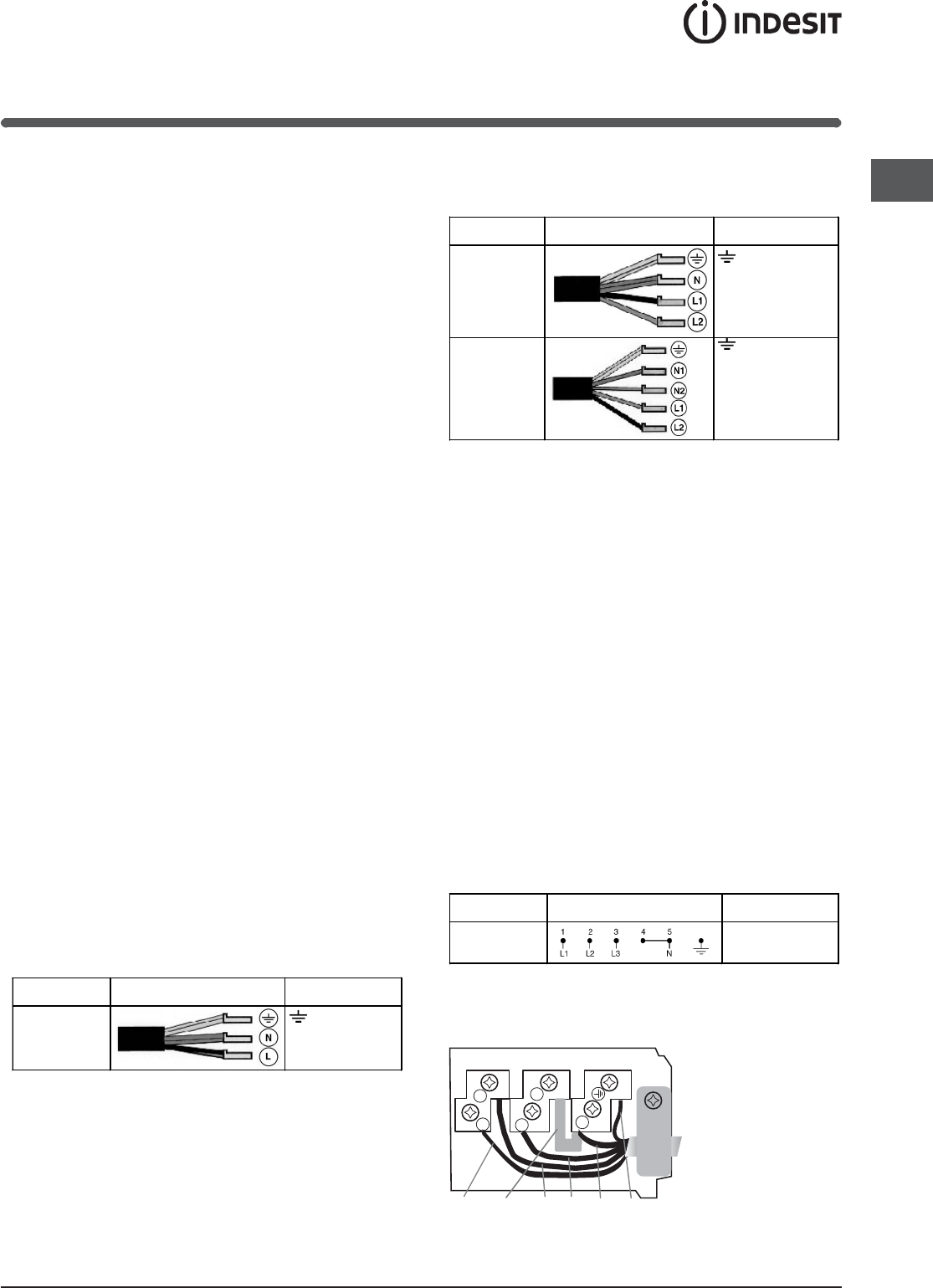

Collegamento elettrico

 Lallacciamento elettrico del piano cottura e quello di

un eventuale forno da incasso devono essere realizzati

separatamente, sia per ragioni di sicurezza elettrica sia

per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato e

predisposto per il collegamento monofase. Effettuare

lallaccio dei fili in accordo con la tabella e i disegni che

seguono:

Tensione tipo e

frequenza rete

Cavo elettrico Collegamento fili

230V 1+N ~

50 Hz

: giallo/verde;

N: i 2 fili blu insieme

L: marrone insieme

al nero

Altri tipi di collegamento

Se limpianto elettrico corrisponde a una delle seguenti

caratteristiche:

Tensione tipo e frequenza di rete

 400V - 2+N ~ 50 Hz

 230V 3 ~ 50 Hz

 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in

accordo con la tabella e i disegni che seguono:

Tensione tipo e

frequenza rete

Cavo elettrico Collegamento fili

400V - 2+N ~

50 Hz

230V 3 ~

50Hz

: giallo/verde;

N: i 2 fili blu insieme

L1: nero

L2: marrone

400V - 2+2N ~

50 Hz

: giallo/verde;

N1: blu

N2: blu

L1: nero

L2: marrone

Se limpianto elettrico corrisponde a una delle seguenti

caratteristiche:

Tensione tipo e frequenza di rete

 400V 3 - N ~ 50 Hz

procedere come segue:

 Leventuale cavo in dotazione non è utilizzabile per

questi tipi di installazione.

1. Utilizzare un cavo di alimentazione appropriato, tipo

H05RR-F o di valore superiore, delle

dimensioni adatte

(sezione cavo: 25 mm).

2. Servendosi di un cacciavite, far leva sulle linguette

del coperchio della morsettiera e aprirla (vedi immagine

Morsettiera).

3. Svitare la vite del serracavo e le viti dei morsetti

relativi al tipo di allaccio necessario e posizionare i

cavallotti di collegamento secondo la tabella e i disegni

che

seguono.

4. Posizionare i fili in accordo con la tabella e i disegni

che seguono ed effettuare il collegamento stringendo a

fondo tutte le viti dei morsetti.

Tensione tipo e

frequenza rete

Collegamenti elettrici Morsettiera

400V 3-N ~

50 Hz

Trifase 400

5. Fissare il cavo di alimentazione nellapposito

fermacavo e chiudere il coperchio.

5

Fase Cavallotto Neutro TerraFase

1

2

3

4

Fase

Trifase 400
