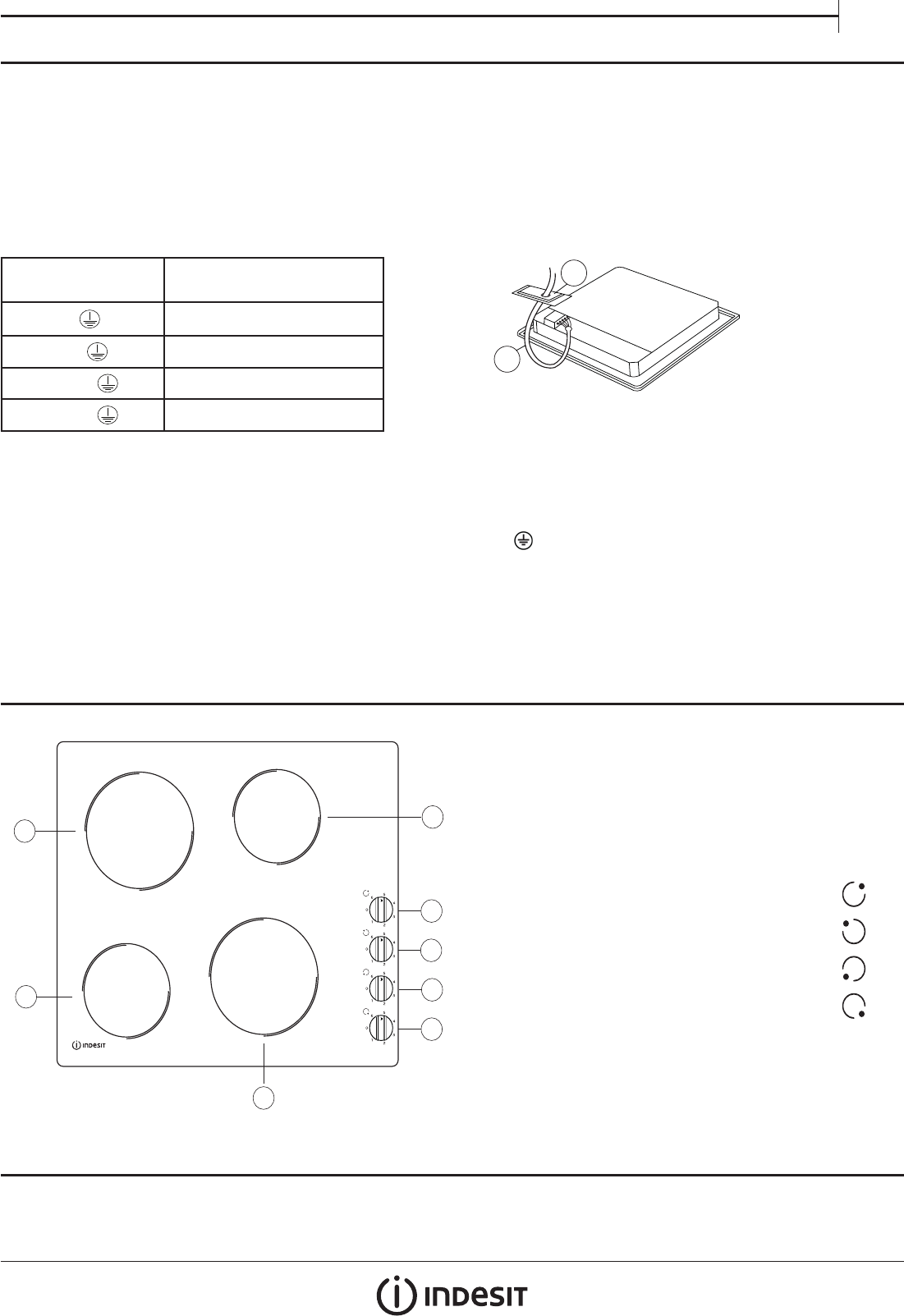

DESCRIZIONE PRODOTTO

COLLEGAMENTO ELETTRICO

Il collegamento elettrico deve essere eseguito prima di collegare l’apparecchio alla rete.

L'installazione deve essere eseguita da personale qualicato a conoscenza delle norme vigenti in materia di sicurezza e installazione. Nella fattispecie,

l’installazione deve essere eseguita in ottemperanza alle direttive della locale società di fornitura elettrica

Controllare che la tensione indicata sulla targhetta matricola nella parte inferiore dell'apparecchio sia la stessa della rete elettrica domestica.

La messa a terra dell’apparecchio è obbligatoria per legge; utilizzare solo conduttori delle dimensioni appropriate (incluso il conduttore di terra).

Il fabbricante declina ogni responsabilità per eventuali lesioni a persone o animali e per danni alla proprietà derivanti dalla mancata osservanza

delle norme indicate in questa sezione.

CONNESSIONE ALLA MORSETTIERA

Per il collegamento elettrico, utilizzare un cavo H05RR-F, come specicato nella tabella seguente.

TENSIONE DI

ALIMENTAZIONE

CONDUTTORI

NUMERO x DIMENSIONE

230V ~ +

3 x 2,5 mm

2

230V 3~ +

4 x 1,5 mm

2

400V 3N~ +

5 x 1,5 mm

2

400V 2N~ +

4 x 1,5 mm

2

Il collegamento alla rete elettrica deve essere eettuato tramite un sezionatore onnipolare avente una distanza minima fra i contatti di

3 mm.

ATTENZIONE: il cavo di alimentazione deve essere sucientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro e deve

essere posizionato in modo da non essere danneggiato o surriscaldato dal contatto con la base.

NOTA: il cavo di terra giallo/verde deve essere collegato al morsetto con il simbolo e deve essere più lungo degli altri cavi.

• Rimuovere ca. 70 mm di guaina dal cavo di alimentazione (G).

• Rimuovere circa 10 mm di guaina dai li. Inserire il cavo (G) attraverso l’apertura nel coperchio (F).

• Inserire il cavo nel morsetto serracavo e collegare i conduttori alla morsettiera come indicato nello schema stampato sul coperchio

• Fissare il cavo di alimentazione (G) con il fermacavo.

• Rimontare il coperchio di protezione (F).

• Dopo aver eseguito il collegamento elettrico, montare il piano cottura dall'alto e agganciarlo alle molle di supporto come da gura.

F

G

2

1

3

4

5

6

7

8

1. Zona cottura radiante Ø 145

2. Zona cottura radiante Ø 180

3. Zona cottura radiante Ø 145

4. Zona cottura radiante Ø 180

5. Manopola di comando della zona di cottura

posteriore destra

6. Manopola di comando della zona di cottura

posteriore sinistra

7. Manopola di comando della zona di cottura

anteriore sinistra

8. Manopola di comando della zona di cottura

anteriore destra

PRIMO UTILIZZO

Prima dell’utilizzo, rimuovere:

• adesivi assi al piano di cottura;

• protezioni in cartone e pellicola protettiva in plastica;

• vericare che il piano di cottura non abbia subito danni durante il

trasporto. In caso di dubbi, rivolgersi al Servizio Assistenza.

IT

Valutazione

Maggiori informazioni su questo manuale
