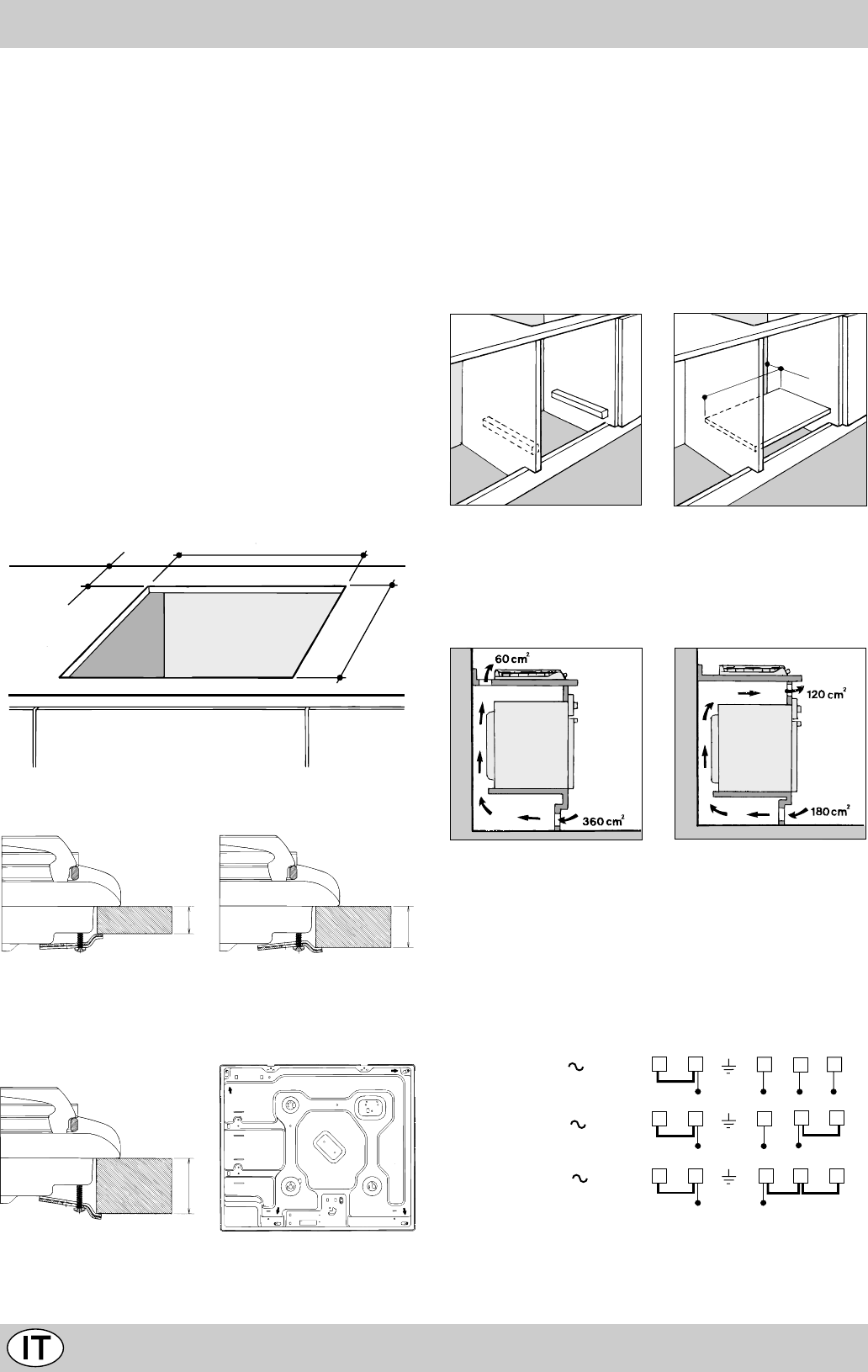

Istruzioni per l’installazione dei piani da incasso

Le istruzioni che seguono sono rivolte all’installatore qua-

lificato affinchè compia le operazioni di installazione

regolazione e manutenzione tecnica nel modo più corret-

to e secondo le norme in vigore.

Importante: qualsiasi intervento di regolazione, ma-

nutenzione etc. deve essere eseguito con il piano elet-

tricamente disinserito.

Installazione dei piani da incasso

I piani elettrici sono predisposti con grado di protezione

contro i riscaldamenti eccessivi di tipo Y, è pertanto pos-

sibile l’installazione a fianco di mobili la cui altezza superi

quella del piano di lavoro. Per una corretta installazione

del piano di cottura vanno osservate le seguenti precau-

zioni:

a) La cappe debbono essere installate secondo i requisi-

ti richiesti nei libretti istruzioni delle cappe stesse.

b) Il vano del mobile dovrà avere le dimensioni indicate

nella figura. Sono previsti dei ganci di fissaggio che

consentono di fissare il piano su top da 20 a 40 mm. di

spessore. Per un buon fissaggio del piano è

consigliabile usare tutti i ganci a disposizione.

555 mm.

55 mm.

475 mm.

Schema di fissaggio dei ganci

Posizione gancio per Posizione gancio per

top H=20mm top H=30mm

Avanti

Posizione gancio per Dietro

top H=40mm

N.B: Usare i ganci contenuti nella "confezione accessori"

c) Nel caso in cui sotto il piano venga installato un pan-

nello di legno come isolamento, esso dovrà essere po-

sizionato ad una distanza minima di 20 mm. dalla par-

te inferiore del piano stesso.

Nota: Nel caso in cui il piano sia installato su di un forno

incasso, è preferibile installare il forno in modo che ap-

poggi su due listelli in legno; nel caso in cui sia presente

un piano continuo di appoggio questo deve avere un’aper-

tura posteriore di almeno 45 x 560 mm.

560 mm.

45 mm.

Nel caso di installazione sopra un forno da incasso senza

ventilazione forzata di raffreddamento, per consentire

un’adeguata areazione all’interno del mobile vanno ga-

rantite delle prese d’aria di ingresso e di uscita. Possibili

esempi di montaggio sono illustrati nelle figure seguenti.

Collegamento elettrico

I piani elettrici non sono dotati di cavo di alimentazione in

quanto il cavo va dimensionato in base al tipo di collega-

mento elettrico utilizzato (vedi schema di connessione

seguente). Per allacciare il cavo procedere come segue:

• Aprire la scatola morsettiera svitando le 3 viti e toglie-

re il coperchio.

• Allacciare i fili in accordo con il seguente diagramma.

400 3N

H05RR-F 5x1.5 CEI-UNEL 35363

400V 2N

H05RR-F 4x1.5 CEI-UNEL 35363

230V 1N

H07RN-F 3x2.5 CEI-UNEL 35364

• Fissare il cavo con il fissacavo, richiudere e fissare il

coperchio con le 3 viti.
