8

di entrata del gas all’apparecchio è filettato 1/2 gas ma-

schio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a

parete continua con attacchi filettati

Il raccordo di entrata del gas all’apparecchio è filettato

1/2 gas maschio cilindrico. Utilizzare esclusivamente tubi

conformi alla Norma UNI-CIG 9891 e guarnizioni di tenu-

ta conformi alla UNI-CIG 9264. La messa in opera di tali

tubi deve essere effettuata in modo che la loro lunghez-

za, in condizioni di massima estensione, non sia maggio-

re di 2000 mm. Ad allacciamento avvenuto assicurarsi che

il tubo metallico flessibile non venga a contatto con parti

mobili o schiacciato.

Controllo tenuta

Ad installazione ultimata controllare la perfetta tenuta di

tutti i raccordi utilizzando una soluzione saponosa e mai

una fiamma.

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono pre-

disposti per il funzionamento con corrente alternata alla

tensione e frequenza di alimentazione indicate sulla

targhetta caratteristiche (posta sulla parte inferiore del

piano). Il conduttore di terra del cavo è contraddistinto dai

colori giallo-verde. Nel caso di installazione sopra un for-

no da incasso l’allaccio elettrico del piano e quello del

forno deve essere realizzato separatamente, sia per ra-

gioni di sicurezza elettrica che per facilitare l’eventuale

estraibilità del forno.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico in-

dicato sulla targhetta caratteristiche, nel caso di collega-

mento diretto alla rete è necessario interporre tra l’appa-

recchio e la rete un interruttore omnipolare con apertura

minima fra i contatti di 3 mm. dimensionato al carico e

rispondente alle norme in vigore (il filo di terra non deve

essere interrotto dall’interruttore). Il cavo di alimentazio-

ne deve essere posizionato in modo che non raggiunga

in nessun punto una temperatura superiore di 50°C a

quella ambiente.

Prima di effettuare l’allacciamento accertarsi che:

• la valvola limitatrice e l’impianto domestico possano

sopportare il carico dell’apparecchiatura (vedi targhetta

caratteristiche);

• l’impianto di alimentazione sia munito di efficace col-

legamento a terra secondo le norme e le disposizioni

di legge;

• la presa o l’interruttore omnipolare siano facilmente

raggiungibili con il piano installato.

N.B: non utilizzare riduzioni, adattatori o derivatori in quan-

to essi potrebbero provocare riscaldamenti o bruciature.

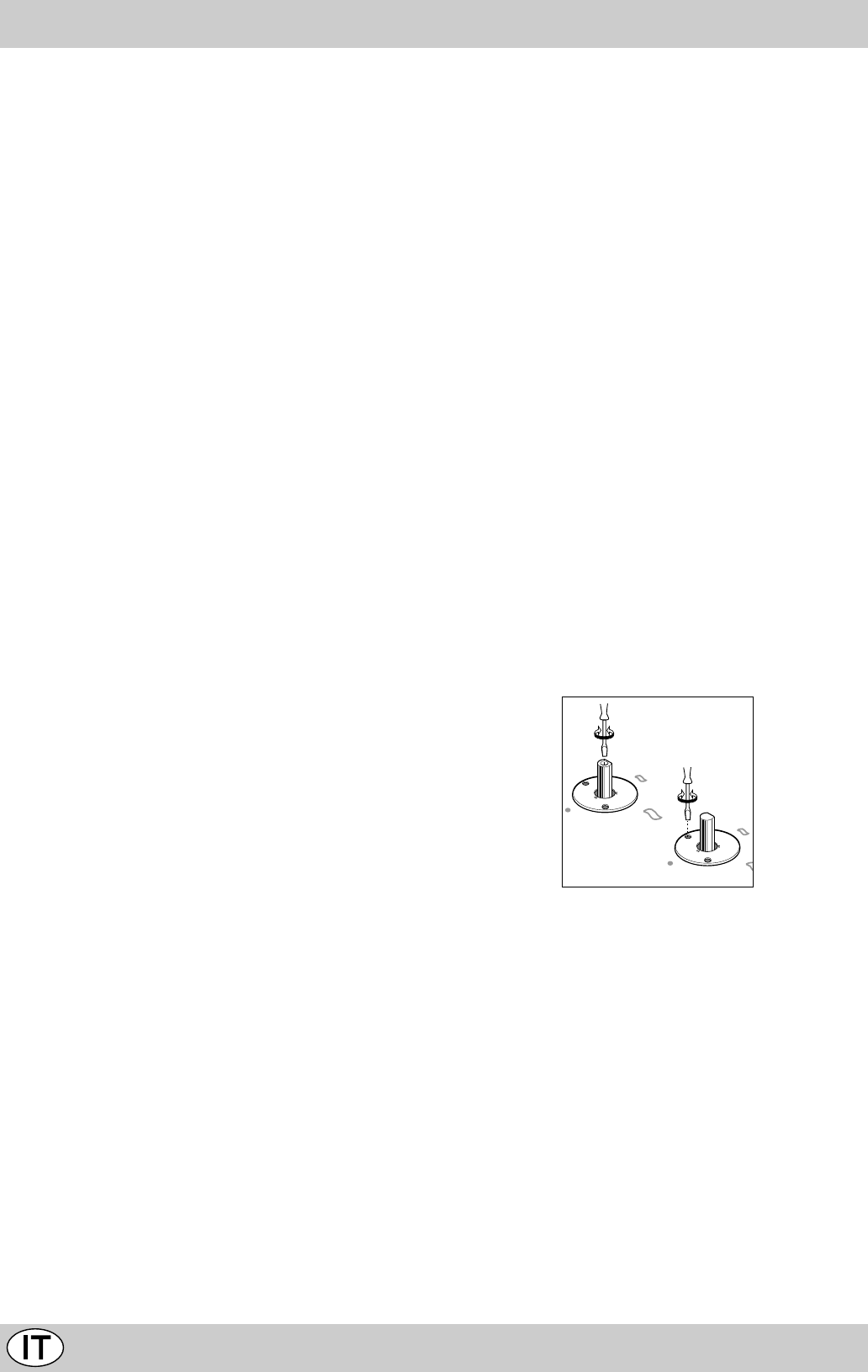

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello

per il quale esso è predisposto (indicato sulla etichetta

fissata nella parte inferiore del piano o sull'imballo), oc-

corre sostituire gli ugelli dei bruciatori effettuando le se-

guenti operazioni:

• togliere le griglie del piano e sfilare i bruciatori dalle

loro sedi.

• svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

• rimontare le parti eseguendo all’inverso le operazioni.

• al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas d’uti-

lizzo, reperibile presso i Nostri Centri Assistenza Tec-

nica.

Qualora la pressione del gas utilizzato sia diversa (o va-

riabile) da quella prevista, è necessario installare, sulla

tubazione di ingresso, un appropriato regolatore di pres-

sione, secondo UNI-CIG 7430 (regolatori per gas

canalizzati).

Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione del-

l’aria primaria.

Regolazione minimi

• Portare il rubinetto sulla posizione di minimo;

• Togliere la manopola ed agire sulla vite di regolazione

posta all’interno o di fianco all’astina del rubinetto fino

ad ottenere una piccola fiamma regolare.

N.B.: nel caso dei gas liquidi, la vite di regolazione dovrà

essere avvitata a fondo.

• Verificare che ruotando rapidamente la manopola dal-

la posizione di massimo a quella di minimo non si ab-

biano spegnimenti dei bruciatori.

• Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del

dispositivo con bruciatori al minimo aumentare la por-

tata dei minimi stessi agendo sulla vite di regolazione.

Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralàcca o materiali equivalenti.
