Manuale

Il piano vetroceramica viene fornito senza cavo di alimentazione

ed è quindi munito di una morsetteria. La morsetteria vi offre

diverse possibilità di collegamento.

Il collegamento e la messa in funzione degli apparecchi elettrodomestici nel loro ambiente è un’operazione delicata che, se non

viene effettuata correttamente, può causare delle conseguenze anche gravi per la sicurezza dei consumatori. Per questo è

importantissimo che l’operazione di collegamento venga svolta da un professionista , che DEVE attenersi alle norme tecniche in

vigore. Se nonostante questa raccomandazione, il consumatore deciderà di realizzare personalmente il collegamento, il produttore

non sarà ritenuto responsabile per eventuali incidenti tecnici sul prodotto, e neppure per eventuali incidenti a cose o persone.

7 IT

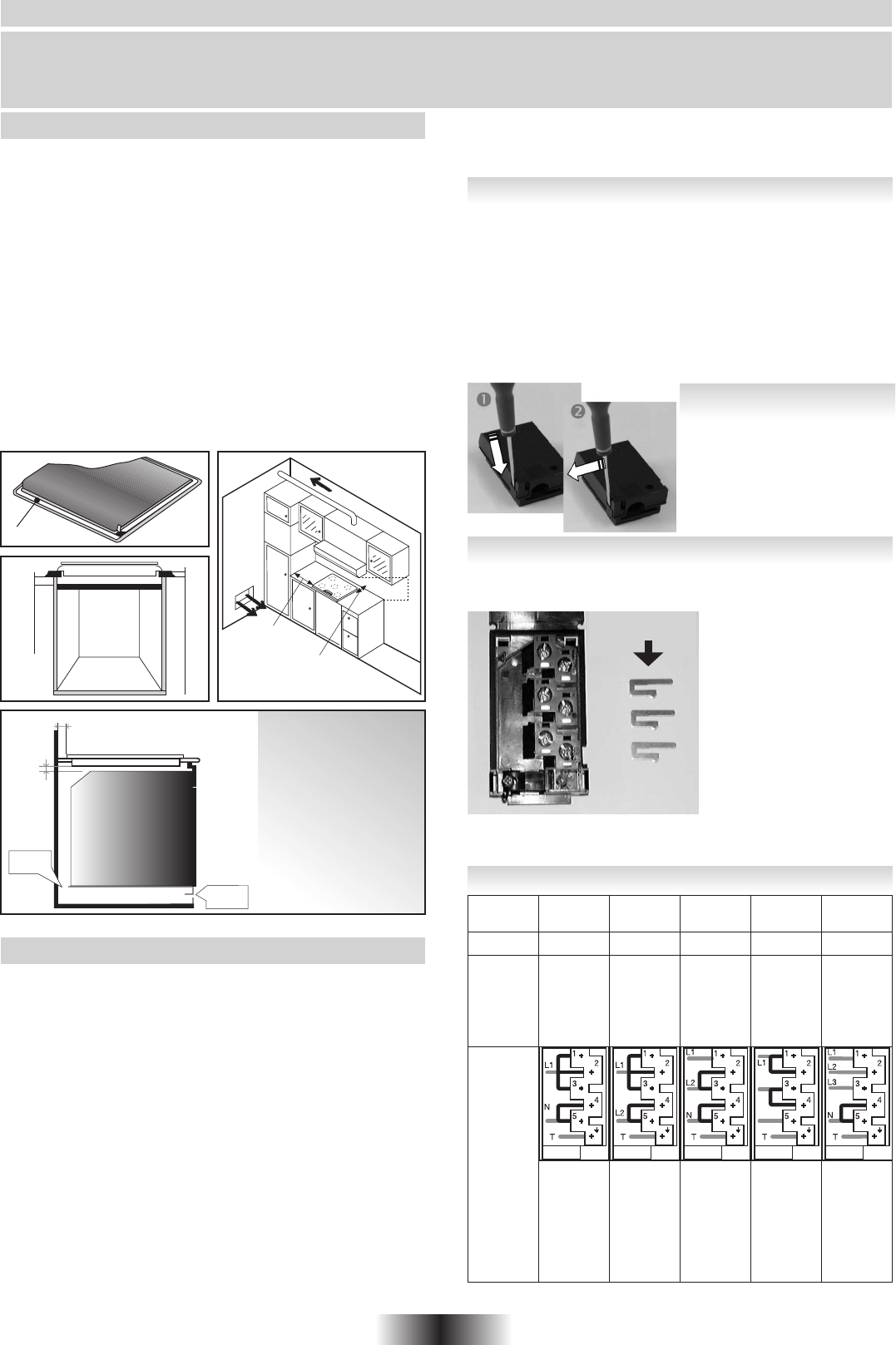

INSERIMENTO NEL MOBILE

Il mobile o il supporto in cui deve essere incassato il piano e le

pareti dei mobili attigui devono essere di un materiale resistente

per sopportare una temperatura elevata.

Inoltre è necessario che il rivestimento che ricopre il mobile o il

supporto sia fissato con una colla resistente alle alte temperature

affinché non si scolli.

Una guarnizione di tenuta stagna è consegnata con il piano di

cottura.

• Prevedere uno spazio di 5 cm. tra l’apparecchio e le pareti

verticali adiacenti.

• Prevedere un divisore orizzontale sotto il cassone del piano,

delle stesse dimensioni del vano. Lasciare almeno 1 cm di spazio

sotto il cassone del piano.

Prima dell’installazione:

Girare il piano, parte in vetro verso il basso.

Abbiate cura di proteggere il vetro.

Mettere la guarnizione avvolta intorno al piano.

Abbiate cura nell’eseguire il lavoro, in quanto tutto questo eviterà

qualsiasi infiltrazione dentro il mobile di supporto.

INSTALLAZIONE

L’installazione deve essere conforme alle norme vigenti del Paese

d'installazione.

Il produttore declina ogni responsabilità nel caso questa disposizione

non venga rispettata.

Attenzione:

- Prima di effettuare il collegamento, controllare la tensione

d’alimentazione indicata sul contatore, la regolazione del

disgiuntore, il calibro del fusibile e la continuità della “terra”.

- Il collegamento alla rete deve essere effettuato mediante una

presa di corrente munita di messa a terra o mediante dispositivo

a interruzione omnipolare con una distanza di apertura dei contatti

di almeno 3 mm.

- Il filo di protezione verde/giallo deve essere collegato ai morsetti

di terra, da una parte per l’apparecchio e dall’altra parte per il

collegamento.

- Non possiamo essere ritenuti responsabili per incidenti o per le

eventuali conseguenze di incidenti dall’uso di un apparecchio

non collegato a terra o cui la messa a terra sia difettosa.

- Qualsiasi intervento dovrà essere effettuato dal Servizio di

Assistenza o comunque da una persona qualificata.

COLLEGAMENTO ELETTRICO

min 10 mm

Sp da 25 a 45 mm

Spazio

accessibile

Guarnizione

Piano

min 70 cm

min 15 cm

min 5,5 cm

10 mm

mini

50 mm

Apertura

500 X 50

Apertura

500 X 10

E’ vietato

installare il

piano su un

forno non

raffreddato.

Per procedere al collegamento, attenersi scrupolosamente alle

indicazioni di sotto indicate:

• Prima di realizzare il collegamento, verificare che l’installazione

sia protetta da un fusibile appropriato, vedere la tabella sottostante,

controllare la sezione dei fili dell’installazione.

• Scegliere il cavo d’alimentazione attenendosi sempre alla tabella.

• Girare il piano, con la parte del vetro contro il piano di lavoro,

facendo molta attenzione a proteggere il vetro!

COLLEGAMENTO ALLA MORSETTIERA DELL’APPARECCHIO

CONNESSIONI ELETTRICHE

3 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

3 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

5 G 1,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

Monofase

220-240V~

Bifase

220-240V2~

Bifase

220-415V2N~

Trifase

220-240V3~

Trifase

380-415V3N~

25 A 25 A 25 A 25 A 16 AFUSIBILE

CAVO

SEZIONE

TIPO

2 Fase

Ponticello 1-2

Ponticello 2-3

5 Neutro

Ponticello 4-5

T Terra

COLLEGA-

MENTO

ALLA

MORSET-

TIERA

2 Fase

Ponticello 1-2

Ponticello 2-3

5 Fase

Ponticello 4-5

T Terra

1 Fase

3 Fase

Ponticello 2-3

5 Neutro

Ponticello 4-5

T Terra

1 Fase

Ponticello 1-2

3 Fase

Ponticello 3-4

5 Fase

T Terra

1 Fase

2 Fase

3 Fase

5 Neutro

Ponticello 4-5

T Terra

• Per aprire il coperchio della

morsettiera:

• individuare le due linguette

situate ai lati,

• inserire la punta di un cacciavite

piatto davanti ad ogni linguetta,

spingere e premere,

• sollevare il coperchio.

• Collegare il cavo alimentazione:

• svitare il passacavo,

• posizionare il cavo nel passacavo,

• spelare l’estremità dei conduttori e collegarli ai terminali. far

riferimento alle informazioni

della tabella seguente ed alla

numerazione presente sulla

morsettiera, inserire i

ponticelli (shunt)- i ponticelli,

che trovate nella morsettiera,

servono a collegare tra loro

diversi punti dei terminali.

Quando la connessione è

terminata riavvitare il

passacavo e chiudere il

coperchio della morsettiera.

Attenzione ! : un serraggio non corretto delle viti dei terminali

può comportare il rischio di surriscaldamento del cavo di

alimentazione.

SHUNT

Scarica il manuale in italiano (PDF, 3.38 MB)
