Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht

fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden. Es ist daher

zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der Kunst und gemäß

der geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die Installation selber vornehmen, lehnt

Der Hersteller Gruppe jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende Schäden an Personen oder Sachen ab.

12 DE

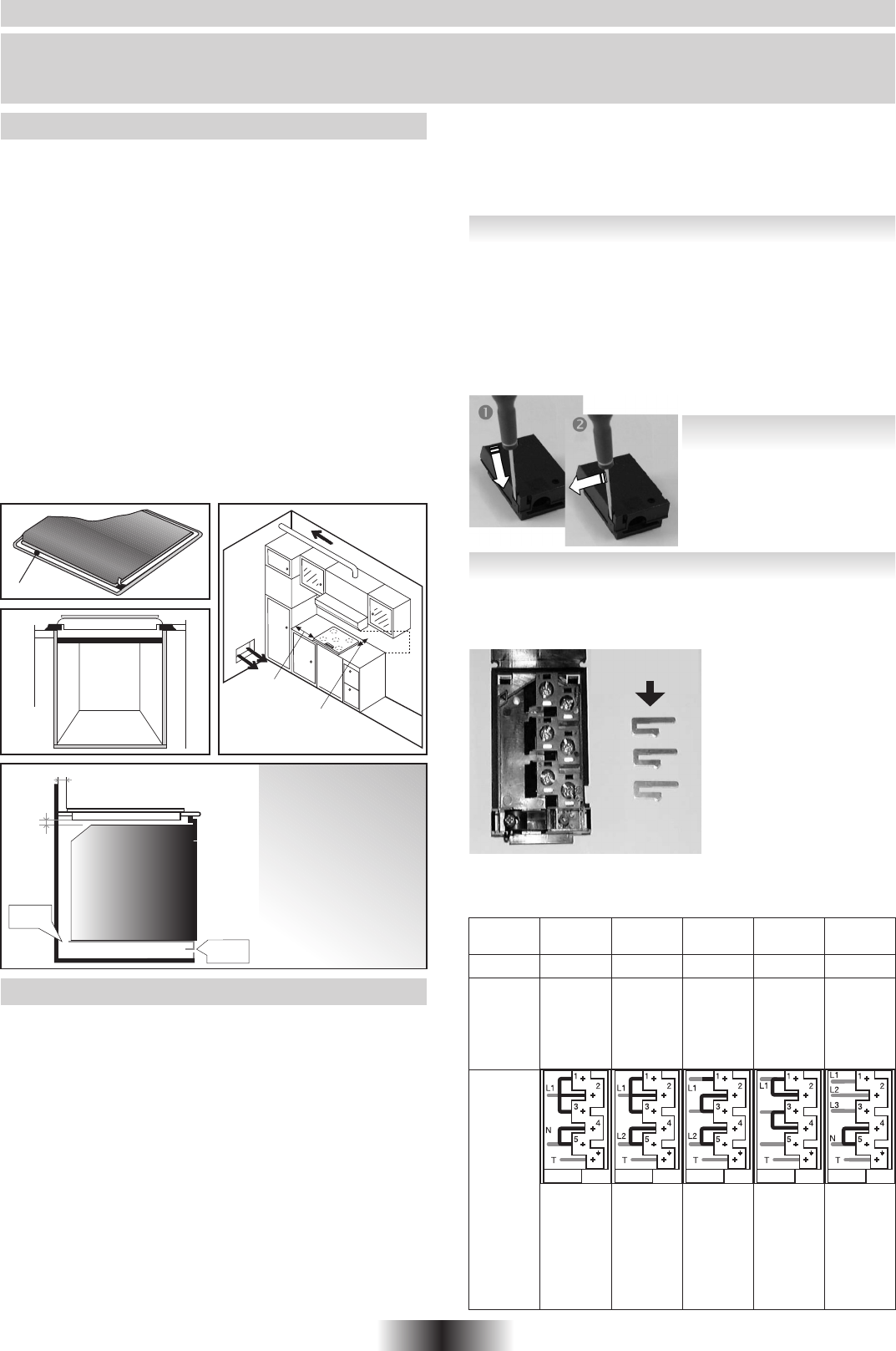

EINBAU

Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut

werden soll, so wie die Wände der angrenzenden Möbel müssen

aus hitzebeständigem Material bestehen.

Insbesondere bei Schränken aus Furnierholz müssen die

verwendeten Klebstoffe hitzebeständig sein, um Verformungen

und Entleimungen zu vermeiden..

Installation:

• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert.

Gehen Sie wie folgt vor:

- drehen Sie das Gerät mit dem Glas nach unten um. Schützen

Sie dabei die Glasoberfläche.

- Kleben Sie den Dichtungsstreifen rund um das Gerät.

- achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens,

um das Durchsickern von Feuchtigkeit in das untenstehende

Möbel zu verhindern

• Der Abstand des Gerätes zu den angrenzenden Wänden muß

mindestens 5 cm betragen

• Falls das Gerät so eingebaut wird, daß unterhalb des Ceranfeldes

ein zugängliches Möbelteil vorgesehen ist, muß unterhalb des

Gerätegehäuses eine Zwischenplatte eingebaut werden, um

das Risiko einer Verbrennung bzw. einer Beschädigung

auszuschließen. Diese muß einen Abstand von mindestens

1 cm vom Geräteboden haben.

INSTALLATION

«Die Installation des Gerätes muß gemäß den im Land der

Installation geltenden Normen erfolgen.».

Die Hersteller lehnt jede Verantwortung für die Mißachtung dieser

Richtlinie ab.

Achtung:

• Vor dem elektrischen Anschluß überprüfen Sie die auf dem

Zähler angegebene Netzspannung, die Sicherung und die

einwandfreie Erdung der Hausinstallation

• Der elektrische Anschluß ans Stromnetz erfolgt mit einem Stecker

mit Erdung oder mittels einer Vorrichtung zur allpoligen

Unterbrechung mit einem Öffnungsabstand zwischen den

Kontakten von mindestens 3 mm.

Wenn das Gerät an einer Steckdose angeschlossen wird, muß

diese auch nach der Installation leicht zugänglich sein.

• Das gelb-grüne Erdungskabel muß an die Klemmleiste des

Gerätes einerseits und der Hausinstallation andererseits

angeschlossen werden.

• Wir lehnen jegliche Verantwortung für Schäden oder deren

Folgen ab, die aus der Benutzung eines nicht oder mangelhaft

geerdeten Gerätes resultieren.

ELEKTRISCHER ANSCHLUß

min 10 mm

Sp da 25 a 45 mm

Dichtungsstreifen

Gerätegehäuse

min 70 cm

min 15 cm

min 5,5 cm

10 mm

mini

50 mm

Öffnung

500 X 50

Öffnung

500 X 10

Einphasig

220-240V

Zweiphasig

220-240V2~

Zweiphasig

220-415V2N~

Drei Phasen

220-240V3~

Drei Phasen

380-415V3N~

25 A 25 A 25 A 25 A 16 A

SICHERUNG

3 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

QUER-

SCHNIT

TYP

3 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

4 G 2,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

5 G 1,5 mm2

H05RR-F,

H05VV-F,

H05V2V2-F

2 Phase

Shunter 1-2

Shunter 2-3

5 Neutral

Shunter 4-5

T Erde

ANSCHLUß

AUF DEM

KLEMMB-

RETT

Shunter:

Brücke mit

Shunter

herstellen

2 Phase

Shunter 1-2

Shunter 2-3

5 Phase

Shunter 4-5

T Erde

1 Phase

3 Phase

Shunter 2-3

5 Neutral

Shunter 4-5

T Erde

1 Phase

Shunter 1-2

3 Phase

Shunter 3-4

5 Phase 5

T Erde

1 Phase

2 Phase

3 Phase

5 Neutral

Shunter 4-5

T Erde

• Alle Eingriffe am Versorgungskabel sind ausschließlich durch

den Werkskundendienst oder durch ähnlich qualifiziertes

Fachpersonal durchzuführen.

Das Ceranfeld wird ohne Versorgungskabel geliefert. Sie ist mit

einem Klemmbrett versehen, das die Wahl des für die Installation

geeigneten Anschlusses ermöglicht.

ANSCHLUß AN DAS KLEMMBRETT DES CERANFELDS:

Die folgenden Hinweise sind unbedingt zu beachten:

- Die Installation muß durch eine geeignete Sicherung abgesichert

sein. Siehe hierzu Tabelle. Die Kabel müssen einen der Last

entsprechenden Querschnitt haben.

- Das Versorgungskabel muß entsprechend den Angaben der

Tabelle auf gewählt werden.

Um den Anschluß vorzunehmen, gehen Sie wie folgt vor:

- drehen Sie das Ceranfeld mit dem Glas nach unten um. Schützen

sie dabei die Glasoberfläche!

Öffnen Sie das Gehäuse wie

nachfolgend beschrieben:

• suchen Sie die beiden Laschen

an den Seitenteilen,

• Schieben Sie die Spitze eines

Schraubenziehers vor jede

Lasche und drücken Sie

• heben Sie das Gehäuse ab

Verbindung des Versorgungskabels :

• Platzieren Sie unter Beachtung der Hinweise und unter

Berücksichtigung der Markierungen auf dem Klemmbrett die

Shunt-Brücken an ihre Stelle (die Shunts des Klemmbretts

ermöglichen die Herstellung einer Brücke zwischen zwei Klemmen)

• Isolieren Sie die Leiter ab

und befestigen Sie diese an

den Klemmen unter

Berücksichtigung der

Angaben in der Tabelle.

• Schrauben Sie den

Kabelschoner ab

• Ziehen Sie das Versorgun-

gskabel durch den

Kabelschoner

Wenn Sie den Abschluß an

das Klemmbrett des Gerätes

abgeschlossen ist, schrauben

Sie den Kabelschoner wieder fest und schließen Sie das Gehäuse

Anmerkung: Achten Sie darauf, die Schrauben des Klemmbretts

fest anzuziehen.

SHUNT

Der Einbau in

Kombination mit

einem Backofen

ohne

Abkühlventilator

ist nicht gestattet.
