18.12.2018 18.12.2018
6 7
DEDE
Nr. Teil Beschreibung
1 Räder
2 Große Unterlegscheibe
3 M8x20 Schraube
4 Mutter
5 Unterlegscheibe
6 Stützelemen
7 M8x25 Schraube
8 Rahmen
9 Motor
10 Schneidelemente
11 Riemenabdeckung
12 Einfülltrichter
13 Auswurfrutsche
14 Achse
15 Trommelgehäuse des Schneidelements
16 Schraube
17 Unterlegscheibe
18 Mutter
Motoröl einfüllen
Stellen Sie die Maschine auf eine ebene Fläche und
schrauben Sie den Öltankdeckel ab.
3.3. ARBEIT MIT DEM GERÄT
ACHTUNG! Vor der Inbetriebnahme der Maschine Motoröl
und Kraftsto einfüllen. Das Gerät wird ohne Motoröl und
Kraftsto geliefert.
1. Stellen Sie das Gerät auf eine ebene, stabile
Oberäche, so dass die Auswurfrutsche in eine
sichere Richtung zeigt.
2. Prüfen Sie den Kraftsto – und Ölstand, bevor Sie die
Maschine in Betrieb nehmen.
3. Legen Sie den Auangbeutel auf die Auswurfrutsche
und sichern Sie ihn so, dass er nicht herunterfällt.
4. Stellen Sie sicher, dass der Haupt-Einfülltrichter
sowie der zusätzliche Einfülltrichter (betrit nicht das
Modell HT-HECTOR 420) leer sind. Bendet sich bei
Inbetriebnahme Material im Gerät, kann dies dazu
führen, dass der Anlasser plötzlich stoppt oder dass
das Gerät umkippt, was zu schweren Verletzungen
führen kann.
5. Stellen Sie die Drosselklappe auf die niedrigsten
Umdrehungen.
6. Stellen Sie sich auf die Seite des Einfülltrichters und
achten Sie auf eine stabile Position.
7. Stellen Sie das Kraftstoventil auf ON (siehe
Abbildung 4).
8. Stellen Sie den Sog-Schalthebel auf ON (siehe
Abbildung 5).
3
4 5
4.1
5.1

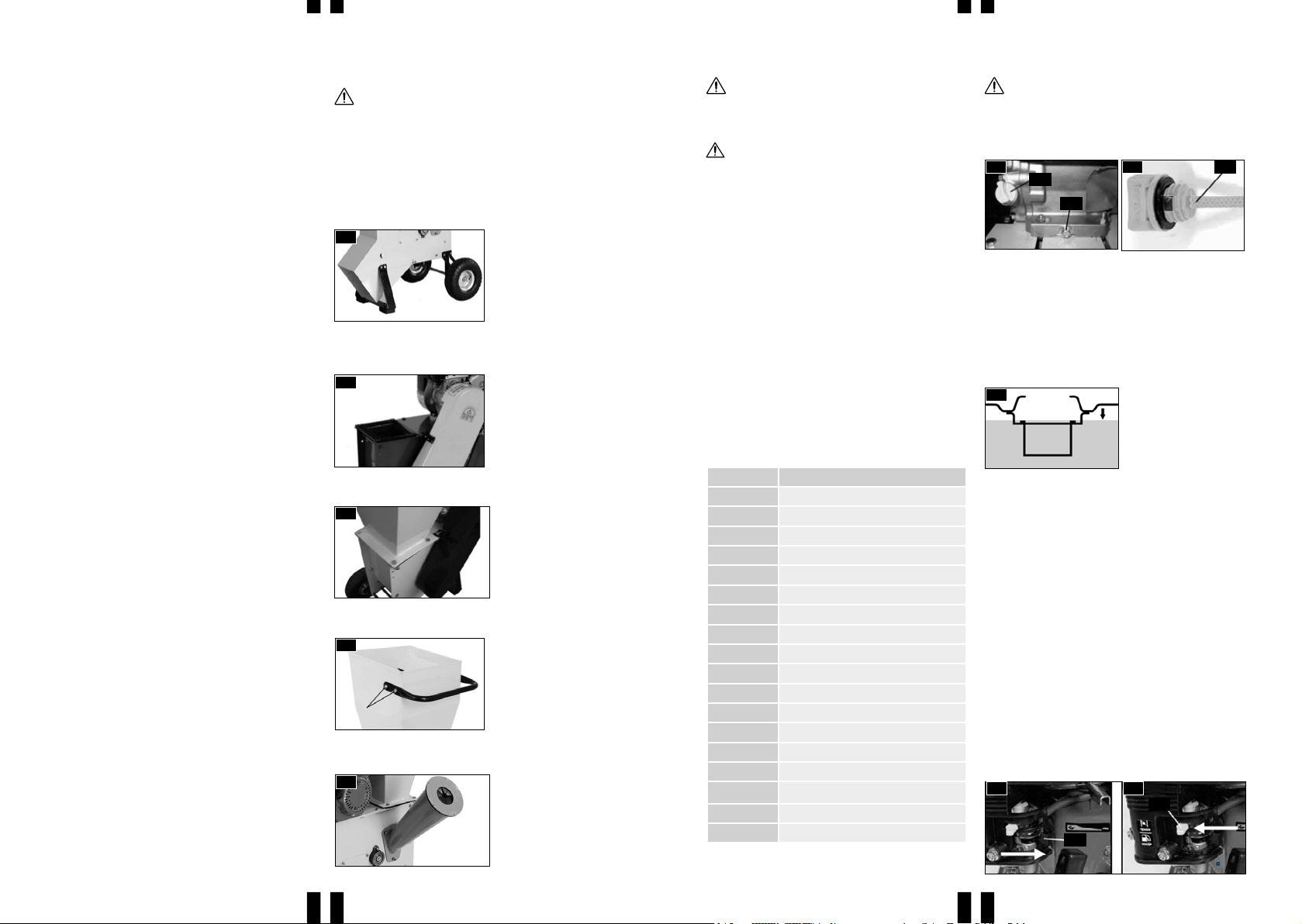

1. Montage des Einfülltrichters und der Auswurfrutsche
a) Setzen Sie die Radachse [14] in die Önung im
unteren Bereich des Rahmens ein und sichern Sie die
Verbindung, indem Sie die Achse mit der Schraube
festziehen, die sich in der Mitte der Önung bendet.
b) Befestigen Sie die Räder [1] mit der Schraube [3] und
der großen Unterlegscheibe [2] an der Achse [14].
c) Befestigen Sie das Stützelement [6] mit einer
Unterlegscheibe [5], einer Mutter [4] und Schrauben
[7] am Rahmen des Geräts.
2. Montage des Einfülltrichters
Um den Einfülltrichter zu montieren:
a) Führen Sie die Scharniere des Einfülltrichters [12] in
die Önungen im Gehäuse des Schneidelements [15]
ein und befestigen Sie sie mit den Schrauben auf der
anderen Seite.
b) Führen Sie die Scharniere der Auswurfrutsche [13] in
die Önungen im Gehäuse des Schneidelements [15]
ein und befestigen Sie sie mit den Schrauben auf der
anderen Seite.
3. Montage des Gris
a) Montieren Sie den Gri [16] mit Schrauben [16],
Unterlegscheiben [17] und Muttern [18] am Rahmen
[8].
1 2
1.1
1.2
2.1
3.2. VORBEREITUNG ZUM BETRIEB
ARBEITSSTELLE DES GERÄTES:
Das Gerät sollte außerhalb geschlossener Räume auf einer
stabilen, ebenen Fläche verwendet werden, vorzugsweise
auf Gras oder Erde. Stellen Sie die Maschine nicht auf Beton,
Asphalt oder andere harte Oberächen, da ausgestoßene
Späne und andere Rückstände von der Maschine abprallen
und eine Gefahr darstellen können.
Betriebsbedingung
Überprüfen Sie das zu häckselnde Material und stellen Sie
sicher, dass über dem Gerät genügend Platz zum Einlegen
des Materials vorhanden ist.
Wählen Sie Ihren Einsatzort so, dass sich dieser in der Nähe
des Ortes bendet, wo die Späne verwendet werden soll.
Dadurch wird der Transport von verarbeitetem Material auf
ein Minimum reduziert.
Halten Sie Sicherheitsabstand vom Spanauswurf. Stellen
Sie sicher, dass sich alle Unbeteiligten, Kinder, Tiere oder
Wertgegenstände in sicherem Abstand zum Spanauswurf
benden.
ACHTUNG! Starten Sie die Maschine erst dann, wenn
die Montage abgeschlossen ist. Andernfalls kann dies
zu schweren Verletzungen und Schäden am Gerät
führen. Berühren Sie während der Montage nicht die
Klingen des Geräts und halten Sie Ihre Hände nicht
in das Gerät.
b) Den Satz Räder montieren und die Verbindung mit
Schrauben sichern.
c) Bringen Sie das Gerät in eine waagerechte Position
und legen Sie die Trichterdichtung ein.
d) Setzen Sie den Einfülltrichter auf die Dichtung
und sichern Sie die Verbindung mit Schrauben,
Unterlegscheiben und Muttern.
e) Bringen Sie den Gri des Einfülltrichters an und
schrauben Sie ihn mit Unterlegscheiben und
Sicherungsschrauben fest.
f) Bringen Sie den zusätzlichen Trichter an der
seitlichen Önung des Geräts an und ziehen Sie ihn
mit Unterlegscheiben und Schrauben fest.
I
II
III
IV
V
HT
-
HECTOR 212
A. Einfülltrichter (ᴓ10 mm)
B. Motor
C. Auswurfrutsche
D. zusätzlicher Einfülltrichter (ᴓ70 mm)
E. Sog
F. Kraftstoventil
G. ON/OFF-Schalter / Zündschloss
H. Drosselklappe
I. Tankdeckel
J. Luftlter
K. Schalldämpfer
L. Anlassergri
M. Notschalter (im Bild nicht sichtbar)
HT-HECTOR 420
1. Gri
2. Motor
3. Abdeckung des Einfülltrichters
4. Einfülltrichter
5. Auswurfrutsche
6. Abdeckung für die Auswurfrutsche
7. Rad
8. Notausschalter
Beschreibung des Motors
A. Schalldämpfer
B. Luftlter
C. Drosselklappe
D. ON/OFF-Schalter / Zündschloss
E. Leitungsschutzschalter
F. Manueller Anlasser
G. Anlassergri
H. Kraftstohahn
I. Sog
J. Zündkerze
K. Kraftstotank
L. Tankdeckel
M. Motor des elektrischen Anlassers
N. Ölablassschraube
O. Bajonett
HT-HECTOR 212
a) Legen Sie die Geräte auf die Seite.
Achtung! Kippen Sie das Gerät nicht, wenn sich Öl
und/oder Kraftsto in den Tanks bendet, da diese
auslaufen können.
HT-HECTOR 420
ACHTUNG! Füllen Sie vor der Inbetriebnahme
des Geräts die Öl – und Kraftstotanks gemäß der
Bedienungsanleitung.
Füllen Sie das Motoröl bis zur obe-
ren Markierung am Ölmessstab auf.
Kraftsto einfüllen
Das Gerät wird von einem Viertaktmotor ange-
trieben, der mit bleifreiem Benzin betrieben wird.
Schrauben Sie den Tankdeckel ab und füllen Sie Benzin ein
(verwenden Sie einen Trichter, um Kraftsto einzufüllen).
Achten Sie darauf, dass die Flüssigkeit nicht verschüttet wird
oder der maximale Benzinstand nicht überschritten wird. Der
Tank sollte so gefüllt sein, dass der Kraftstolter sichtbar ist.
ACHTUNG! Füllen Sie vor der Inbetriebnahme
des Geräts die Öl – und Kraftstotanks gemäß der
Bedienungsanleitung.
ACHTUNG! Die Explosionszeichnungen von diesem
Produkt benden sich auf den letzten Seiten der
Bedienungsanleitung S.57.
AUFBAU DES GERÄTES
