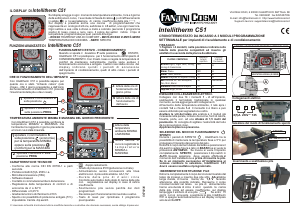

AUTO
COPY
DAY
-
+
PROG
Intellitherm C51
24
22
20
18
16
14
12
10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14
12
10
8
6
4
2
FUNZIONI AVANZATE DI Intellitherm C51
Ci riserviamo la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterremo necessarie, senza obbligo di preavviso
CARATTERISTICHE TECNICHE
- Conforme alle norme CEI EN 60730-1 e parti
seconde
- Portata contatti 8 (5)A 250V c.a.
- Microdisconnessione (1BU)
- Software classe A
- Contatto in commutazione libero da tensione
- Regolazione della temperatura di comfort e di
economia da 2 a 62°C
- Differenziale ± 0,25°C
- Gradiente termico di riferimento 4°K/h
- Spento con possibilità di protezione antigelo (5°C)
impostabile tramite dip switch
- doppio isolamento
- Grado di protezione IP20 (polluzione normale)
- Alimentazione senza connessioni alla linea
elettrica con 2 pile a stilo alcaline AA 1,5V
- Durata delle pile di 2 anni circa
Controllo automatico dello stato di carica delle pile
con segnalazione sul display in caso di carica
insufficiente
- Sostituzione pile senza perdita dei dati
programmati
- Deviatore per il funzionamento invernale o estivo
- Tasto di reset per ripristinare il programma
preimpostato
CRONOTERMOSTATO DA INCASSO A 3 MODULI PROGRAMMAZIONE
SETTIMANALE per impianti di riscaldamento e di condizionamento
Intellitherm C51
Inserimento e sostituzione pile
INSERIMENTO E SOSTITUZIONE PILE
Estrarre completamente il corpo del cronotermostato dal
telaio da incasso e inserire due pile stilo AA alcaline
lunga durata, di buona marca, da 1,5 V facendo
attenzione alla polarità indicata. Reinserire il corpo
cronotermostato nel telaio. Le pile di alimentazione
hanno una durata di circa 2 anni: quando la carica
delle pile inizia ad essere insufficiente, sul display
lampeggia il simbolo di una pila Se entro 15
giorni non si provvede a sostituire le pile, Intellitherm
C51 si spegne automaticamente e sul display compare
solo la scritta OFF.
SELEZIONE DEL MODO DI FUNZIONAMENTO
SPENTO
Durante i periodi di SPENTO , Intellitherm ha la
possibilità di mantenere la temperatura fissa a 5°C per
proteggere l’impianto dai pericolo del gelo.
Estrarre il corpo del termostato dal telaio e posizionare il
dip swich (vedere figura a lato) in BASSO se si vuole la
protezione ANTIGELO. Se invece si vuole l’impianto
completamente SPENTO, posizionare il dip switch in
ALTO. Questa selezione deve essere effettuata al
momento dell’installazione e prima di inserire le pile.
Se in un momento successivo all’installazione si
volesse cambiare la selezione, Intellitherm C51
dovrà essere resettato e riprogrammato.
24
22
20
18
16
14
12
10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14
12
10
8
6
4
2

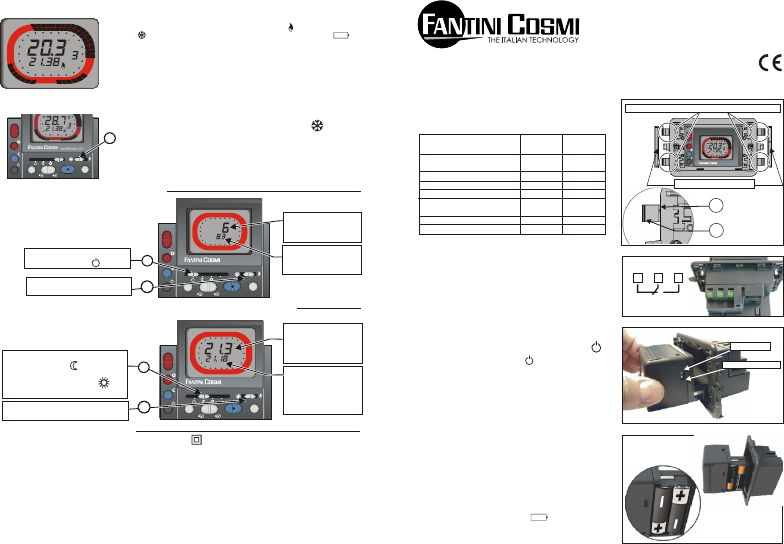

IL DISPLAY DI Intellitherm C51
Sul display si legge in ogni momento la temperatura ambiente, l’ora e il giorno
della settimana in corso, l’eventuale richiesta di calore (o di raffrescamento
in estate ) e la segnalazione di carica insufficiente delle pile .
Sul display è presente anche una corona di programmazione che
rappresenta un orologio di 24 ore, suddivisa in 48 settori, uno ogni mezz’ora.
Ogni settore a sua volta è diviso a metà e colorato (secondo il programma
scelto) di rosso, rosso e nero, nero. Il colore dei settori indica il tipo di
temperatura programmata per quel periodo di tempo :
- ROSSO TEMPERATURA DI COMFORT - METÀ ROSSO E METÀ NERO
TEMPERATURA DI ECONOMIA - NERO SPENTO
A
B
ADATTATORI LATERALI (DI SERIE)
COPY
AUTO 1
AUTO 2
-
DAY
-
+
+
Intellitherm C51
DAY
DAY
4 DENTELLI DA TAGLIARE SECONDO IL TIPO DI PLACCA
4
2
1
8(5)A 250V~ T45
FISSAGGIO
1-Tagliare i 4 dentelli, nella posizione indicata nella
tabella delle placche compatibili ed inserire gli
adattatori a seconda della placca da abbinare.
ESEGUIRE I COLLEGAMENTI ELETTRICI.
Collegare con due fili i morsetti 1 - 2 all'impianto,
sostituendo il termostato tradizionale in qualsiasi
momento, senza aggiungere altri collegamenti.
All’aumento della temperatura ambiente, il relé apre i
contatti 1-2 e chiude 1-4 Il morsetto 4 è libero e può
essere utilizzato per segnalazione o altro.
Avvitare le viti del telaio alla scatola a 3 moduli già
incassata nella parete, lontano da cucine, fonti di calore,
finestre, porte, ecc. ad una altezza di 1,5 metri dal
pavimento. Si consiglia di sigillare l’estremità del tubo
da cui provengono i cavi.
Applicare la placca a pressione.
Selezione del modo di funzionamento spento
Collegamenti elettrici.
3
4
Spostare il deviatore P sulla
posizione PROG
2
Con Intellitherm C51 è possibile verificare la
temperatura MINIMA e MASSIMA che
l’ambiente ha raggiunto il giorno precedente
e l’ora in cui è stata misurata.
lettura della
temperatura
ambiente MINIMA
o MASSIMA
lettura dell’ora in
cui si è registrata la
temperatura
MINIMA o
MASSIMA
TEMPERATURA AMBIENTE MINIMA E MASSIMA DEL GIORNO PRECEDENTE
spostare il commutatore S
sulla posizione (economia)
per la temperatura MINIMA
oppure sulla posizione
(comfort) per la MASSIMA
1
Quando si sposta il deviatore P sulla posizione ESTATE,
Intellitherm C51 si predispone per il funzionamento dell’impianto di
CONDIZIONAMENTO. Con il tasto rosso si regola la temperatura di
comfort da mantenere nell’ambiente, mentre viene escluso il
funzionamento economia e antigelo. I settori rossi della corona del
display indicano quindi i periodi di accensione
dell’impianto di condizionamento, quelli di altro colore i periodi di
spegnimento.
FUNZIONAMENTO ESTIVO - CONDIZIONAMENTO
P
BTicino Light, Light Tech, Living,
Living di transizione
Vimar Plana
Vimar Idea, Rondò,
Gewiss Playbus e Playbus Young
Ave sistema 45. Ave Banquise,
Yes, Noir, Blanc
Siemens Delta Futura Graphit
Legrand Ergo, Cross
NO
NO
SI
SI
SI
SI
NO
A
A
B
A
NESSUNO
A
A
PLACCHE COMPATIBILI
Adattatori
Laterali
copriforo
Posizione
4 dentelli
Da staccare
ANTIGELO (5°C)
Con Intellitherm C51 è possibile sapere per
quante ore è stato “richiesto calore” (relè
chiuso - ON) il giorno precedente e dall’inizio
del funzionamento di Intellitherm C51 (cioè dal
l’inserimento delle pile o da un reset).
ORE DI FUNZIONAMENTO DELL’IMPIANTO
-
+
AUTO
COPY
DAY
-
+
PROG
-
+
AUTO
COPY
DAY
-
+
PROG
Intellitherm C51
24
22
20
18
16
14
12
10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14
12
10
8
6
4
2
SPENTO
5679236
P
S
lettura delle ore di
funzionamento del
giorno prima
lettura delle ore di
funzionamento
dall’avvio
3
4
spostare il commutatore S
sulla posizione
spostare il deviatore P
sulla posizione PROG
1
2
P
S
VIA DELL’OSIO, 6 20090 CALEPPIO DI SETTALA MI
Tel. 02956821 fax 0295307006
