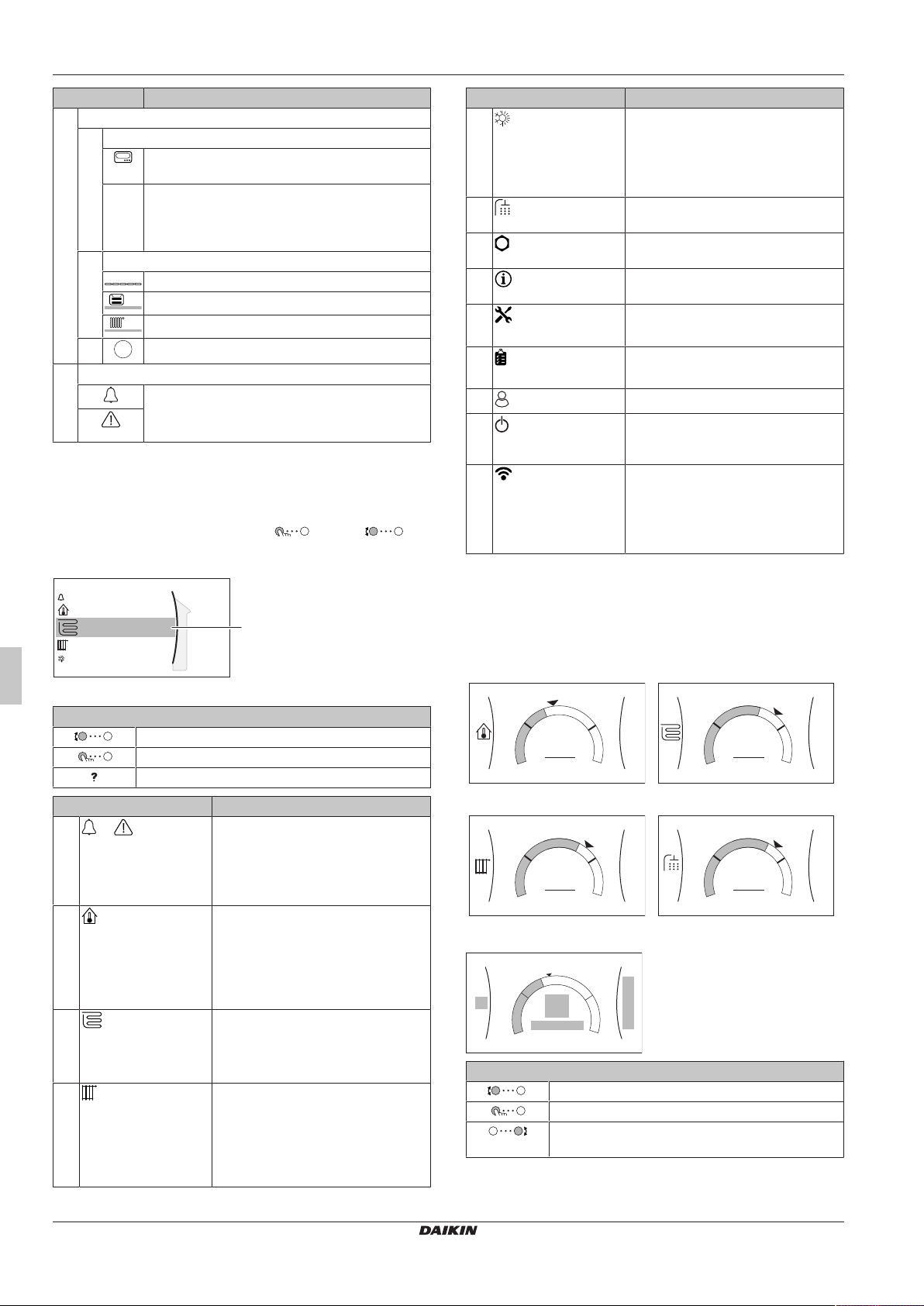

4 Operation

Operation manual

10

ETVH/X16S18+23DA6V+9W(G) + ETBH/X16DF6V+9W

Daikin Altherma 3 H HT F+W

4P586455-1C – 2020.10

Item Description

k Additional zone

k1 Installed room thermostat type:

Unit operation is decided by the external room

thermostat (wired or wireless).

— No room thermostat installed or set. Unit operation

is decided based on the leaving water temperature

regardless of the actual room temperature and/or

heating demand of the room.

k2 Installed heat emitter type:

Underfloor heating

Fancoil unit

Radiator

k3

45

Leaving water temperature setpoint

(a)

l Malfunction

A malfunction occurred.

See "7.1To display the help text in case of a

malfunction"[419] for more information.

(a)

If the corresponding operation (for example: space heating) is not

active, the circle is greyed out.

4.3.2 Main menu screen

Starting from the home screen, press ( ) or turn ( ) the

left dial to open the main menu screen. From the main menu, you

can access the different setpoint screens and submenus.

a

2

Main zone

Additional zone

Room

Malfunctioning

Space heating/cooling

a Selected submenu

Possible actions on this screen

Go through the list.

Enter the submenu.

Enable/disable breadcrumbs.

Submenu Description

[0]

or

Malfunctioning

Restriction: Only displayed if a

malfunction occurs.

See "7.1To display the help text in

case of a malfunction"[419] for more

information.

[1]

Room

Restriction: Only displayed if a

dedicated Human Comfort Interface

(BRC1HHDA used as room

thermostat) is controlling the indoor

unit.

Set the room temperature.

[2]

Main zone

Shows the applicable symbol for your

main zone emitter type.

Set the leaving water temperature for

the main zone.

[3]

Additional zone

Restriction: Only displayed if there

are two leaving water temperature

zones. Shows the applicable symbol

for your additional zone emitter type.

Set the leaving water temperature for

the additional zone (if present).

Submenu Description

[4]

Space heating/

cooling

Shows the applicable symbol of your

unit.

Put the unit in heating mode or cooling

mode. You cannot change the mode

on heating only models.

[5]

Tank

Set the domestic hot water tank

temperature.

[7]

User settings

Gives access to user settings such as

holiday mode and quiet mode.

[8]

Information

Displays data and information about

the indoor unit.

[9]

Installer

settings

Restriction: Only for the installer.

Gives access to advanced settings.

[A]

Commissioning

Restriction: Only for the installer.

Perform tests and maintenance.

[B]

User profile

Change the active user profile.

[C]

Operation

Turn heating/cooling functionality and

domestic hot water preparation on or

off.

[D]

Wireless

gateway

Restriction: Only displayed if a

wireless LAN (WLAN) is installed.

Contains settings needed when

configuring the Daikin Residential

Controller app.

4.3.3 Setpoint screen

The setpoint screen is displayed for screens describing system

components that need a setpoint value.

Examples

[1] Room temperature screen

+

–

21°C

1

Room

[2] Main zone screen

+

–

35°C

2

Main zone

[3] Additional zone screen

+

–

45°C

3

Additional zone

[5] Tank temperature screen

+

–

50°C

5

Tank

Explanation

a1

d

+

–

d

e

d

e

c

a2

b1

b2

Possible actions on this screen

Go through the list of the submenu.

Go to the submenu.

Adjust and automatically apply the desired

temperature.
