SHUNT

17 FR

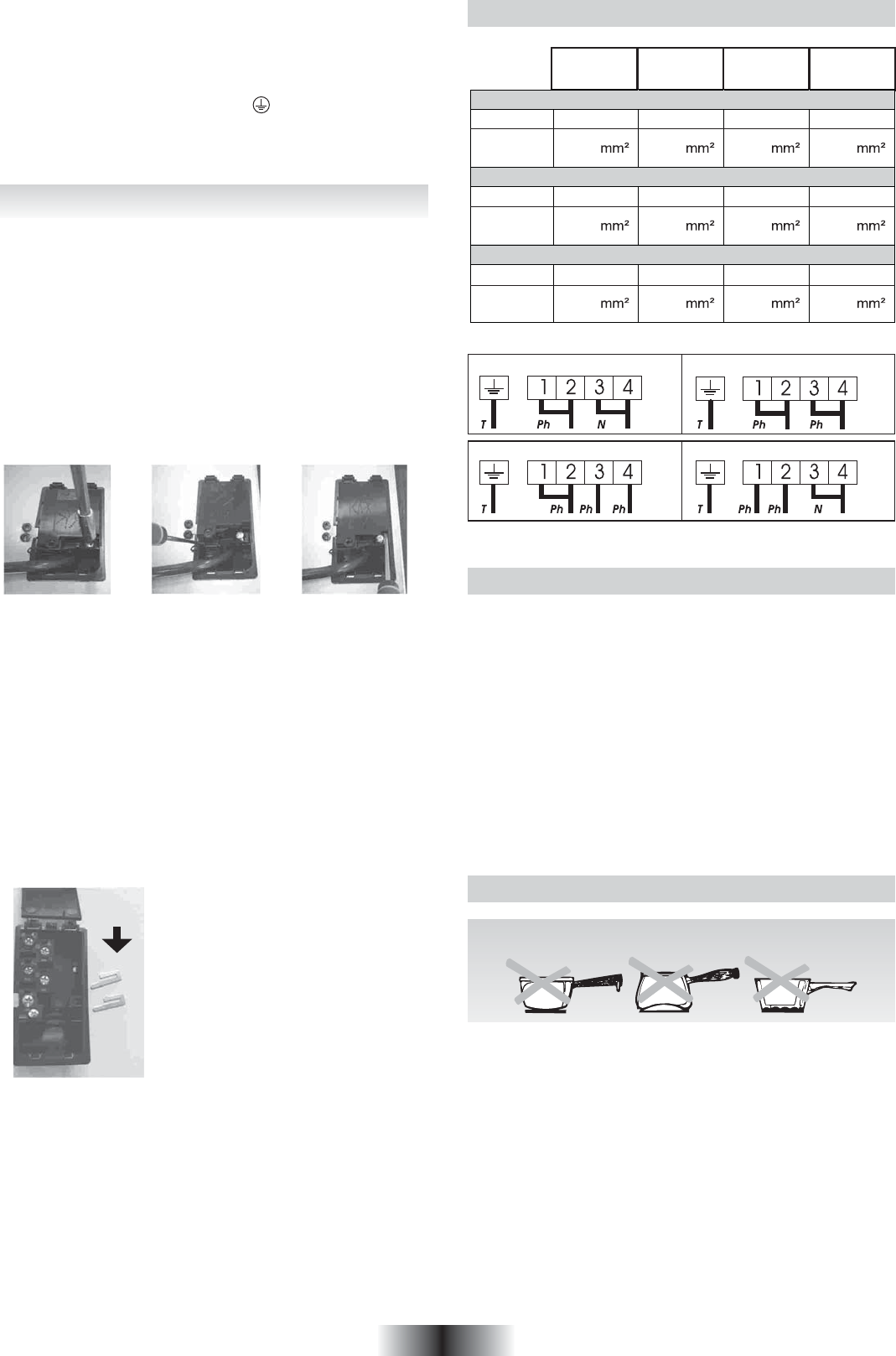

Raccordement aux bornes de la plaque

6. LE CHOIX DES USTENSILES

• Utiliser des récipients de bonne qualité à fond plat : le fond

rigoureusement plat supprimera les points de surchauffe sur

lesquels les aliments attachent, et l'épaisseur du métal permettra

une parfaite répartition de la chaleur.

• Veiller à ce que le fond des récipients soit sec : lors du

remplissage du récipient ou lorsqu'on utilise une casserole sortant

du réfrigérateur, par exemple, s'assurer que l'ustensile est bien

sec; cette précaution évitera toute salissure sur le plan de cuisson.

• Utiliser des récipients d'un diamètre suffisant pour recouvrir

entièrement le foyer : il convient de veiller à ce que le fond soit

au moins aussi grand que la zone de cuisson. Si le fond est

légèrement plus grand, l'énergie est utilisée de manière optimale.

5. PRESENTATION

• Le foyer hilight : une lame métallique conductrice est répartie

uniformément sur toute la surface du foyer. Efficace en trois

secondes, il permet la réalisation de cuissons régulières,

homogènes, mais également les cuissons soutenues.

La table vitrocéramique permet de mieux tirer profit de la chaleur

élevée générée par les foyers hilight, accélérant ainsi la cuisson.

Les modifications structurelles maintiennent inaltéré les propriétés

de résistance du verre aux températures élevées et améliorent

la capacité de contrôle de la puissance distribuée. Avec le principe

du "Sprinter", on obtient une réduction du temps de cuisson

pouvant aller jusqu'à 15% suivant le type de cuisson et les

récipients utilisés.

LAY OUT

“ 5 ”

LAY OUT

“ 2 - 3 ”

LAY OUT

“ 4 ”

LAY OUT

“ 1 ”

L'utilisation de récipients de qualité est nécessaire pour

obtenir de bons résultats de cuisson :

Elle est livrée avec un câble d'alimentation sans prise permettant

le raccordement exclusivement sous une tension de 230V entre

phases ou entre phase et neutre:

• Raccorder à une prise de courant, pour le choix du fusible

se reporter au tableau ci-contre.

Il est toutefois possible d'adapter l'appareil pour un

raccordement en :

. Triphasé 220-240 V3~

. Triphasé 380-415 V2N~

Pour procéder à un nouveau raccordement, il est impératif

de respecter les consignes citées ci-dessous.

• Tout d'abord, vérifier que l'installation est protégée par un fusible

approprié, voir tableau, et que l'installation comporte des fils

d'une section suffisante pour alimenter normalement

l'appareil.

• Retourner la table, face verre contre le plan de travail, en prenant

soin de protéger le verre.

- Ouvrir le capot en suivant les étapes suivantes :

1 2 3

• Dévisser la vis du serre-câble "1",

• repérer les deux languettes situées sur chaque côté,

• placer la lame d'un tournevis à l'avant de chaque languette "2"

et "3", enfoncer et presser,

• soulever le capot.

- Libérer le câble d'alimentation :

• dévisser les vis de la plaque à bornes qui maintiennent les

barrettes shunts et les fils conducteurs du câble d'alimentation.

• Retirer le câble d'alimention.

- Opérations à effectuer pour réaliser le nouveau raccordement:

- Choisir le câble d'alimentation en fonction des recommandations

du tableau.

- Passer le câble d'alimentation dans le serre-câble.

- Dénuder l'extrémité de chaque conducteur du câble d'alimentation

sur une longueur de 10 mm, en

tenant compte de la longueur

nécessaire du câble d'alimentation

pour le raccordement à la plaque à

bornes.

-Comme il est indiqué sur le

tableau, positionner les barrettes

shunts que vous aurez récupérées

lors de la première opération en

respectant les marquages

sur la plaque à bornes (les

barrettes shunts permettent

d'établir un pont entre deux bornes),

et fixer les conducteurs.

Veiller à l'efficacité du serrage sur les différentes bornes.

- Refermer le capot et revisser le serre-câble.

Monophasé ou Biphasé 220-240 V

Fusible 25 A 25 A 25 A 20 A

Câble

HO5V2V2F

3x2,5

3x2,5 3x2,5 3x2,5

Triphasé 220-240 V

Fusible 25 A 20 A 25 A 20 A

Câble

HO5V2V2F

4x2,5

4x2,5 4x2,5 4x2,5

Triphasé 380-415 V

Fusible 16 A 20 A 20 A 16 A

Câble

HO5V2V2F

4x1,5

4x2,5 4x2,5 4x1,5

Ph = Phase N = Neutre T = Terre

Monophasé 220-240 V~

Biphasé 220-240 V2~

Triphasé 220-240 V3~ Triphasé 380-415 V2N~

ATTENTION:

Au cas où il serait nécessaire de remplacer le câble d’alimentation,

assurez vous de respecter les codes-couleur suivants dans le

branchement de chacun des fils:

BLEU - NEUTRE (N)

MARRON - PHASE (L)

VERT-JAUNE - TERRE ( )
