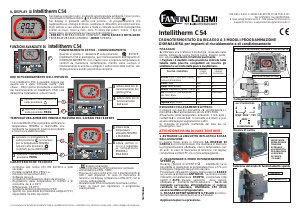

Intellitherm C54
-
+
AUTO
-
+
PROG
Intellitherm C54
24
22
20
18
16
14
12
10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14
12
10
8
6
4
2
FUNZIONI AVANZATE DI Intellitherm C54
Ci riserviamo la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterremo necessarie, senza obbligo di preavviso
CARATTERISTICHE TECNICHE
- Conforme alle norme CEI EN 60730-1 e parti
seconde
- Portata contatti 8 (5)A 250V c.a.
- Microdisconnessione (1BU)
- Software classe A
- Contatto in commutazione libero da tensione
- Regolazione della temperatura di comfort e di
economia da 2 a 62°C
- Differenziale ± 0,25°C
- Gradiente termico di riferimento 4°K/h
- Spento con possibilità di protezione antigelo (5°C)
impostabile tramite dip switch
- doppio isolamento
- Grado di protezione IP20 (polluzione normale)
- Alimentazione 230V - 50Hz
- Riserva di carica di 10 anni con il mantenimento di
tutti i dati impostati. In caso di mancanza di
tensione, su display compare la scritta OFF con la
corona lampeggiante
- Deviatore per il funzionamento invernale o estivo
- Tasto di reset per ripristinare il programma
preimpostato
24
22
20
18
16
14
12
10
8
6
4
2
C
C
24
22
20
18
16
14
12
10
8
6
4
2

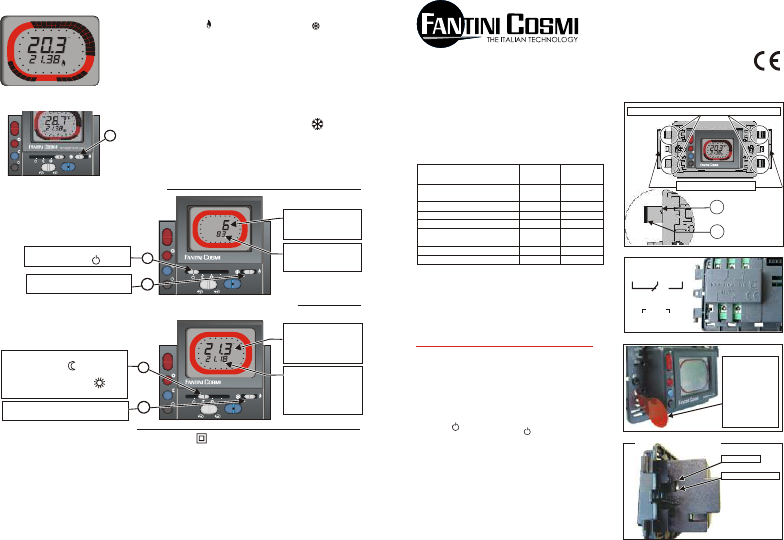

IL DISPLAY DI Intellitherm C54
Sul display si legge in ogni momento la temperatura ambiente, l’ora in corso,
l’eventuale richiesta di calore (o di raffrescamento in estate )
Sul display è presente anche una corona di programmazione che
rappresenta un orologio di 24 ore, suddivisa in 48 settori, uno ogni mezz’ora.
Ogni settore a sua volta è diviso a metà e colorato (secondo il programma
scelto) di rosso, rosso e nero, nero. Il colore dei settori indica il tipo di
temperatura programmata per quel periodo di tempo :
- ROSSO TEMPERATURA DI COMFORT - METÀ ROSSO E METÀ NERO
TEMPERATURA DI ECONOMIA - NERO SPENTO
3
4
spostare il deviatore P sulla
posizione PROG
2
Con Intellitherm C54 è possibile verificare la
temperatura MINIMA e MASSIMA che
l’ambiente ha raggiunto il giorno precedente
e l’ora in cui è stata misurata.
lettura della
temperatura
ambiente MINIMA
o MASSIMA
lettura dell’ora in
cui si è registrata
la temperatura
MINIMA o
MASSIMA
TEMPERATURA AMBIENTE MINIMA E MASSIMA DEL GIORNO PRECEDENTE
spostare il commutatore S
sulla posizione (economia)
per la temperatura MINIMA
oppure sulla posizione
(comfort) per la MASSIMA
1
Quando si sposta il deviatore P sulla posizione ESTATE,
Intellitherm C54 si predispone per il funzionamento dell’impianto di
CONDIZIONAMENTO. Con il tasto rosso si regola la temperatura di
comfort da mantenere nell’ambiente, mentre viene escluso il
funzionamento economia e antigelo. I settori rossi della corona del
display indicano quindi i periodi di accensione
FUNZIONAMENTO ESTIVO - CONDIZIONAMENTO
P
Con Intellitherm C54 è possibile sapere per
quante ore è stato “richiesto calore” (relè
chiuso - ON) il giorno precedente e dall’inizio
del funzionamento di Intellitherm C54( cioè
dalla prima installazione o da un reset).
ORE DI FUNZIONAMENTO DELL’IMPIANTO
-
+
AUTO
-
+
PROG
-
+
AUTO
-
+
PROG
Intellitherm C54
24
22
20
18
16
14
12
10
8
6
4
2
C
DAY
DAY
C
24
22
20
18
16
14
12
10
8
6
4
2
COPY
AUTO 1
AUTO 2
-
DAY
-
+
+
Intellitherm C54
Intellitherm C54
CRONOTERMOSTATO DA INCASSO A 3 MODULI PROGRAMMAZIONE
GIORNALIERA per impianti di riscaldamento e di condizionamento
A
B
ADATTATORI LATERALI (DI SERIE)
4 DENTELLI DA TAGLIARE SECONDO IL TIPO DI PLACCA
FISSAGGIO
1- Utilizzare una scatola a 3 moduli già incassata nella
parete, lontano da cucine, fonti di calore, finestre, porte,
ecc. ad una altezza di 1,5 metri dal pavimento.
2-Tagliare i 4 dentelli, nella posizione indicata nella
tabella delle placche compatibili ed inserire gli
adattatori a seconda della placca da abbinare.
ESEGUIRE I COLLEGAMENTI ELETTRICI.
Collegare con due fili i morsetti 1 - 2 all'utilizzatore e i
morsetti L e N all’alimentazione di rete 230V 50Hz
All’aumento della temperatura ambiente, il relé apre i
contatti 1-2 e chiude 1-4 Il morsetto 4 è libero e può
essere utilizzato per segnalazione o altro.
Si consiglia di sigillare l’estremità del tubo da cui
provengono i cavi.
Collegamenti elettrici.
BTicino Light, Light Tech, Living,
Living di transizione
Vimar Plana
Vimar Idea, Rondò,
Gewiss Playbus e Playbus Young
Ave sistema 45. Ave Banquise,
Yes, Noir, Blanc
Siemens Delta Futura Graphit
Legrand Ergo, Cross
NO
NO
SI
SI
SI
SI
NO
A
A
B
A
NESSUNO
A
A
PLACCHE COMPATIBILI
Adattatori
Laterali
copriforo
Posizione
4 dentelli
Da staccare
5679249A
P
S
lettura delle ore di
funzionamento del
giorno prima
lettura delle ore di
funzionamento
dall’avvio
3
4
spostare il commutatore S
sulla posizione
spostare il deviatore P
sulla posizione PROG
1
2
P
S
1 -ESTRARRE LA LINGUETTA IN PLASTICA ROSSA
DALLA SUA SEDE.
In questo modo entra in funzione LA RISERVA DI
CARICA del cronotermostato che mantiene in memoria
la programmazione effettuata, orari e temperature, per
10 anni. In caso di mancanza di tensione, sul display
comparirà la scritta OFF e la corona lampeggiante.
ALIMENTAZIONE
ALL’UTILIZZATORE
8(5)A 250V~ T45
412
L N
230V~
Selezione del modo di funzionamento spento
ANTIGELO (5°C)
SPENTO
2 - SELEZIONARE IL MODO DI FUNZIONAMENTO
SPENTO
Durante i periodi di SPENTO , Intellitherm ha la
possibilità di mantenere la temperatura fissa a 5°C per
proteggere l’impianto dai pericolo del gelo.
Posizionare il dip switch (vedere figura a lato) in BASSO
se si vuole la protezione ANTIGELO. Se invece si vuole
l’impianto completamente SPENTO, posizionare il dip
switch in ALTO. Questa selezione deve essere
effettuata al momento dell’installazione . Se in un
momento successivo all’installazione si volesse
cambiare la selezione, Intellitherm C53 dovrà
essere resettato e riprogrammato.
3 - FISSARE DEFINITIVAMENTE IL TELAIO del crono-
termostato alla scatola da incasso a 3 moduli
Applicare la placca a pressione.
Riserva di carica
IMPORTANTE:
PRIMA DI DARE
TENSIONE
ESTRARRE
LA LINGUETTA
PER ABILITARE
LA RISERVA
DI CARICA
(10 ANNI)
ATTENZIONE PRIMA DI DARE TENSIONE :
VIA DELL’OSIO, 6 20090 CALEPPIO DI SETTALA MI
Tel. 02956821 fax 0295307006
