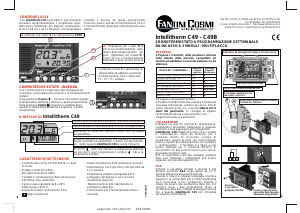

Manuale Fantini Cosmi C49 Intellitherm Termostato

Name: Fantini Cosmi C49 Intellitherm Termostato
Brand: Fantini Cosmi
SKU: C49 Intellitherm
Rating: 58 (12 reviews)

Hai bisogno di un manuale per il tuo Fantini Cosmi C49 Intellitherm Termostato? Di seguito è possibile visualizzare e scaricare gratuitamente il manuale in PDF in italiano. Questo prodotto ha attualmente 2 domande frequenti, 10 commenti e ha 12 voti con una valutazione media del prodotto di 58/100. Se questo non è il manuale che desideri, contattaci.

Il tuo prodotto è difettoso e il manuale non fornisce alcuna soluzione? Rivolgiti a un Repair Café per il servizio di riparazione gratuita.

Manuale

CRONOTERMOSTATO A PROGRAMMAZIONE SETTIMANALE

DA INCASSO A 3 MODULI - MULTIPLACCA

FISSAGGIO

1-Tagliare i 4 dentelli, nella posizione indicata

nella tabella delle placche compatibili ed

inserire gli adattatori a seconda della placca da

abbinare.

2-Eseguire i collegamenti elettrici.

3-Avvitare le viti del telaio alla scatola a 3 moduli già

incassata nella parete. Lontano da cucine, fonti di

calore, finestre, porte, ecc. e ad una altezza di 1,5

metri dal pavimento. Si consiglia di sigillare

l’estremità del tubo da cui provengono i cavi.

3-Applicare la placca a pressione.

PILE

Estrarre il cassettino frontale e inserire 3 pile

Alcaline microstilo AAA lunga durata da 1,5 V,

facendo attenzione alla polarità indicata.

Quando si nota che il display lampeggia o tende a

spegnersi, la carica delle pile è ormai insufficiente

ed è necessaria la loro sostituzione. Durante il

tempo necessario alla sostituzione delle pile, non

vengono persi i dati programmati. Dopo la

sostituzione delle pile, il display lampeggerà ancora

fino a quando Intellitherm C49 non richiederà

l'accensione dell'impianto.

COLLEGAMENTI

Collegare con due fili i morsetti 1 - 2 all'impianto,

sostituendo il termostato tradizionale in qualsiasi

momento, senza aggiungere altri collegamenti.

Intellitherm C49 è dotato di un relè con un contatto

in commutazione, libero da tensione, per il

comando diretto di: bruciatori, pompe di

circolazione, valvole di zona con servocomando

termico, impianti di condizionamento con ventilatori

o ventilconvettori. Il morsetto 4 è libero e può

essere utilizzato per il comando ON-OFF di

servomotori con due sensi di marcia o per altri usi

da studiare di volta in volta.

N.B. la morsettiera è del tipo estraibile, pertanto

dopo aver effettuato i collegamenti può essere

separata dal corpo dell’apparecchio

Intellitherm C49 - C49B

Estrarre

il cassettino

portapile frontale

inserire 3 pile Alcaline

microstilo AAA facendo

attenzione alla polarità

B- PER VIMAR: SPEZZARE QUI CON

UNA FORBICE I 4 DENTELLI

A- PER TICINO, GEWISS, SIEMENS E LEGRAND:

SPEZZARE QUI I 4 DENTELLI

PER AVE: NON SPEZZARE NESSUN DENTELLO

ADATTATORI LATERALI (DI SERIE)

4 DENTELLI DA TAGLIARE SECONDO IL TIPO DI PLACCA

CARATTERISTICHE TECNICHE

FUNZIONE JOLLY

che il tasto S sia sulla posizione

AUTO

verificare

2 - Impostare con i tasti H le

ore in cui il funzionamento auto-

matico deve essere escluso op-

pure Impostare con il tasto D

giorni in cui il funzionamento

automatico deve essere escluso

3-premere il tasto T e selezionare la

temperatura da abbinare al periodo

di funzionamento JOLLY impostato

T1 - T2 - T3 - antigelo

- Conforme alle norme CEI EN 60730-1 e parti - Grado di protezione IP20 (polluzione normale)

seconde.

- Alimentazione con 3 pile micro stilo tipo AAA da

- Portata contatti 5(3) 250V~

1,5 V alcaline

- Microdisconnessione (1BU)

- Temperatura antigelo preregolata a 8°C .

- Contatto in commutazione libero da tensione

- Lampeggio del display in caso di carica

- T45 (temp. max. ambiente)

insufficiente delle pile

- Campo scala regolabile da 8 a 40°C.

- Mantenimento di tutti i dati durante la

Differenziale ± 0,25°C.

sostituzione delle pile.

- Gradiente termico di riferimento 4 K/h

- Commutatore per il funzionamento estivo o

invernale

- doppio isolamento

Con Intellitherm

49 è possibile in ogni momento

escludere temporaneamente il programma impo-

stato senza modificarlo, per ottenere continuamen-

te da 1 a 99 ore o da 1 a 99 giorni, una temperatura

Lettura del giorno della settimana in corso o programmato

Lettura della temperatura ambiente (funzione termometro)

IL DISPLAY DI

SImboli FIAMMA e VENTOLA che indicano il funziona-

mento invernale (riscaldamento) o estivo (condizionamen-

to), visibili quando accende l’impianto.

lettura ore e minuti sia dell’ora in corso che di quella

programmata

T1-T2-T3 indici che indicano la temperatura abbinata

ad uno dei 6 orari programmati.Il simbolo indica la

temperatura antigelo

Intellitherm C49

Intellitherm C

COMMUTATORE ESTATE - INVERNO

Con il commuratore I si seleziona il tipo di impianto da

controllare: di riscaldamento (inverno) o di condizionamento

(estate)

Sulla posizione Inverno : inserisce il bruciatore quando

la temperatura ambiente è inferiore a quella programmata

Sulla posizione Estate :inserisce il condizionatore

quando la temperatura ambiente è superiore a quella

programmata.

costante e diversa da quella programmata.

Trascorso questo periodo di funzionamento JOLLY,

il cronotermostato riprenderà il funzionamento auto-

matico.

5679155B

paper size 270 x 192 mm 24/07/1999

BTICINO Living, Living di transizione

BTICINO Light, Light Tech

VIMAR Idea e Rondò

GEWISS Playbus e Playbus Young

AVE sistema 45, Noir, Blanc

AVE Banquise, Ave Yes

Siemens Delta Futura Graphit

Legrand Cross

NESSUNO

PLACCHE COMPATIBILI

Adattatori

Laterali

copriforo

Posizione

4 dentelli

Da staccare

VIA DELL’OSIO, 6 20090 CALEPPIO DI SETTALA MI

Tel. 02956821 fax 0295307006

E-mail: [email protected] http://www.fantinicosmi.it

Supporto tecnico: [email protected]
